Ventilator; De Ventilator Verwijderen - Dell Latitude 5430 Rugged Servicehandleiding
Inhoudsopgave
Stappen
1. Bevestig de knoopcelbatterij op het slot op het systeemchassis.
2. Sluit de kabel van de knoopcelbatterij aan op de connector op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Installeer de
primaire M.2 2280 SSD
3. Installeer de batterij.
4. Volg de procedure in
Nadat u in de computer hebt
Ventilator
De ventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u aan de onderdelen in de computer gaat
2. Verwijder de
batterij.
3. Verwijder de
primaire M.2 2280 SSD
4. Verwijder de onderplaat.
Over deze taak

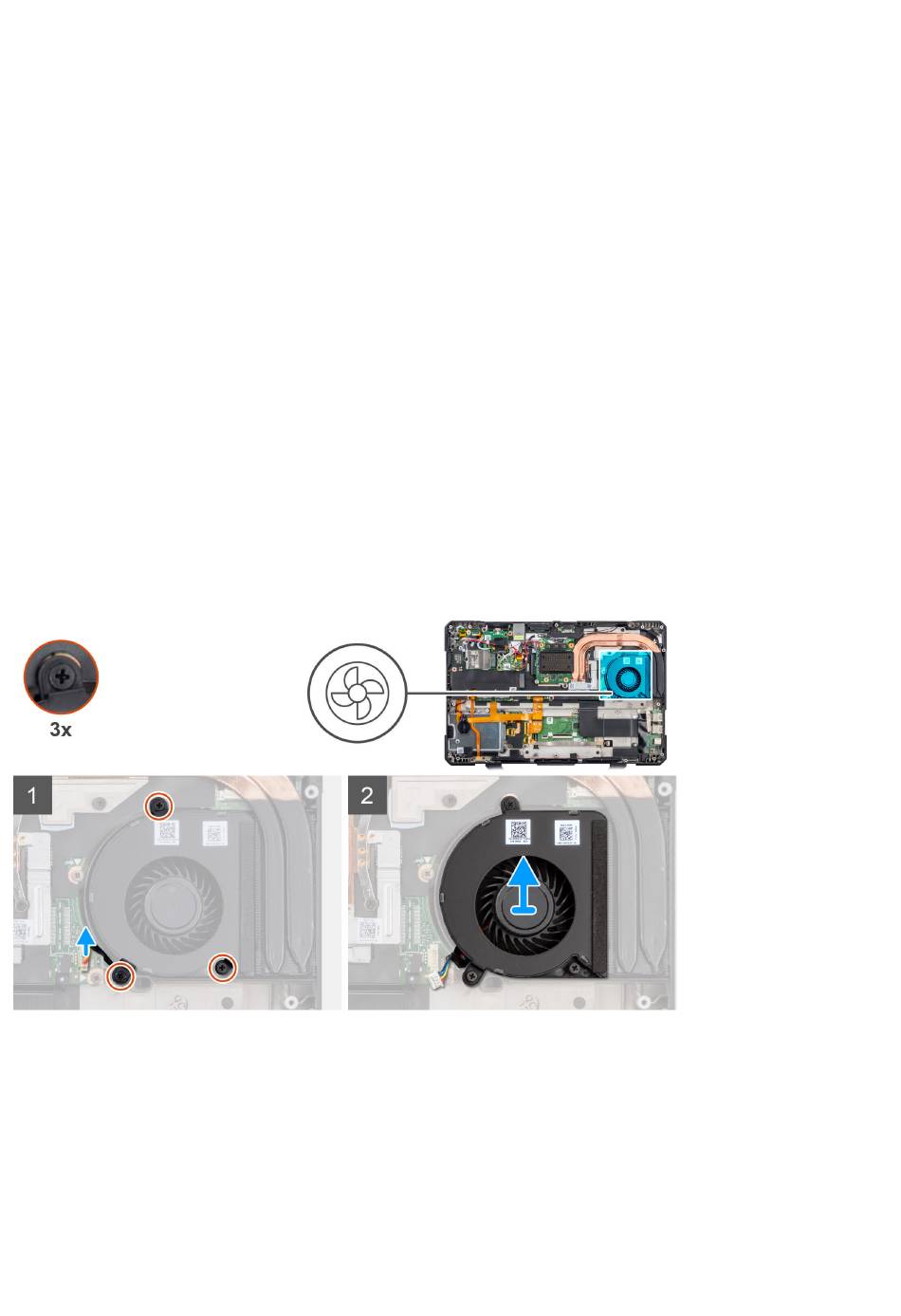

De volgende afbeeldingen geven de locatie van de ventilator aan en bieden een visuele weergave van de verwijderingsprocedure.
Stappen
1. Koppel de ventilatorkabel los van de connector op de systeemkaart.
2. Verwijder de drie schroeven (M2.5x6.5) waarmee de ventilator op het systeemchassis wordt bevestigd.
3. Til de ventilator weg van het systeemchassis.
of de
primaire M.2 2230
SSD.
gewerkt.
of de
primaire M.2 2230
SSD.
werken.
Onderdelen verwijderen en plaatsen
41
