Controlo de um trocador de CD Sony adquirido separadamente
Controlo de um trocador de CD Sony adquirido separadamente

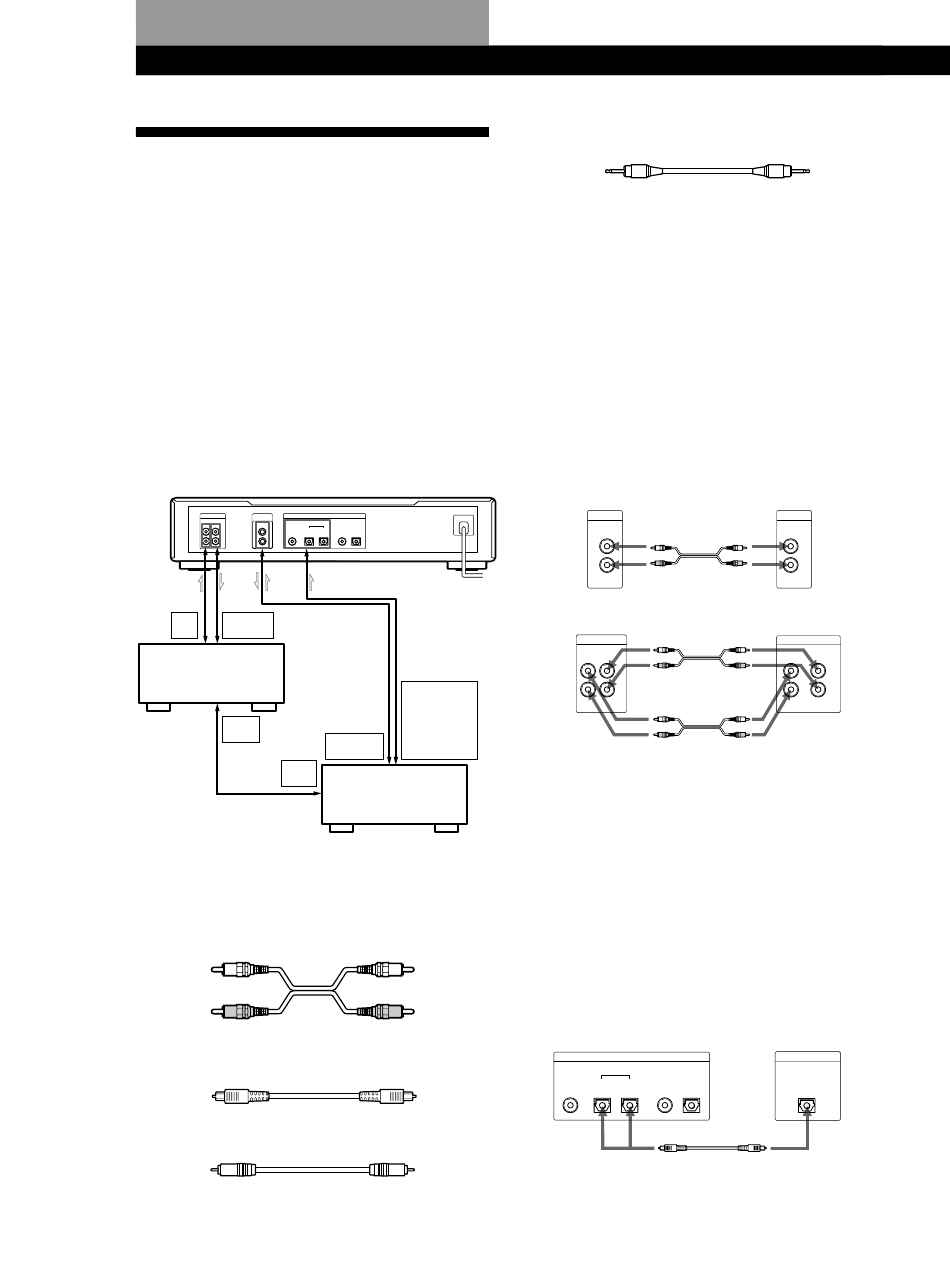

Ligação do sistema
Quando liga um trocador de CD Sony com uma
tomada CONTROL A1 ao deck de MiniDisc utilizando
um cabo de controlo A1, pode funcionar o trocador de
CD utilizando os controles do deck de MiniDisc ou o
telecomando fornecido (função de controlo mega CD).
Ligue o deck de MiniDisc ao amplificador e a um
trocador de CD como se segue. Certifique-se de que
desliga a alimentação de cada componente antes da
ligação.
Notas
• Só pode utilizar a função de controlo mega CD quando o
deck está ligado a um trocador de CD. Esta função não
suporta leitores simples de CD.
• Os mostradores e operações podem diferir dependendo do
trocador de CD ligado.
LINE
(ANALOG)
IN
OUT
L
R
REC
TAPE/MD
OUT
IN
Amplificador
CD IN
ç
ç
ç
ç
ç
: Fluxo de sinal
Que cabos necessito?
• Cabos de ligação audio (só dois fornecidos) (3)
Branco (L)
(esquerdo)
Vermelho (R)
(direito)
• Cabo óptico (fornecido) (1)
• Cabo de ligação digital coaxial (não fornecido) (1)
34
P
S-LINK
DIGITAL
CONTROL A1
COAXIAL
OPTICAL
COAXIAL
OPTICAL
IN
IN2
IN1
OUT
OUT
DIGITAL
OPTICAL OUT
DIGITAL
CONTROL
COAXIAL OUT
A1
LINE
OUT
Trocador de CD
Branco (L)
(esquerdo)
Vermelho (R)
Vermelho
• Cabo controlo A1 (não fornecido) (1)
Ligações
Ligação do deck de MiniDisc e do trocador de CD a
um amplificador
Ligue o amplificador às tomadas LINE OUT no
trocador de CD e às tomadas LINE (ANALOG) IN/
OUT no deck de MiniDisc utilizando os cabos de
ligação audio (só dois fornecidos).
Certifique-se de que as cores dos cabos correspondem
às tomadas apropriadas nos componentes: vermelho
(direito) a vermelho e branco (esquerdo) a branco.
Certifique-se de que faz as ligações firmemente para
evitar zumbido e ruído.
Trocador de CD
LINE
OUT
L
R
/
Deck de MD
LINE
(ANALOG)
IN
OUT
ou
ç
ç
ç
ç
ç
: Fluxo de sinal
Ligação de um cabo digital ao trocador de CD e ao
deck de MiniDisc
Pode fazer uma gravação digital de um CD para um
MiniDisc ligando o trocador de CD e o deck de
MiniDisc com um cabo óptico ou um cabo de ligação
digital coaxial.
Quando utiliza o cabo óptico
Retire as tampas dos conectores e em seguida coloque as
fichas paralelamente até que façam um clique no seu lugar.
Certifique-se de que não dobra ou prende o cabo óptico.
(direito)
Deck de MD
COAXIAL
OPTICAL
IN
IN2
Pode ligar o cabo óptico tanto a
OPTICAL IN1 como a IN2
ç
ç
: Fluxo de sinal
ç
ç
ç
Amplificador
CD IN
ç
Amplificador
ç
TAPE / MD
OUT
L
R
Ç
Trocador de CD
DIGITAL
DIGITAL
COAXIAL
OPTICAL
OPTICAL
IN1
OUT
OUT
Ç
L
R
IN
L
R
OUT
