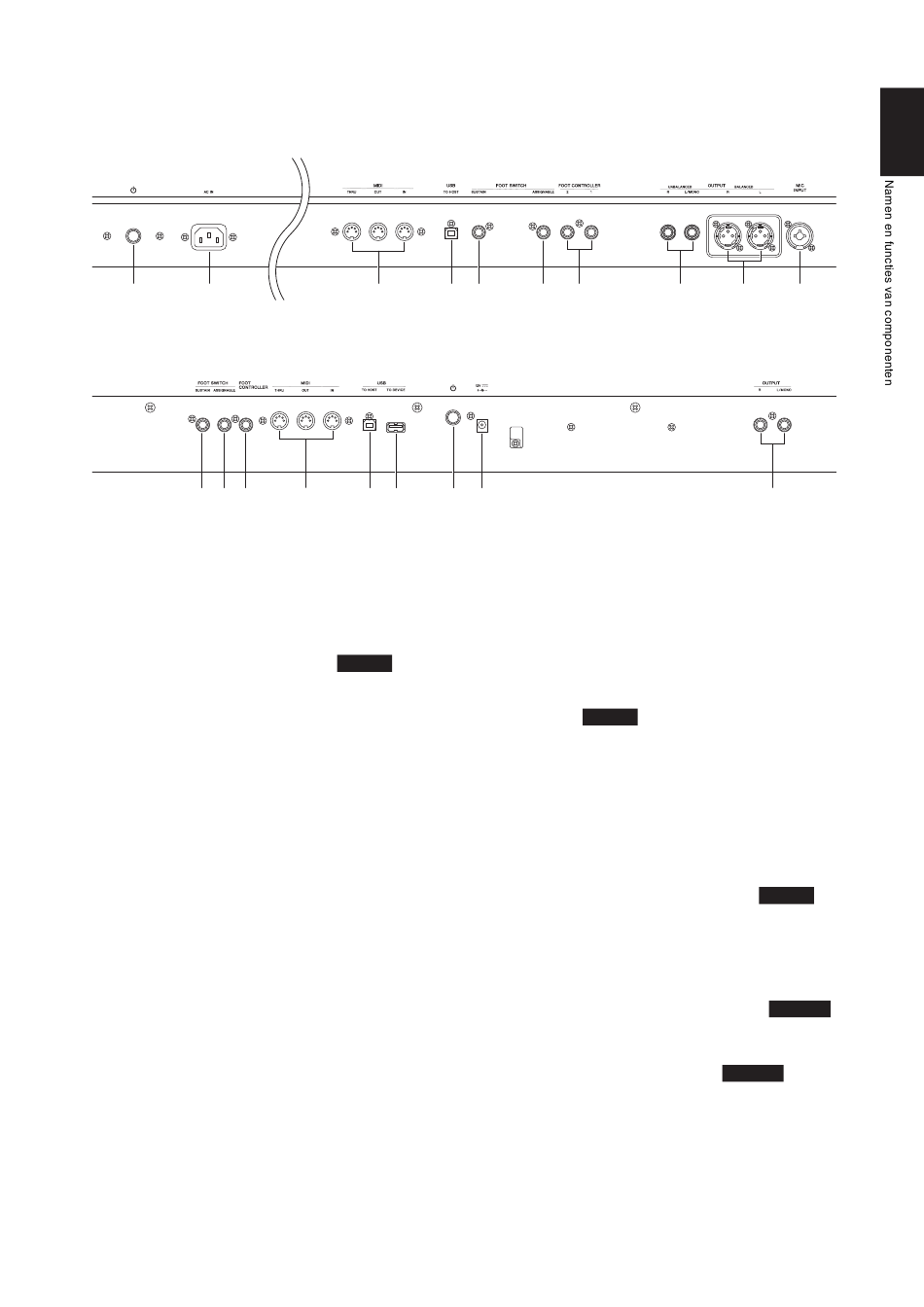

Achterpaneel
CP5
1
2
CP50
5
6 7
1 P-schakelaar (pagina 16)
Op de CP5 is dit de Aan-/uit-schakelaar, en wordt gebruikt om
de stagepiano aan (O) en uit (N) te schakelen. Op de CP50
is dit de Standby/On-schakelaar, en wordt gebruikt om de
stagepiano in te schakelen (O) of in standby te zetten (N).
2 [AC IN]-connector (pagina 14)
Sluit het netsnoer aan op deze connector. U mag enkel het
netsnoer dat bij de CP5 is geleverd gebruiken voor de
stroomvoorziening.
3 MIDI [IN]-, [OUT]- en [THRU]-aansluitingen
(pagina 45)
Gebruik de drie MIDI-aansluitingen om uw CP5 of CP50 te
verbinden met andere MIDI-apparaten.
4 [USB TO HOST]-poort (pagina 46)
Gebruik deze poort om de CP5 of CP50 aan te sluiten op
een computer met een USB-kabel.
5 [SUSTAIN]-voetschakelaaraansluiting (zie 16, 29)
Een optioneel FC3-voetpedaal of een optionele FC4- of FC5-
voetschakelaar kan ook worden aangesloten via de [SUSTAIN]-
voetschakelaaraansluiting en worden gebruikt als sustainpedaal.
6 [ASSIGNABLE]-voetschakelaaraansluiting
(zie 16, 29)
Gebruik deze aansluiting om een optionele FC4- of FC5-
voetschakelaar aan te sluiten om een aantal vrij toe te wijzen
functies uit te voeren.
7 Aansluitingen voetregelaar(s) (pagina 16)
Gebruik deze aansluitingen om optionele FC7- of FC9-
voetregelaars aan te sluiten om een aantal vrij toe te
wijzen functies uit te voeren. Let op: De CP5 heeft twee
voetregelaaraansluitingen met de aanduiding [1] en [2].
De CP50 heeft een enkele aansluiting met de aanduiding
[FOOT CONTROLLER].
3
4 5
3
4
!
1
alleen CP5
6
7
@
8 Ongebalanceerde [L/MONO]- en [R]-
uitgangsaansluitingen (pagina 15)
Deze twee 1/4" mono steekplugaansluitingen worden
gebruikt om ongebalanceerde stereosignalen uit te voeren.
Als een mono-uitgang vereist is, moet alleen de [L/MONO]-
aansluiting worden gebruikt. Het nominale uitgangsniveau
van elke aansluiting is +4 dB.
9 Gebalanceerde [L]- en [R]-uitgangsaansluitingen
(pagina 15)
alleen CP5
Deze XLR-aansluitingen worden gebruikt om gebalanceerde
stereosignalen uit te voeren naar mixers en dergelijke. Dit
soort aansluiting beschermt signalen tegen ruis en heeft een
enorm duurzaam ontwerp. De aansluiting is ook uitgerust
met een blokkeermechanisme om te voorkomen dat kabels
per ongeluk loskomen. De XLR-aansluiting wordt daarom
vaak gebruikt in professionele omgevingen waarvoor een
hoog niveau van betrouwbaarheid nodig is. Het nominale
uitgangsniveau van elke aansluiting is +4 dB.
) [MIC INPUT]-aansluiting (pagina 40)
Gebruik deze combo-aansluiting* voor de invoer van audio in
de CP5. Met een microfoon in deze aansluiting kunt u de partij
MIC INPUT (pagina 22) van de geselecteerde performance
gebruiken voor de vocalen. (*: Een combo-aansluiting kan
zowel voor XLR- als voor 1/4" telefoonpluggen worden gebruikt.)
! [USB TO DEVICE]-poort (pagina 25)
USB-flashgeheugenapparaten kunnen via deze poort
worden aangesloten op de CP50.
@ DC IN-aansluiting (pagina 14)
Deze aansluiting kunt u voor de meegeleverde
netsnoeradapter van de CP50 gebruiken.
Achterpaneel
8
9
)
8
alleen CP5
alleen CP50
alleen CP50
Gebruikershandleiding CP5/CP50
13
