Inspecteer de cruisecontrol op scheuren, openingen of losse
klemmen. Als u beschadigingen aantreft, neem dan voor
reparatie contact op met een erkende Toro-distributeur.
Kabels van het
schakelmechanisme afstellen
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 200 bedrijfsuren
1. Zet de schakelhendel in de neutraalstand.
2. Verwijder de gaffelpennen waarmee de kabels van het
schakelmechanisme zijn bevestigd aan de schakelarmen
van de transaxle (Figuur 54).

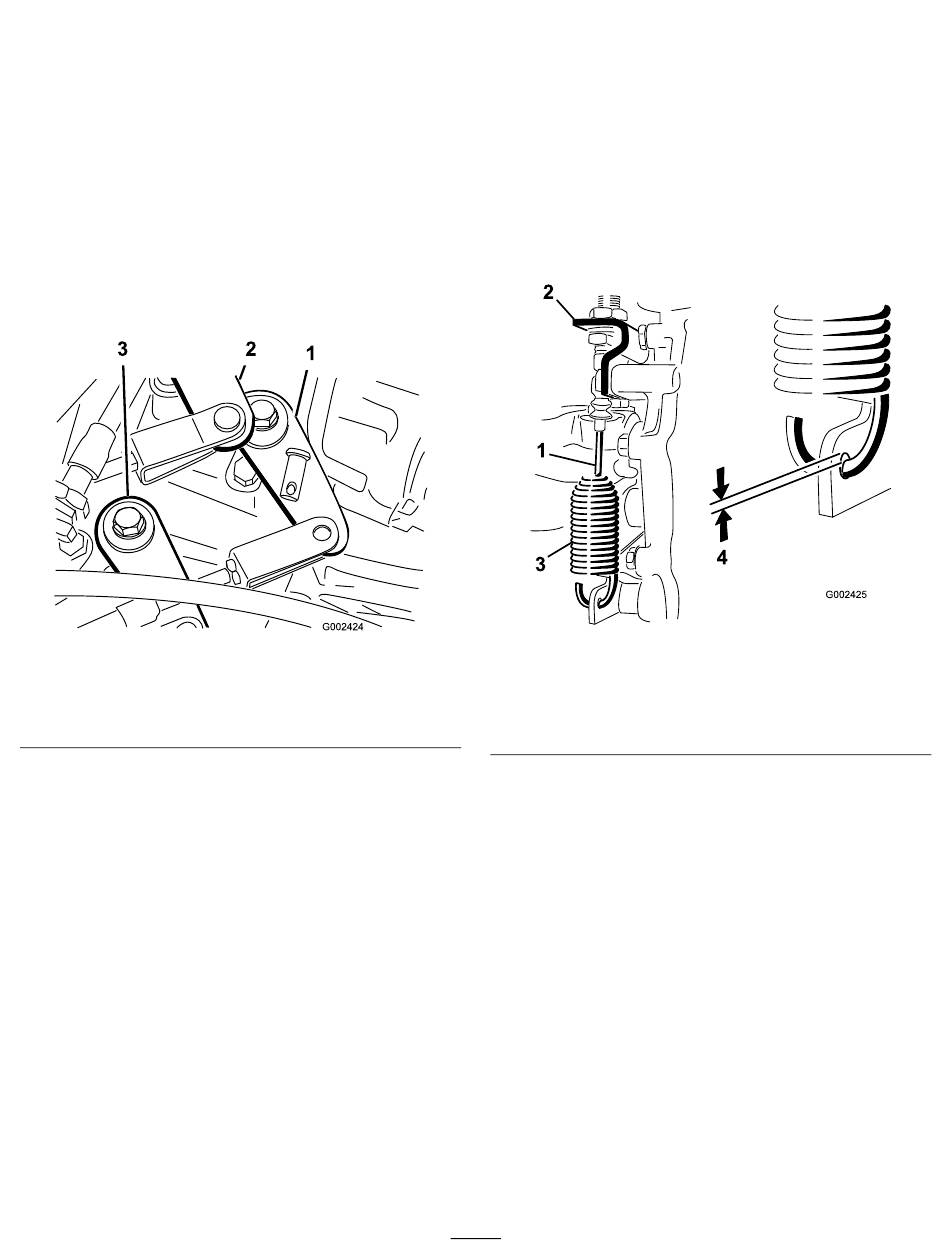

1. Schakelarm (1e naar
Achteruit)
2. Schakelarm (2e naar 3e)
3. Draai de contramoeren van de gaffelpennen los en
stel iedere gaffelpen zo af dat de speling van de kabel
ten opzichte van de opening in de schakelarm van de
transaxle naar voren en naar achteren even groot is
(met de speling van de schakelarm van de transaxle in
dezelfde richting).
4. Bevestig de gaffelpennen en draai de contramoeren
aan als u klaar bent.
Kabel voor Hoog–Laag
afstellen
Onderhoudsinterval: Om de 200 bedrijfsuren
1. Verwijder de gaffelpennen waarmee de kabels van het
hoog/laag-mechanisme zijn bevestigd aan de transaxle
(Figuur 54).
2. Draai de contramoer van de gaffel los en pas de gaffel
zo aan, dat de gaffelopening is uitgelijnd met de
opening in de beugel van de transaxle.
Figuur 54
3. Schakelarm (Hoog naar
laag)
3. Bevestig de gaffelpennen en draai de contramoer aan
als u klaar bent.
Kabel van de differentieelgren-
del afstellen
Onderhoudsinterval: Om de 200 bedrijfsuren
1. Zet de hendel van de differentieelgrendel op Uit.
2. Draai de contramoeren los waarmee de kabel van
de differentieelgrendel vastzit aan de beugel op de
transaxle (Figuur 55).
1. Kabel van de
differentieelgrendel
2. Transaxlebeugel
3. Stel de contramoeren zo af dat er een opening van
0,25 tot 1,5 mm ontstaat tussen de veerhaak en de
buitendiameter van de opening in de transaxlehendel.
4. Draai de contramoeren vast als u klaar bent.
De banden controleren
Onderhoudsinterval: Om de 100 bedrijfsuren
Ongelukken tijdens werkzaamheden, zoals een botsing tegen
een trottoirrand, kunnen een band of een velg beschadigen
en tevens de wieluitlijning verstoren. Daarom moet u na een
ongeluk de toestand van de banden controleren.
Controleer de bandenspanning regelmatig. Als de banden niet
op de juiste spanning zijn, zullen deze vroegtijdig slijten.
Figuur 56 toont een voorbeeld van slijtage aan een band
veroorzaakt door een te lage bandenspanning.
51
Figuur 55
3. Veer
4. Opening van 0,25 tot
1,5 mm
