VOORZICHTIG
Hydraulische vloeistof die onder druk ontsnapt,
kan voldoende kracht hebben om door de huid heen
te dringen, en letsel veroorzaken. Ga voorzichtig te
werk als u de snelkoppelingen van het hydraulische
systeem aansluit of losmaakt. Schakel de motor uit,
stel de parkeerrem in werking, laat het werktuig
neer en zet de op afstand bedienbare hydraulische
klep in de vergrendelde zweefstand om de druk in
het hydraulische systeem op te heffen, voordat u de
snelkoppelingen aansluit of losmaakt.
Belangrijk: Als meerdere machines hetzelfde
werktuig gebruiken, kan er kruisbesmetting van de
transmissievloeistof plaatsvinden. Ververs daarom de
transmissievloeistof vaker
De hydraulische lifthendel van de
laadbak gebruiken om hydraulische
werktuigen te bedienen
•
UIT
Dit is de normale stand van de bedieningsklep
wanneer deze niet in gebruik is. In deze stand zijn de
doorlaatopeningen van de bedieningsklep geblokkeerd
en een eventuele lading wordt in beide richtingen
tegengehouden door de afsluitkleppen.
•
Omhoog (stand snelkoppeling 'A')
Deze stand brengt de laadbak of het werktuig aan de
trekhaak omhoog, of zorgt voor druk op snelkoppeling A.
Zo kan ook hydraulische olie uit snelkoppeling B
terugvloeien naar de klep en van daaruit naar het
reservoir. Dit is een tijdelijke stand en zodra de hendel
wordt losgelaten, springt deze automatisch terug naar de
middelste Uit-stand.

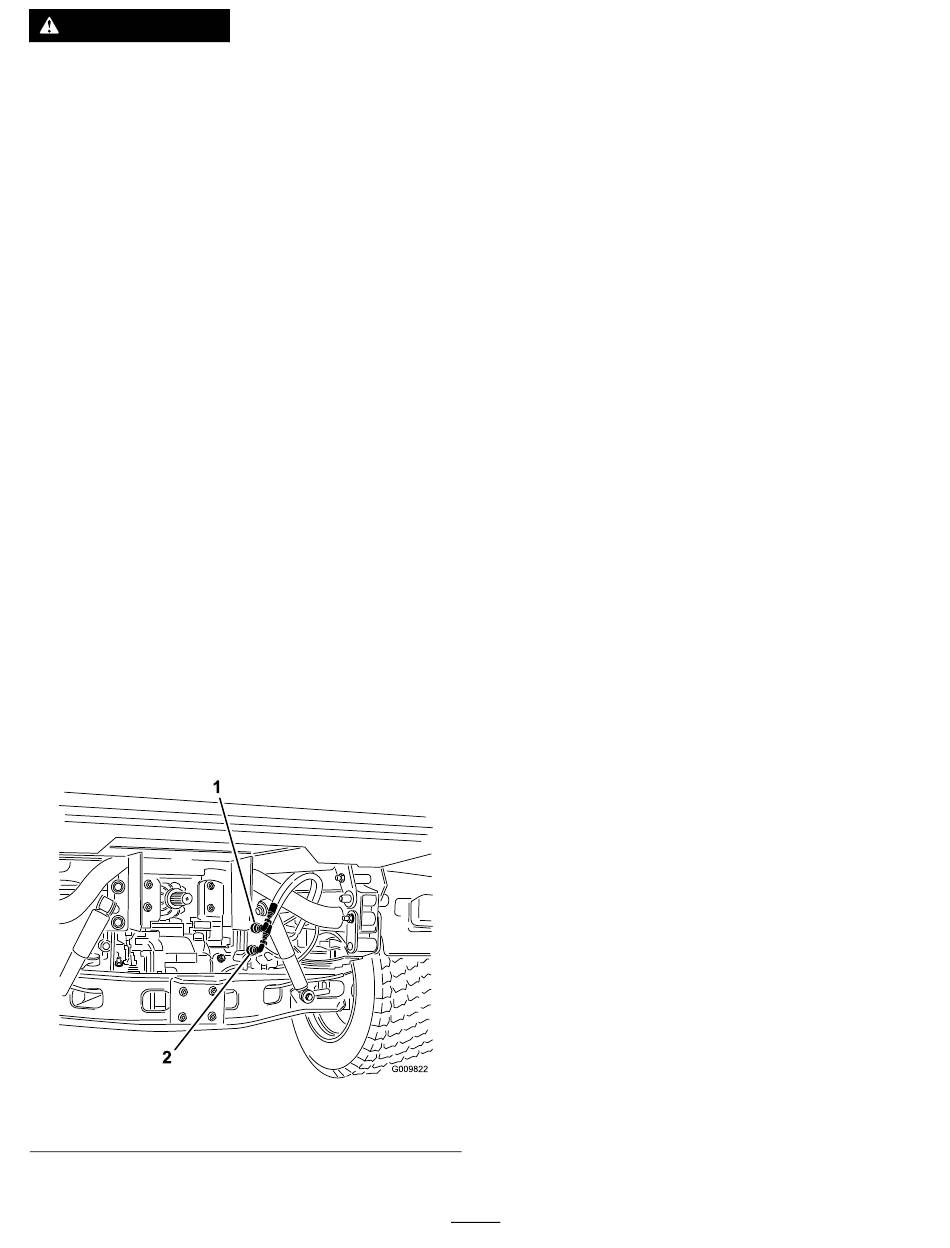

Figuur 30
1. Stand snelkoppeling A
•
Omlaag (stand snelkoppeling B)
2. Stand snelkoppeling B
Deze stand laat de laadbak of het werktuig aan de trekhaak
neer, of zorgt voor druk op snelkoppeling B. Zo kan ook
hydraulische vloeistof uit snelkoppeling A terugvloeien
naar de klep en van daaruit naar het reservoir. Dit is
een tijdelijke stand en zodra de hendel wordt losgelaten,
springt deze automatisch terug naar de middelste stand
(Uit). Wanneer u de schakelhendel kort in deze stand
houdt en vervolgens weer loslaat, kan er hydraulische
vloeistof stromen naar snelkoppeling B, waardoor kracht
wordt overgebracht op de achterste trekhaak. Als u de
hendel loslaat, houdt deze de tegendruk op de trekhaak.
Belangrijk: Als u de schakelhendel in de
OMLAAG-stand houdt bij het gebruik van een
hydraulische cilinder, zal de hydraulische vloeistof
langs de ontlastklep stromen, waardoor schade kan
ontstaan aan het hydraulische systeem.
•
AAN
Deze stand is vergelijkbaar met Omlaag (stand
snelkoppeling B). Bovendien kan bij deze stand
hydraulische vloeistof naar snelkoppeling B stromen, met
het verschil dat de hendel in deze stand wordt vastgezet in
een uitsparing in het bedieningspaneel. Op deze manier
kan er voortdurend hydraulische vloeistof stromen naar
werktuigen die gebruikmaken van een hydraulische motor.
Gebruik deze stand uitsluitend bij werktuigen met
een hydraulische motor.
Belangrijk: Als de AAN-stand wordt gebruikt
met een hydraulische cilinder of geen werktuig
is aangekoppeld, zal de hydraulische vloeistof
langs de ontlastklep stromen, hetgeen schade kan
veroorzaken aan het hydraulische systeem. Gebruik
deze stand alleen kortstondig of wanneer er een
motor is gemonteerd.
Belangrijk: Controleer het peil van de hydraulische
vloeistof nadat u een werktuig hebt gemonteerd.
Controleer de werking van het werktuig door alle
standen meerdere keren te doorlopen en de lucht uit
het systeem te verwijderen. Controleer vervolgens
het peil van de hydraulische vloeistof opnieuw.
De cilinder van het werktuig zal het vloeistofpeil
van de transaxle enigszins beïnvloeden. Als u
het voertuig gebruikt bij een te laag hydraulisch
vloeistofpeil, kan dat schade veroorzaken aan
de pomp, de hydraulische afstandsbediening, de
stuurbekrachtiging en de transaxle.
De snelkoppelingen aansluiten
Belangrijk: Maak de snelkoppelingen schoon voordat
u deze aansluit. Vuile snelkoppelingen kunnen het
hydraulische systeem verontreinigen.
1. Trek de borgring op de koppeling naar achteren.
2. Steek de nippel van de slang in de snelkoppeling totdat
deze vastklikt.
35
