Het rempedaal afstellen
Onderhoudsinterval: Om de 200 bedrijfsuren
Opmerking: Verwijder de voorliggende onderdelen om
eenvoudiger te kunnen afstellen.
1. Verwijder de R-pen en de gaffelpen waarmee de gaffel
van de hoofdremcilinder is bevestigd aan het draaipunt
van het rempedaal (Figuur 66).

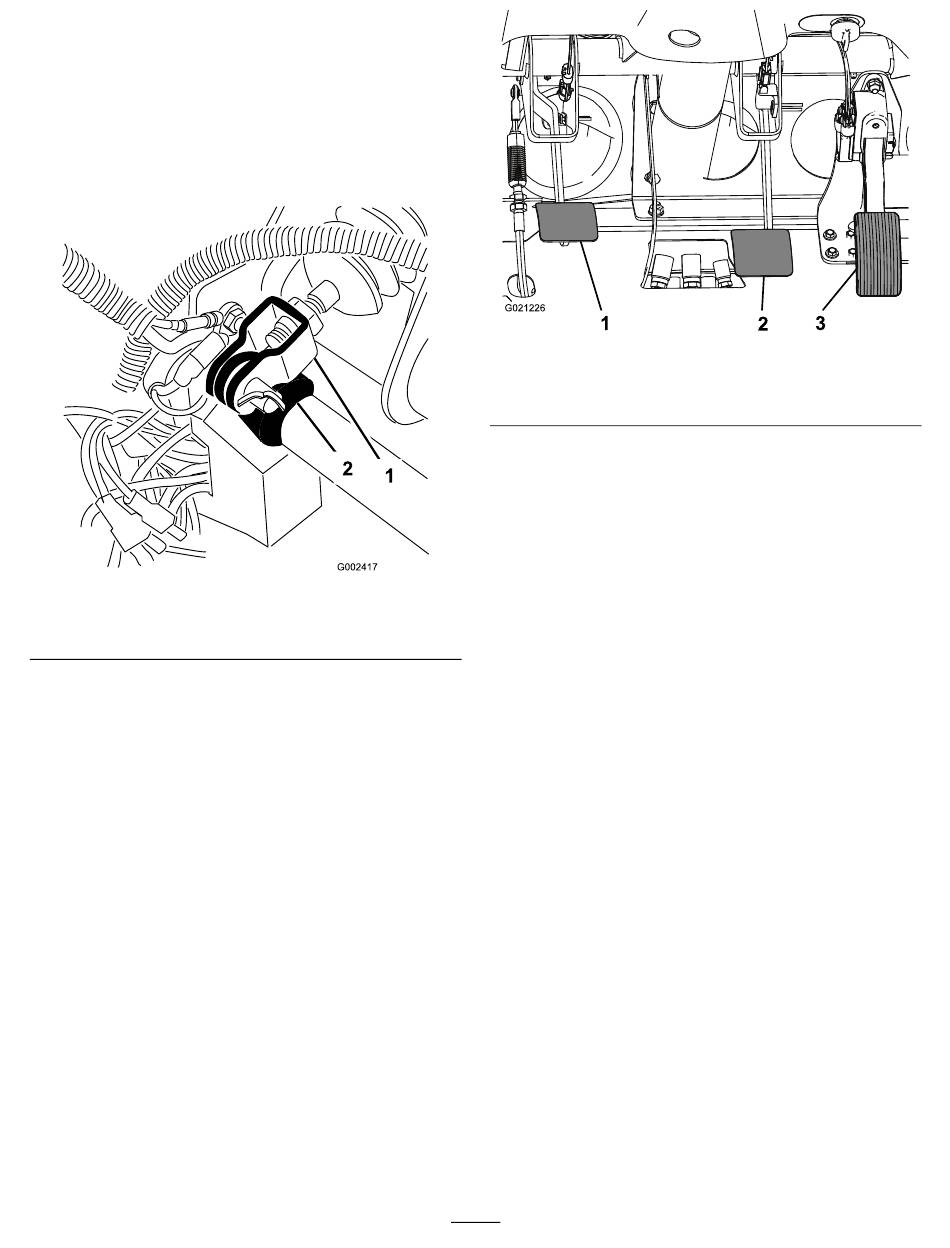

Figuur 66
1. Gaffel van
hoofdremcilinder
2. Til het rempedaal omhoog (Figuur 67) totdat dit
contact maakt met het frame.
3. Draai de contramoeren los waarmee de gaffel is
bevestigd aan de as van de hoofdremcilinder (Figuur
67).
4. Verstel de gaffel totdat de openingen daarin op één
lijn staan met de openingen in het draaipunt van het
rempedaal.
5. Bevestig de gaffel aan het draaipunt van het rempedaal
met de gaffelpen en de R-pen.
6. Draai de contramoeren vast waarmee de gaffel is
bevestigd aan de as van de hoofdremcilinder.
Opmerking: De hoofdremcilinder moet de druk
verminderen als deze goed is afgesteld.
2. Draaipunt van rempedaal
1. Koppelingspedaal
2. Rempedaal
55
Figuur 67
3. Gaspedaal
