1. Vervangen van schakelkabels
(0,9mm specialeRohloff kabel)
Bij vervanging van versleten of geknapte schakelkabels moeten twee mogelijke asringversies onderscheiden worden.
1. Asring met ingeperste kabelgeleiding
(eendelige asring -met reparatie set art.nr. 8271)
2. Asring met kunststofgelagerde en los gemonteerde kabelgeleiding
art.nr. 8573)
1
6x
De
eendelige asring
is tot
verandering van het model in
begin 2003 gebruikt. Deze is te
herkennen door montage van de
asplaat met zes schroeven. Na
demontage is te zien dat de beide
kabelgeleidingen vast in de asring
gemonteerd zitten. Bij vervanging
van de schakelkabels moet de
asring met kabelrol gedemonteerd
worden.
Dit is beschreven in hoofdstuk 1.1.
T I P
Bij juiste montage gaan de
0,9mm Rohloff special schakelkabels
een defect op dan moet de oorzaak gevonden worden.
Mogelijke oorzaken:
1. Bij foutief gemonteerde asplaat of foutieve positie van de schakelkabelhouder lopen de kabels in een knik en
slijten ze zeer snel (zie "Montage", hoofdstuk 4.1.2).
2. Draaimomentsteun zat niet vast. De as is verdraaid en de schakelkabel is te strak gespannen of beschadigd.
3. Overige mechanische beschadiging (b.v. na val of ongeluk).
Reparatie
(snelwissel asring - met Easy-Set
2
5x
De
snelwissel asring
is te
herkennen aan montage met vijf
asplaatschroeven. Na demontage
van de asplaat is te herkennen dat
de asring met een extra schroef
gemonteerd is en dat de
kabelgeleidingen in zwarte
kunststof cylinders gelagerd zijn.
Bij vervanging van de
schakelkabels blijft de asring op de
naaf.
Dit is beschreven in hoofdstuk 1.2.
minstens 8.000 - 10.000 km mee. Treedt er eerder
97

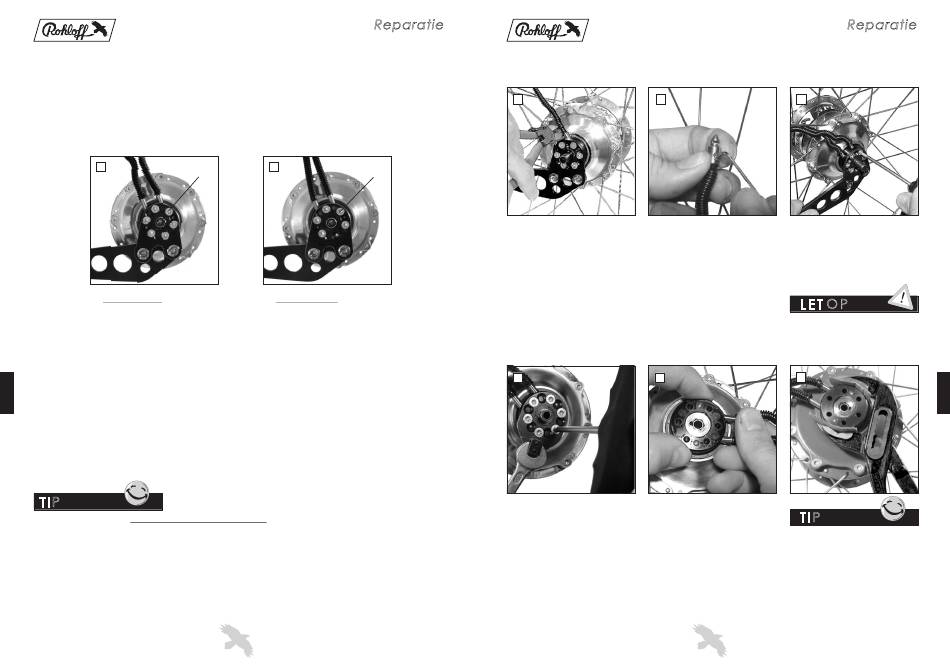

1.1 Vervangen van schakelkabels bij eendelige asring
1
2
Wiel uit het frame halen. De vier
Beide bajonetten losschroeven
kabelbinders aan de vouwbalgen
(M4 4 - inbus 2mm), daarna de
x
met een zijkniptang doorknippen.
vouwbalgen verwijderen.
4
5
Wiel met de asring naar boven op
Bij de versie met lange
de werktafel leggen en met de
draaimomentsteun deze
rechterhand tussen duim en
vasthouden; bij de OEM- en
wijsvinger vasthouden. Asring met
OEM2 versies steeksleutel 10
de rechterhand heen en weer
gebruiken (zie "Montage",
bewegen en tegelijk met de
hoofdstuk 4.3).
linkerhand trekken.
Reparatie
3
Voor het vervangen van de
schakelkabel moet de asplaat
verwijderd worden. Hiertoe de zes
schroeven verwijderen (M4 25 -
Torx TX20).
L E T O P
Let op de positie van de asplaat
(eventueel markeren).
6
T I P
Indien de asring niet met de hand
te verwijderen is, asring met een
waterpomptang vastpakken (karton
gebruiken). Asring met de tang
heen en weer bewegen en tegelijk
trekken.
98
