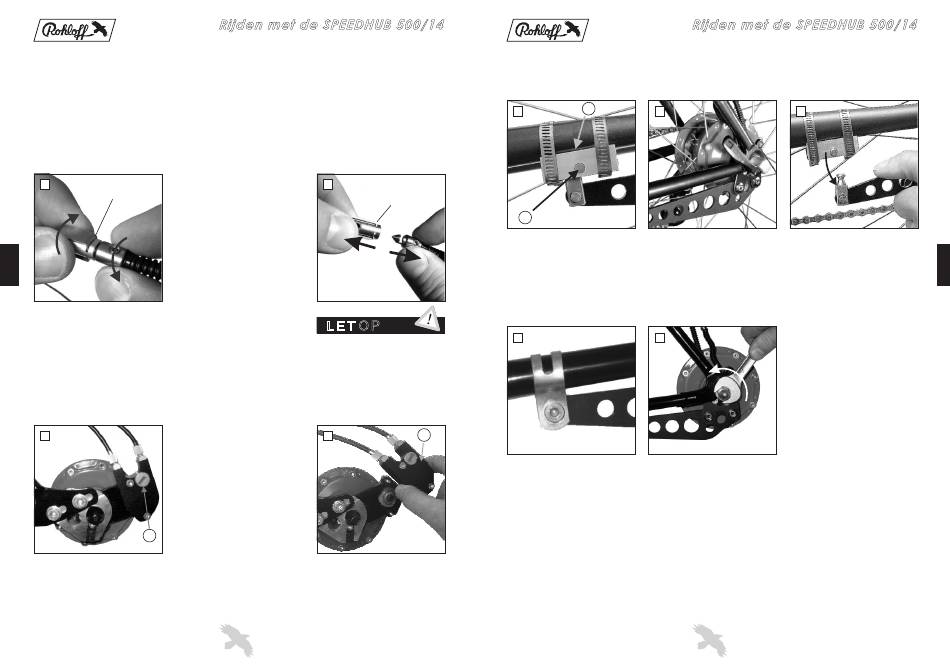

Wiel verwijderen
Bij verwijderen van het wiel onderstaande volgorde aanhouden:
1. Schakelkabels losnemen ................................................................................. 1.1 of1.2
2. As en draaimomentsteun losmaken .............................................................. 2.1 of2.2
3. Wiel uitnemen ........................................................................................... 3.1 en/of 3.2
1.1 Losnemen van de schakelkabels bij interne schakelsturing:
Het losnemen van de kabels
Bajonet-
1
gebeurt middels het openen van de
sluiting
bajonetsluitingen. Om makkelijk te
werken moet een versnelling in het
middenbereik gekozen worden. Zo
bevinden beide bajonetsluitingen
zich op een goed bereikbare plaats.
Voor het openen van de
bajonetsluiting beide delen 90° ten
opzichte van elkaar draaien.
1.2 Losnemen van de schakelkabels bij externe schakelsturing:
Het losnemen van de kabels houdt
1
het loshalen van de schakelbox in.
De schakelbox zit met een
zeskantige verbinding aan de
Rohloff SPEEDHUB 500/14
Om ervoor te zorgen dat de
passing bij latere installatie van het
wiel klopt, moet de schakelgreep
in de 14de versnelling gedraaid
D
worden. Daarna
losdraaien en externe schakelbox
E
afnemen.
Rijden met de SPEEDHUB 500/14
2
Veer C
L E T O P
Bij het openen de bajonet niet op,
maar naast de veren vasthouden.
Bij vasthouden op de veren wordt
het openen bemoeilijkt.
2
vast.
schroef D
11
2. Losnemen van de draaimomentsteunbevestiging bij lange draaimomentsteun
2.1 CC Versies
F
1
G
F
Sn lspanner
e
openen.
Druk vanaf
de binnenkant van het frame de
G
bevestigingspin
naar buiten.
2.2 TS Versies
1
E
Bevestigingsschroef van de
draaimomentsteun losmaken
(inbus SW4).
Rijden met de SPEEDHUB 500/14
2
3
Na het losmaken van de
De draaimomentsteun in de
draaimomentsteunbevestiging, de
richting van de pijl draaien, weg
snelspanner openen.
van het frame.
2
Na het loshalen van de
draaimomentsteunbevestiging,
beide asmoeren losmaken
(steeksleutel SW15).
12
