3.0 UITPAKKEN & INSTALLATIE
3.1
Het toestel uitpakken
Inspecteer de inhoud van de doos. Attendeer de vervoerder onmiddellijk op tekenen van schade aan de regelaar of aan de
onderdelen ervan. Neem contact op met uw distributeur (dealer) als er onderdelen ontbreken. De doos moet een regelaar
van de serie Intuition-6™ en een gebruiksaanwijzing bevatten. Alle opties of toebehoren moeten ook aanwezig zijn,
zoals besteld.
3.2
Montage van de elektronicakast

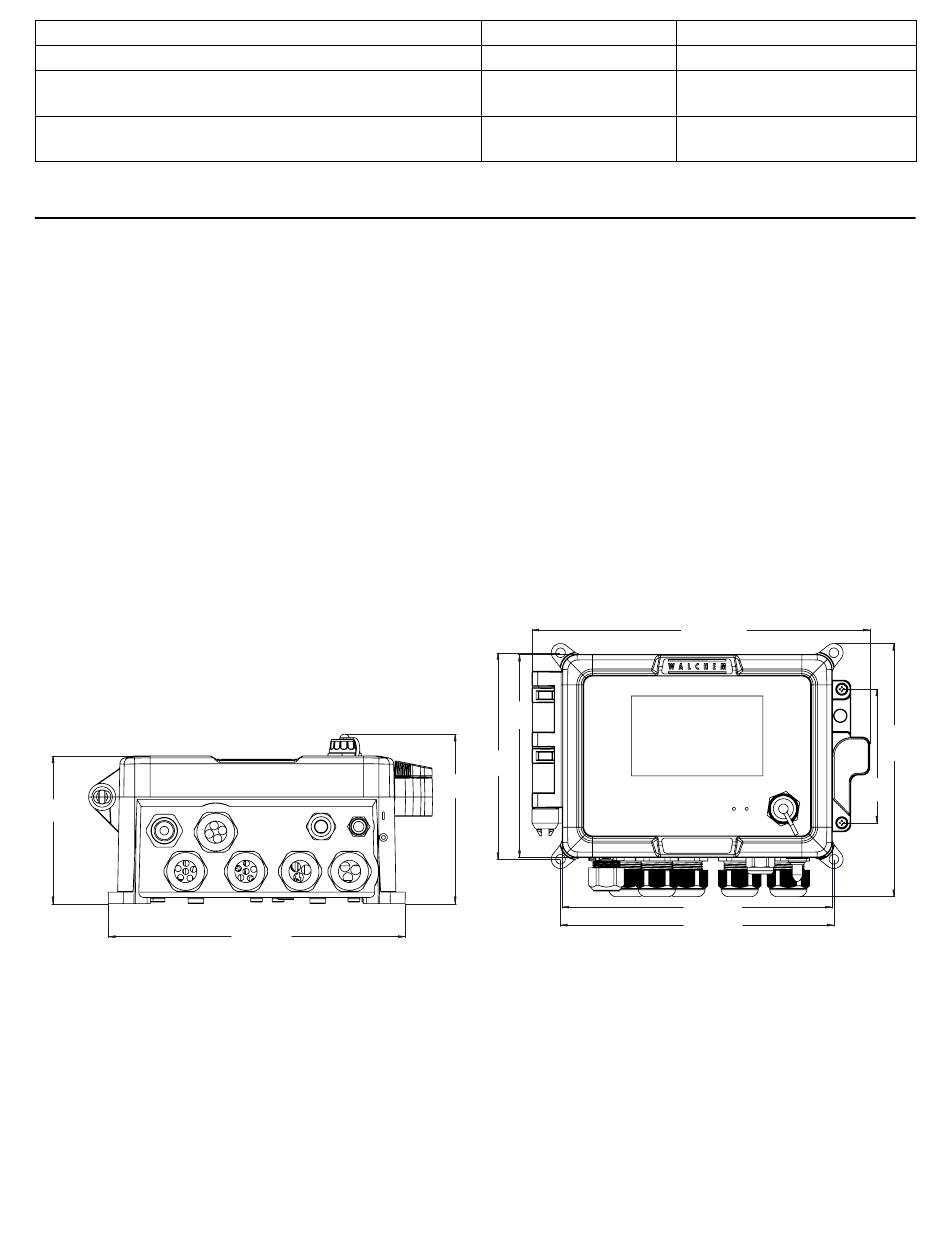

De behuizing van de regelaar wordt geleverd met montagegaten. De behuizing moet op de muur worden bevestigd, op
ooghoogte en op een trillingsvrij oppervlak. Gebruik alle vier de montagegaten voor een maximale stabiliteit. Instal-
leer de behuizing niet op een locatie waar deze wordt blootgesteld aan direct zonlicht. Gebruik M6-schroeven (1/4"
diameter), die geschikt zijn voor de aard van de wand. De beschermingsgraad van de behuizing is NEMA 4X (IP66).
De maximale bedrijfstemperatuur bedraagt 55°C (131°F); daarmee moet rekening worden gehouden als de installa-
tie gebeurt op een plaats waar een hoge temperatuur heerst. Rond de kast moet de volgende vrije ruimte aanwezig
zijn:
Bovenzijde:
50 mm (2")
Links:
203 mm (8") (niet van toepassing op voorbedrade modellen)
Rechts:
102 mm (4")
Onderzijde: 178 mm (7")
4.8 in
122 mm
3.3 Installatie koperdompelsensor
De onderdompelbare kopersensor is ontworpen voor rechtstreeks monitoring van de inductieve koper- en micro-ets-
oplossingen in de tank. Door het kopergehalte rechtstreeks in de oplossing te monitoren, zijn regelvertragings- en
hydraulische problemen verleden tijd.
De sensor is dusdanig geconstrueerd dat er een constante padlengte bestaat tussen de glasvezellichtgeleiders. De op-
lossing tussen de lichtgeleiders absorbeert licht met specifieke golflengten in verhouding tot de koperconcentratie. De
lamp en de elektronica bevinden zich onder de kap van de sensor. Om een verschuiving in de kalibratie door conden-
satie te voorkomen, mag de kap van de sensor NOOIT worden geopend.
De onderdompelbare sensor wordt geleverd met een montageplaat en 6 m (20 ft) kabel. Een verlengkabel is leverbaar
wanneer de sensor niet binnen 6 m (20 ft) van de regelaar kan worden gemonteerd. De maximale kabellengte is 24 m
(80 ft).
9.6 in 244 mm
0 seconden
Lage grenswaarde
Ondergrens van sensor-
bereik
Ondergrens van sensor-
bereik
6.7 in
170 mm
6.8 in
173 mm
5.5 in
140 mm
11
23:59:59 UU:MM:SS
Hoge grenswaarde
Bovengrens van sensorbereik
Bovengrens van sensorbereik
11.1 in 282 mm
8.9 in 226 mm
9.0 in
229 mm
8.3 in
211 mm
4.4 in
112 mm
