FLUXUS G831
7.8
Temperatuurvoeler
7
Aansluiting
Op de ingangen van de transmitter kunnen de temperatuursensoren Pt100/Pt1000 (4-draads techniek) worden
aangesloten (optie).

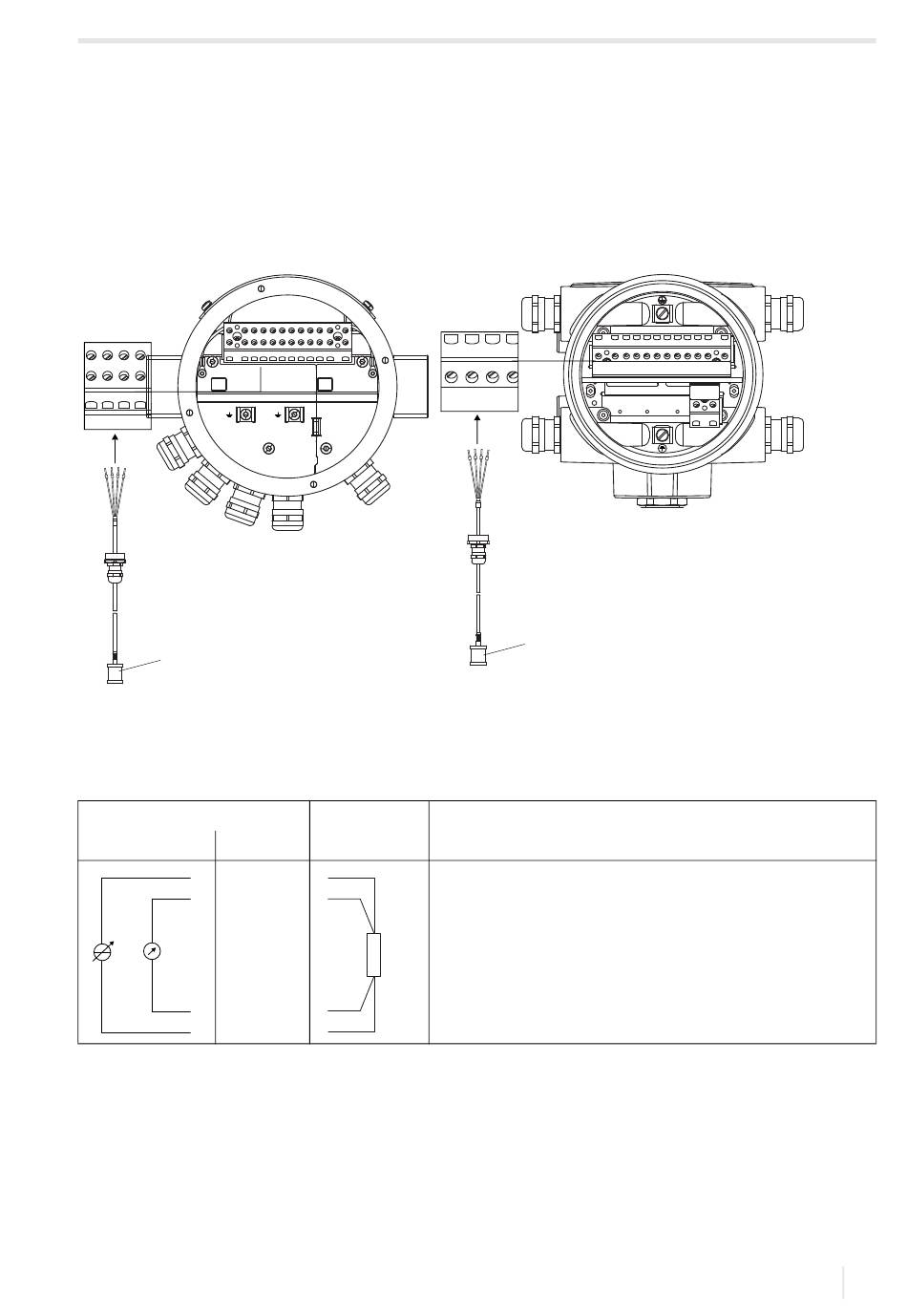

Afb. 7.27: De temperatuursensoren op de transmitter aansluiten
transmitter met RVS-behuizing
1
2 3 4 5 6 7 8 9
Ex e
3 4 5 6
1
1 – temperatuursensor
7.8.1
Extern circuit van de temperatuuringangen
Tab. 7.27: Temperatuuringang – niet intrinsiek veilig
transmitter
interne circuit
aansluiting
6
4
V
3
5
UMFLUXUS_G831V1-3NL, 2022-11-01
10 11
12
Ex e
3
4
5
externe circuit
opmerking
Pt100/Pt1000
(4-draads techniek)
De ingang is galvanisch gescheiden van de transmitter.
transmitter met aluminium behuizing
1
2
3
4
5
6
7
8
6
1
7 Aansluiting
7.8 Temperatuurvoeler
bovenste behuizing
9
10
11
12
achteraanzicht
L
N
(+)
(-)
105
