6 Montage
6.2 Sensoren
Stap 1: Demontage van Variofix L
• Neem de sensorbevestiging Variofix L uit elkaar.

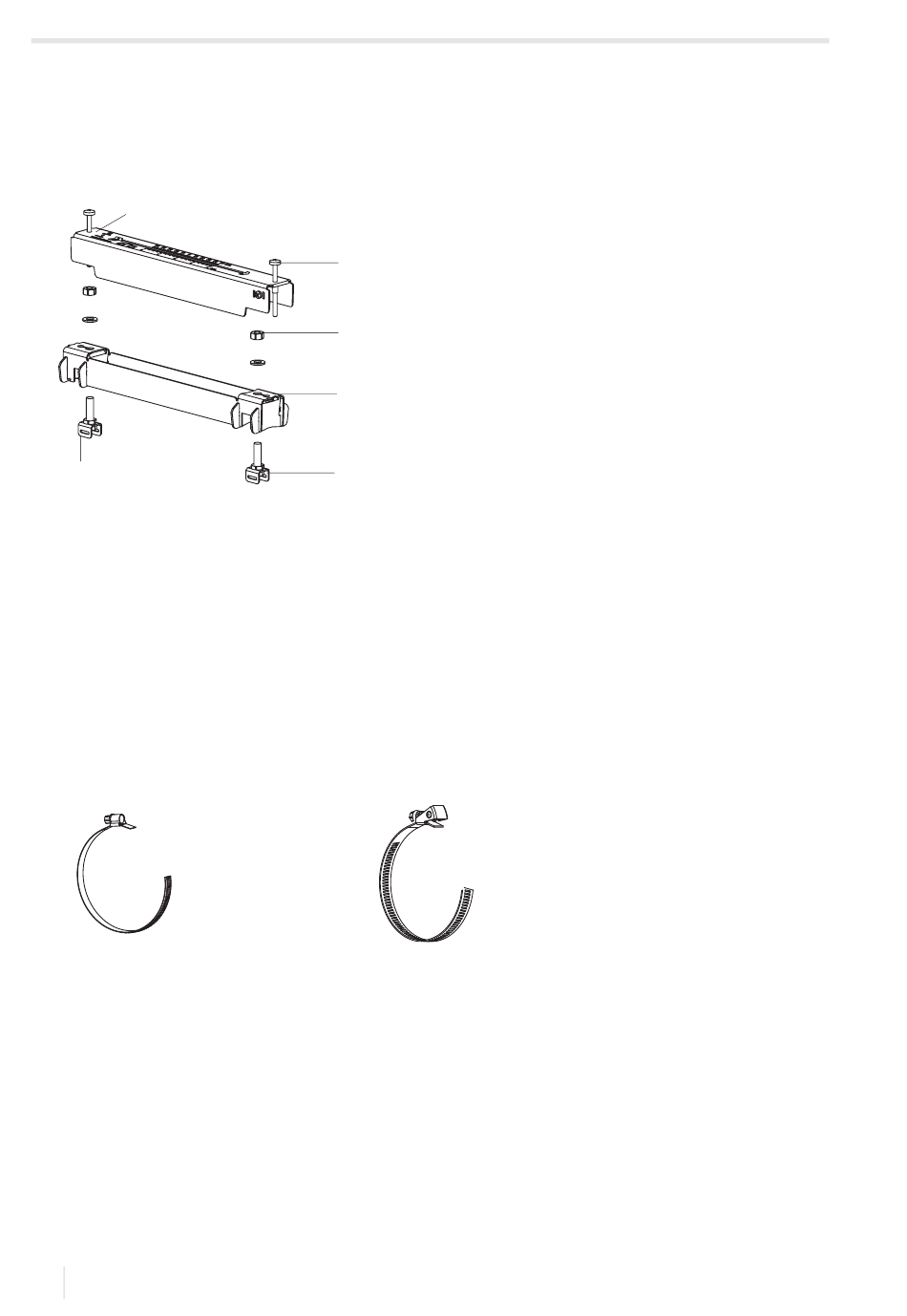

Afb. 6.20: Demontage van Variofix L
1
5
1 – afdekking
2 – schroef
3 – moer
4 – rail
5 – spanbandclip
Stap 2: Bevestiging van de spansloten op de spanbanden
• Selecteer de montagehandleiding van het meegeleverde spanslot:
Spanklemslot
Het spanslot is aan de spanband bevestigd, zie Afb. 6.21.
Snelspanslot
Het spanslot is aan de spanband bevestigd, zie Afb. 6.22.
• Kort het spanband af (buisomtrek + tenminste 120 mm).
Afb. 6.21: Spanklemslot met spanband
48
2
3
4
5
Afb. 6.22: Snelspanslot met spanband
FLUXUS G831
2022-11-01, UMFLUXUS_G831V1-3NL
