6 Montage
6.2 Sensoren
FLUXUS G831

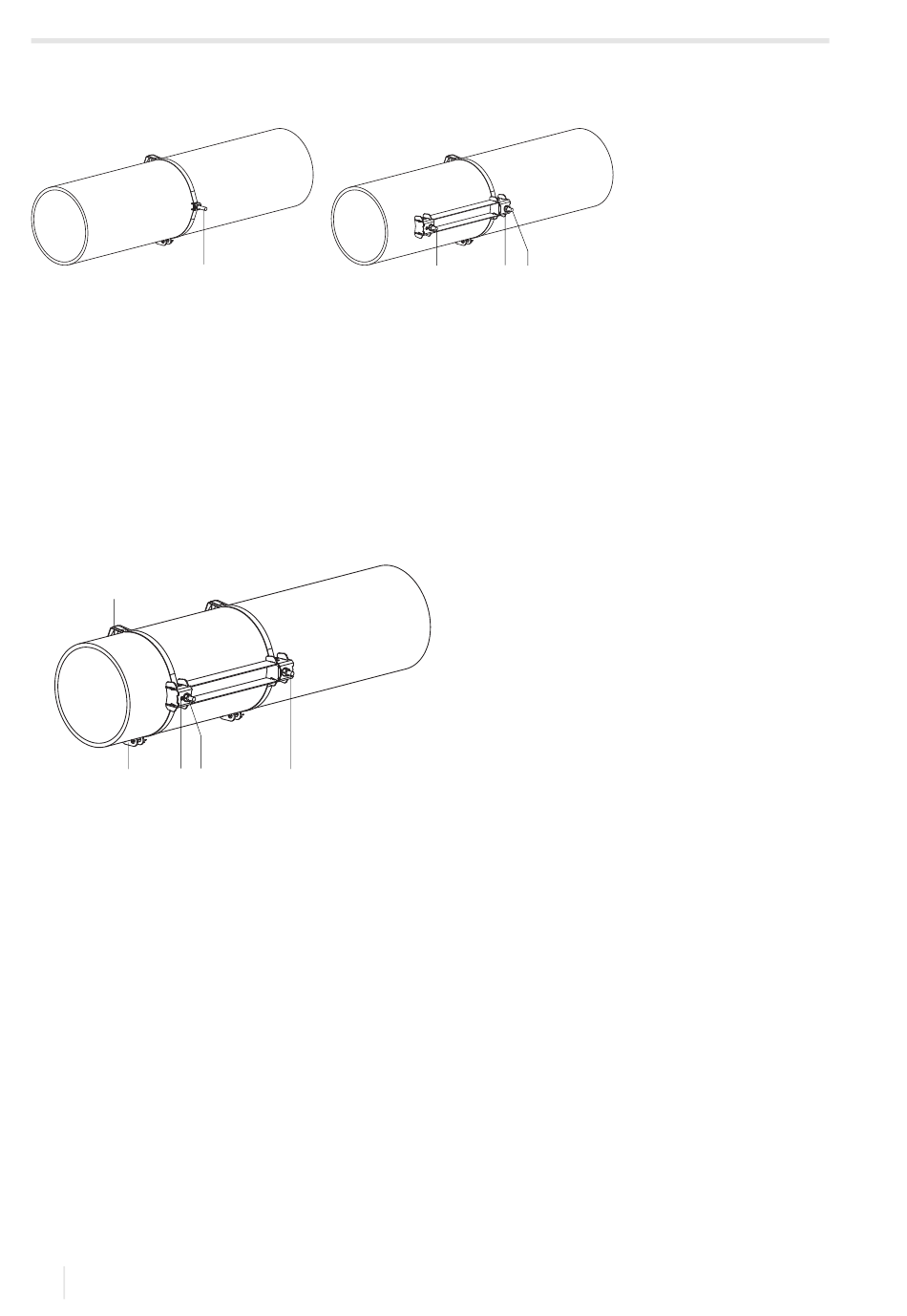

Afb. 6.31: Rail eenzijdig aan de buis bevestigd
1
2
3
1
1 – spanbandclip
2 – spanbandclip
3 – moer
• Selecteer de montagehandleiding van het meegeleverde spanslot:
Spanklemslot
• Schuif de spanband door de spanbandclip (2).
• Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.32 en Afb. 6.33.
• Trek de spanband vast.
• Draai de spanslotschroef vast.
• Draai de moer van de spanbandclip (2) vast, maar niet zo strak dat de spanband wordt beschadigd.
Afb. 6.32: Rail op de buis
3
4
2
1
5
1 – spanbandclip
2 – spanbandclip
3 – metalen veer
4 – moer
5 – spanslot
Snelspanslot
• Schuif de spanband door de spanbandclip (2) en de metalen veer.
• Leg de spanband rond de buis en schuif de spanband door het spanslot, zie Afb. 6.32 en Afb. 6.34.
• Plaats de metalen veer tegenover de spanbandclip (2).
• Trek de spanband vast.
• Draai de spanslotschroef vast.
• Draai de moer van de spanbandclip (2) vast, maar niet zo strak dat de spanband wordt beschadigd.
52
2022-11-01, UMFLUXUS_G831V1-3NL
