FLUXUS G831
4
Productbeschrijving
4.1
Meetsysteem
Het meetsysteem bestaat uit de transmitter, de ultrasoonsensoren en de buis waarop wordt gemeten.

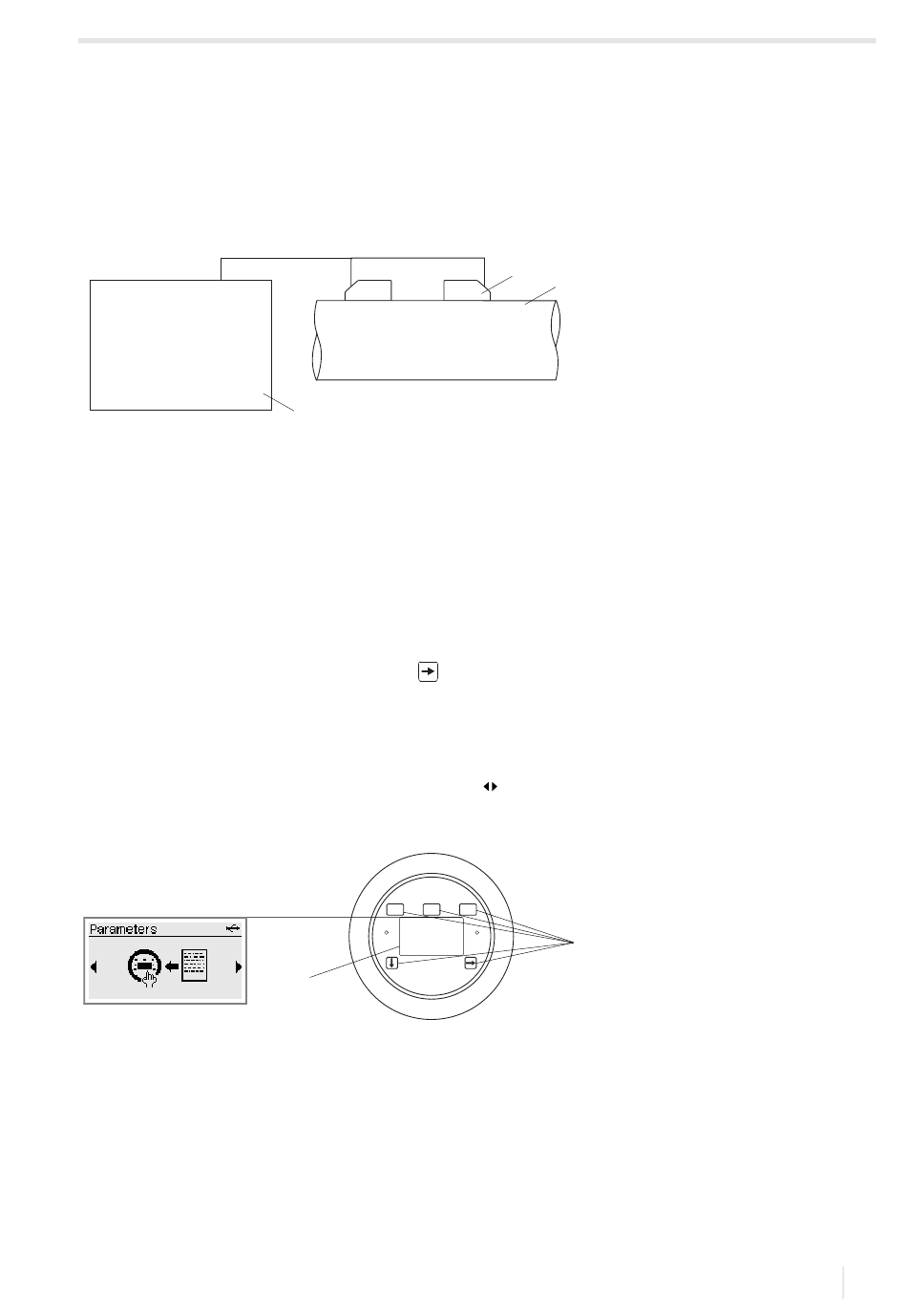

Afb. 4.1:
Voorbeeld voor een meetopstelling
1 – sensor
2 – buis
3 – transmitter
De sensoren worden op de buitenkant van de buis bevestigd. Zij verzenden en ontvangen ultrasone signalen door het
medium.
De transmitter regelt de meetcyclus, elimineert de stoorsignalen en analyseert de nuttige signalen. De meetwaarden
kunnen door de transmitter in beeld gebracht, verrekend en uitgevoerd worden.
4.2
Bedieningsconcept
Het bedieningsveld bevindt zich aan de voorzijde van de transmitter. De knoppen worden bij gesloten behuizing bediend
met een magnetische pen.
Op het display verschijnen na een druk op de toets
•Parameters
•Meting
•Opties
•Speciale functies
Een programmavertakking wordt aangegeven tussen 2 pijlen
Afb. 4.2:
Bedieningsveld van de transmitter
1 – LCD-weergave (achtergrondverlichting)
2 – toetsenbord
UMFLUXUS_G831V1-3NL, 2022-11-01
3
achtereenvolgens de volgende programmavertakkingen:
CLR
BRK
ENTER
CH A
Ulrasonic Flowmeter
1
1
2
.
2
CH B
4 Productbeschrijving
4.1 Meetsysteem
23
