4.3 Bevestiging van de aandrijving
4.4 Aantallen steken als funktie van de doorsnede van de riemschijf
Aantallen steken voor draaistroomaandrijvingen
Steken/min.
3800
4000
4200
4500
4800
5000
5500
Met gelijkstroomaandrijvingen kunnen aanzienlijk hogere toerentallen worden
gehaald dan met draaistroomaandrijvingen. Daarom moet men hier een kleinere
doorsnede van de riemschijf nemen.
Algemene regel:
Riemschifdroorsnee voor wisselstroomaandrijvingen minus 30% = de geschikte
doorsnee voor gelijkstroomaandrijvingen.
Bovendien kan het motortoerental worden geregeld aan het bedieningspaneel (zie de
gebruiksaanwijzing van de motor).
8
–

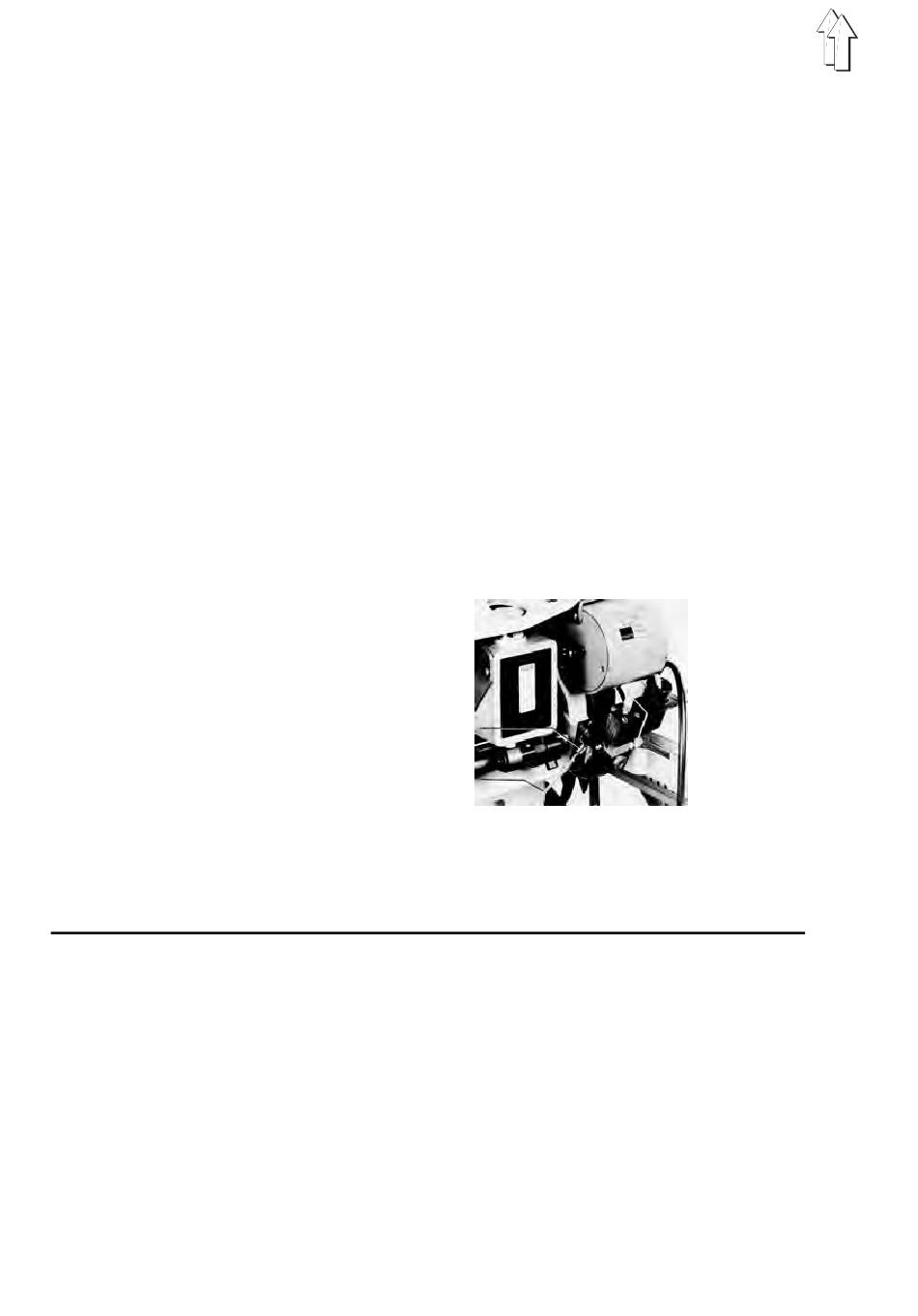

De aandrijving met het voetstuk aan de onderkant
van het tafelblad bevestigen. Daartoe de 3
zeskantbouten M8x35 in de moeren 4 (zie de
maatschets van het tafelblad) schroeven.
–
Met de aardkabel 2 uit het aandrijvingspakket een
verbinding maken van het motorvoetstuk naar de
onderkant van de machine.
–
Daarbij het oog van de kabel met een bout M4
bevestingen aan de van schroefdraad voorziene
boring in het motorvoetstuk.
–
De kabel door het olieopvangblik halen en de platte
stekker 1 in de kontaktlijst steken (zie afbeelding).
–
De aardkabel dient om de statische lading van het
bovendeel der machine via de motor naar de massa
af te leiden.
–
V-snaarschijf op de motoras bevestigen.
–
De plaatsing van de aansluitingen aan de trafo. van
de naaiaandrijving kontroleren en zo nodig wijzigen
overeenkomstig de netspanning (zie het bijgaande
schakelschema).
50 Hz
80 mm
85 mm
90 mm
95 mm
100 mm
106 mm
112 mm
1
2
60 Hz
67 mm
71 mm
75 mm
80 mm
85 mm
90 mm
95 mm
