4.5 Instelling motorbeveiligingsschakelaar
Type motor
FIR
Efka VD552/....
Quick
5. Aanbrengen bovendeel en v-snaren, snaarbeveiliging
montage handwiel en pedaal
4 3
2
6
3 x 380-400V
1,6A
2,5A
1,9A
–

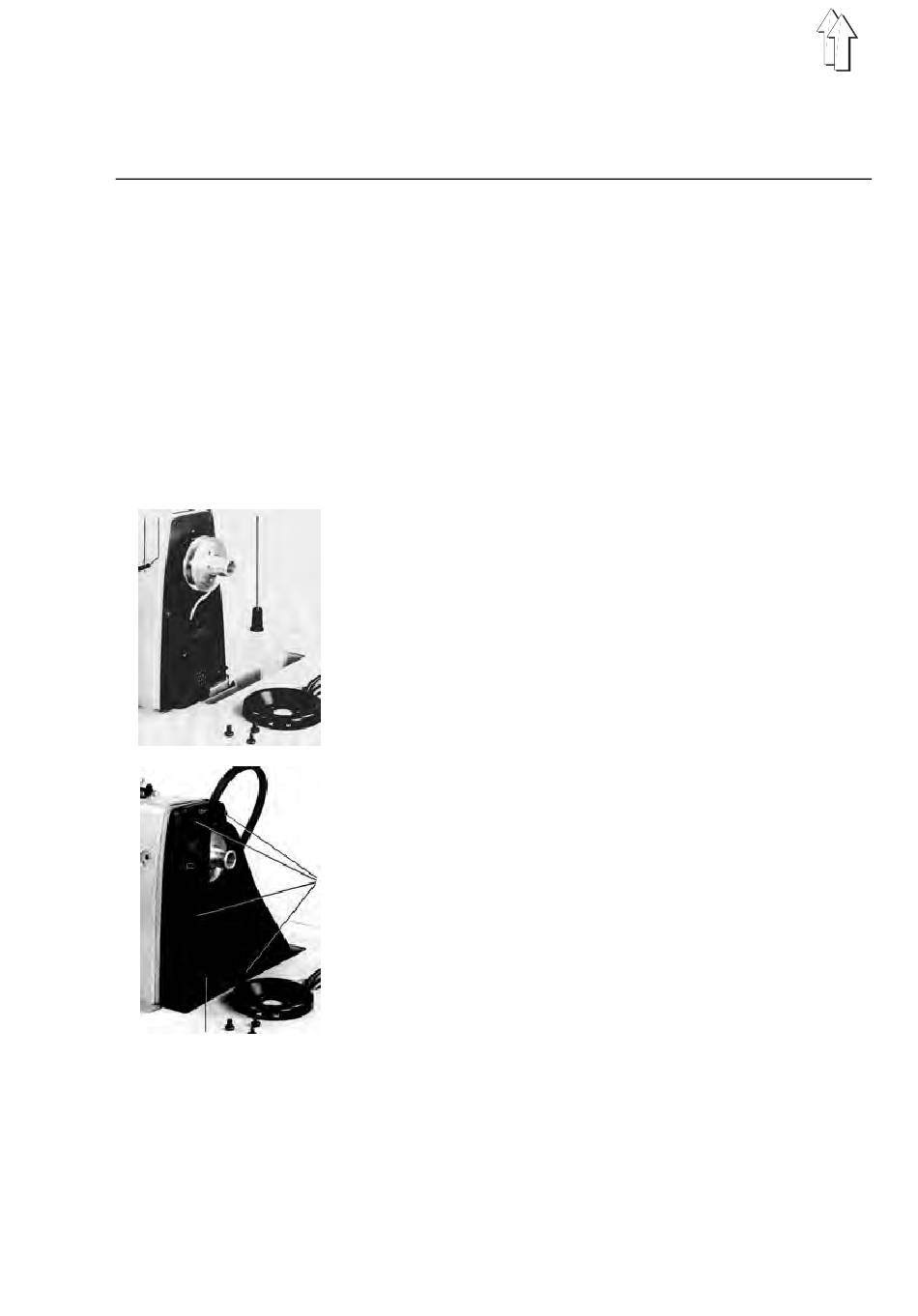

Bovendeel van de machine in de uitsnijding in het
tafelblad aanbrengen.
–
Steun 2, die nodig is voor het omklappen van de
machine, inslaan (niet bij klasse 273 en 274).
–
De vergrendelingspen (in de bijpakking) in een van
de insnijdingen van de ingebouwde regelschijf
insteken. Schroeven van het handwiel losdraaien en
het handwiel wegnemen.
–
Bij machines met een draadafsnijder en een
au-tomatisch vergrendelingsmechanisme moet de
gemarkeerde opening 6 voor de stekkeraansluiting
met behulp van een schroevendraaier uit de
snaarbeveiliging worden geslagen.
–
Zoals op nevenstaande afbeelding is te zien, wordt
de V-snaar vervolgens van buitenaf door de
snaarbeveiliging gehaald; dan worden de beide
delen over de riemschijf naar het bovendeel toe
gebracht.
–
Leg de V-snaar op de riemschijf aan het handwiel.
–
De vier bouten 5 van de snaarbeveiliging aan-draaien.
–
Nu het bovendeel van de machine naar achteren
omklappen en de V-snaar op de motorschijf leggen.
5
–
Bij het omklappen moet de snaarbeveiliging
ongehinderd in de uitsnijdingen van het tafelblad
kunnen komen.
–
Door de motor te zwenken kan de V-snaar zo worden
gespannen, dat deze in het midden noch 10 mm
zonder al te grote krachtsinspanning naar binnen
kan worden gedrukt.
–
De snaarbeveiliging aandraaien en daarbij de nok zó
instellen, dat de riem in de riemschijf bilijft liggen
wanneer de machine naar achteren is gezwenkt.
Netspanning
3 x 220-230V
2,7A
4,2A
3,3A
3 x 415-440V
-
2,4A
1,7A
9
