TIG-kouddraadaanvoerunit
6.5 Tussenslangenpakket aansluiten
LET OP
• Gebruik uitsluitend voor de ABIDRIVE V2 ontwikkelde tussenslang- en toortsslangpakketten.
• Voor het aansluiten van het tussenslangenpakket op de stroombron moet u de gebruiksaanwijzing van de
desbetreffende stroombron in acht nemen.
1
1
Stroombron
2
Stuurkabelstekker stroombron
3
Gasaansluiting stroombron
4
Tussenslangenpakket
5
Stuurkabelstekker ABIDRIVE

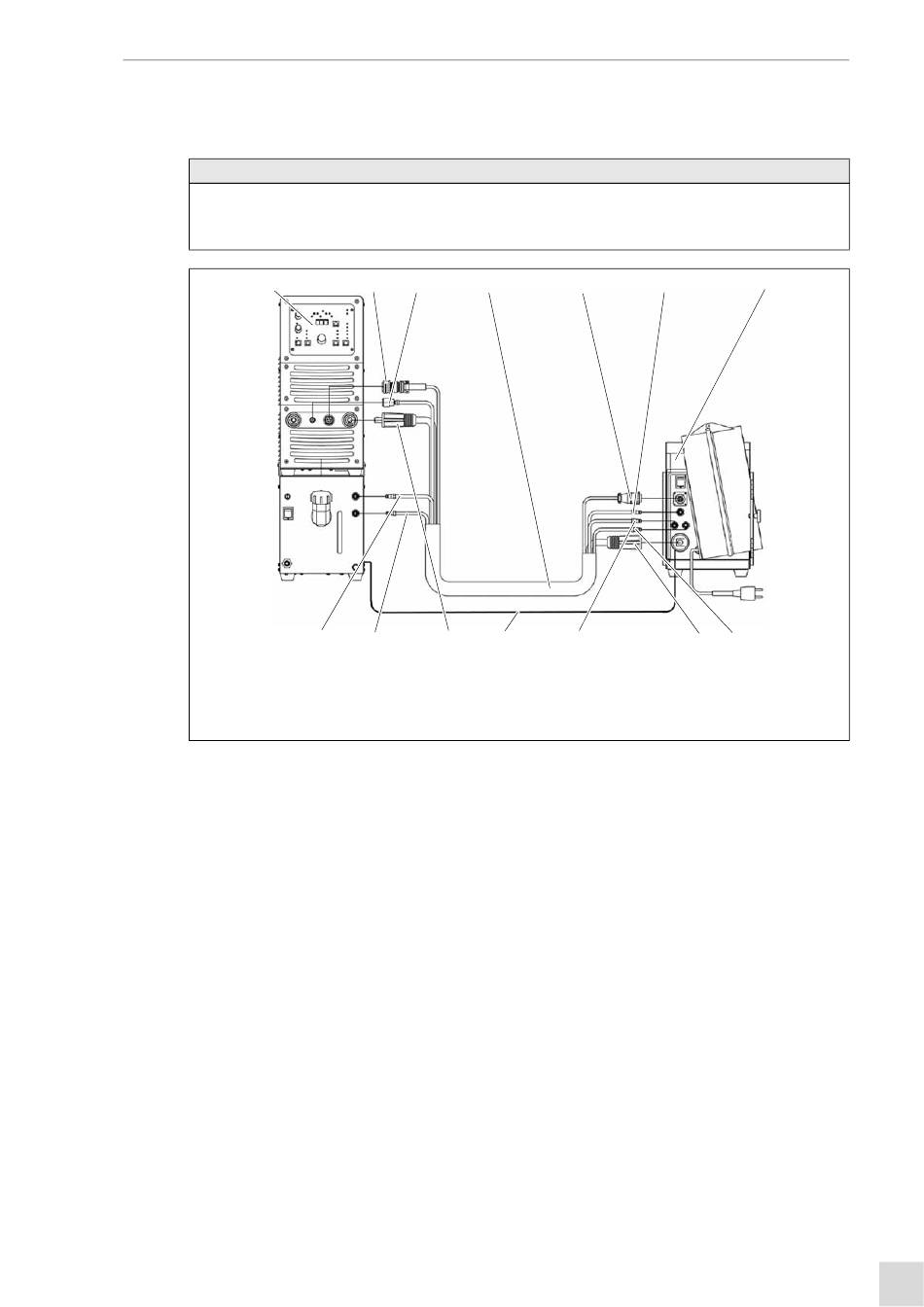

Afb. 14
Tussenslangenpakket aansluiten
1 Steek de stuurkabel stroombron (5) in de contactdoos van de ABIDRIVE (7) en schroef de kabel met de klok mee vast
met wartelmoeren.
2 Steek de stuurkabelstekker stroombron (2) in de contactdoos van de stroombron (1) en schroef de kabel met de klok
mee vast met wartelmoeren.
3 Steek de stroomkabel stroombron (9) in de contactdoos van de lasstroom van de ABIDRIVE (7) en schroef de kabel met
de klok mee vast.
4 Steek de stroomkabel stroombron (12) in de contactdoos van de lasstroom van de stroombron (1) en schroef de kabel
met de klok mee vast.
5 Sluit de gasaansluiting ABIDRIVE (6) aan op de contactdoos van de ABIDRIVE (7).
6 Sluit de gasaansluiting stroombron (3) aan op de contactdoos van de stroombron (1).
7 Sluit de koelmiddeltoevoer-, koelmiddelafvoerslang (8), (10) aan op de aansluitingen van de ABIDRIVE (7).
8 Sluit de koelmiddeltoevoer-, koelmiddelafvoerslang (13), (14) aan op de aansluitingen van de stroombron (1).
BAL.0420.0 • 2018-10-22
2
3
4
14
13
12
6
Gasaansluiting ABIDRIVE
7
ABIDRIVE V2
8
Koelmiddelafvoer (rood)
9
Lasstroom ABIDRIVE
10 Koelmiddeltoevoer (blauw)
5
6
11
10
11 Equipotentiaalkabel
12 Lasstroom stroombron
13 Koelmiddelafvoer (rood)
14 Koelmiddeltoevoer (blauw)
