6 Brug
6.5 Tilslutning af mellemkabel
BEMÆRK
• Ved tilslutning af mellemkabel til strømkilden, skal der tages højde for brugsanvisningen for den pågældende
strømkilde.
1
1
Strømkilde
2
Styreledningsstik strømkilde
3
Tilslutning til gas strømkilde
4
Mellemkabel
5
Styreledningsstik ABIDRIVE

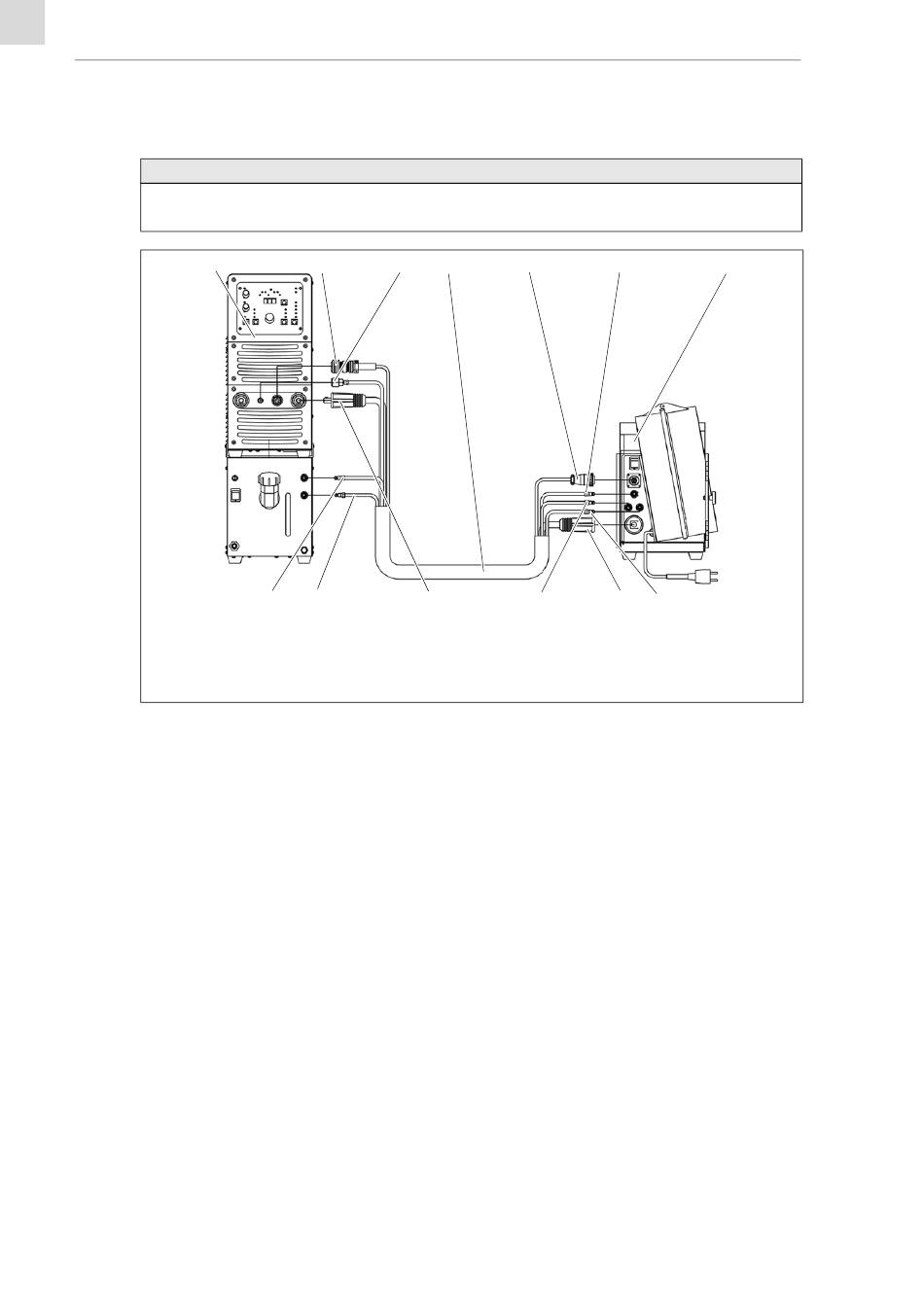

Bil. 14
Tilslutning af mellemkabel
1 Strømkilde til styreledning (5) stikkes i tilslutningsbøsningen i ABIDRIVE (7) og skrues fast med en omløbermøtrik i urets
retning.
2 Strømkilde til styreledningsstik (2) stikkes i tilslutningsbøsningen i ABIDRIVE (1) og skrues fast med en omløbermøtrik i
urets retning.
3 Strømkilde til strømkabel (9) stikkes i tilslutningsbøsningen i ABIDRIVE (7) og skrues fast med en omløbermøtrik i urets
retning.
4 Strømkilde til strømkabel (12) stikkes i tilslutningsbøsningen i ABIDRIVE (1) og skrues fast med en omløbermøtrik i urets
retning.
5 ABIDRIVEs (6) gastilslutning forbindes med tilslutningsbøsningen i ABIDRIVE (7).
6 Strømkilde til gastilslutning (3) forbindes med strømkildens tilslutningsbøsning (1).
7 Slanger til frem- og tilbageløb af kølemiddel (8), (10) forbindes med tilslutningerne i ABIDRIVE (7).
8 Slanger til frem- og tilbageløb af kølemiddel (13), (14) forbindes med tilslutningerne i ABIDRIVE (1).
DA - 18
2
3
13
12
11
6
Tilslutning til gas ABIDRIVE
7
ABIDRIVE V2
8
Tilbageløb for kølemiddel (rød)
9
Svejsestrøm ABIDRIVE
10 Fremløb for kølemiddel (blå)
WIG/TIG trådfremføring med koldtrådssvejsning
4
5
6
10
9
11 Potentialudligningskabel
12 Svejsestrøm strømkilde
13 Tilbageløb for kølemiddel (rød)
14 Fremløb for kølemiddel (blå)
7
8
BAL.0421.0 • 2018-10-22
