WIG/TIG trådfremføring med koldtrådssvejsning
6.6 Beskyttelsesgas sluttes til
Bil. 20 Oversigt over tilslutninger og betjeningselementer på side DA-23
BEMÆRK
• Ventilen til beskyttelsesgasflasken skal være lukket ved installering af gasslangen.
• For at sikre en tæt forbindelse mellem reduktionsventilen og tilslutningen skal møtrikken spændes fast med en
gaffelnøgle.
1 Slangen til beskyttelsesgas forbindes til gastilslutningen (13).
2 Slangen til beskyttelsesgas forbindes til reduktionsventilen.
6.7 Brænderslangepakke tilsluttes
BEMÆRK
• Gælder kun for svejsebrændere med flydende kølemiddel.
• Følg brugsanvisningen for svejsetekniske komponenter som svejsebrænderen og strømkilden.
• Sørg for, at frem- og tilbageløb af kølemiddel er sat korrekt op.
Fremløb af kølemiddel = blå, tilbageløb af kølemiddel = rød.
• Anvend ikke deioniseret eller demineraliseret vand som kølemiddel eller til tæthedsprøve eller gennemskylning. Dette
kan indvirke på din svejsebrænders levetid.
• Anvend udelukkende særligt svejseteknisk kølemiddel.
• Vi anbefaler, at man bruger kølemidlet ABICOR BINZEL fra BTC-produktserien.
• Anvendelse af ikke-egnet kølemiddel kan føre til beskadigelse af systemet og dermed tab af garanti.
1
ABIDRIVE V2
2
Svejsebrænder med slangepakke
Bil. 15

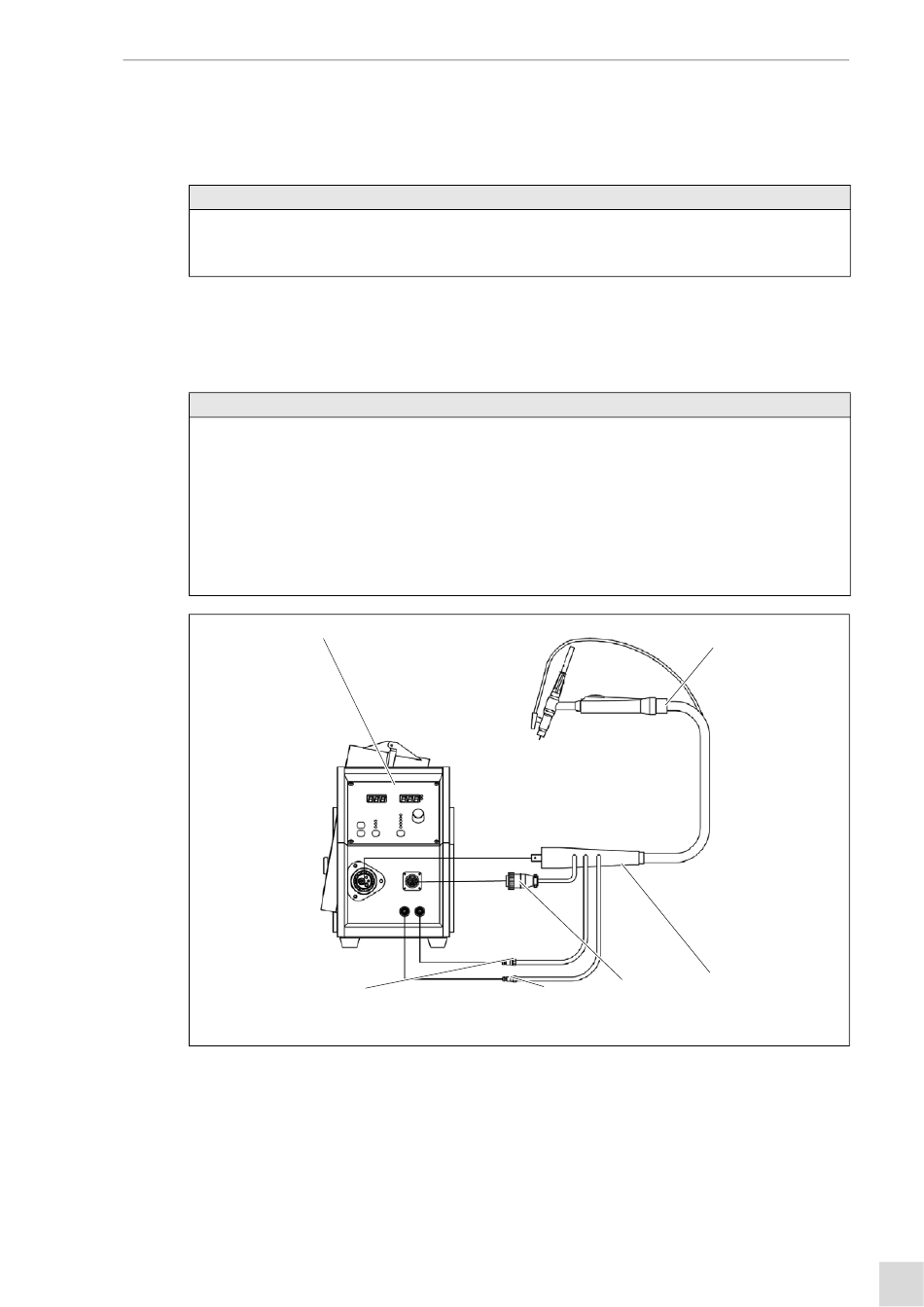

Kølemiddel tilsluttes
1 Forbind fremløb af kølemiddel (5) og tilbageløb af kølemiddel (6) med ABIDRIVE (1).
2 Styreledningsstikket (4) sættes i tilslutningsbøsningen i ABIDRIVE (1) skrues fast med en omløbermøtrik i urets retning.
3 Hovedstikket (3) sættes i tilslutningsbøsningen i ABIDRIVE (1).
BAL.0421.0 • 2018-10-22
1
6
3
Hovedstik
4
Styreledningsstik
5
4
5
Slangepakke til fremløb af kølemiddel
6
Slangepakke til tilbageløb af kølemiddel
6 Brug
2
3
DA - 19
