3 Productbeschrijving
Aandrijving
Slangenpakketaansluiting
Beschermingsklasse
Ingangsdruk koelcircuit
Aansluitingen koelcircuit
Gasaansluiting
Stroomaansluiting
Draaddoorsnede
Tab. 4
Technische gegevens
3.2 Afkortingen
TIG
Tab. 5
Afkortingen

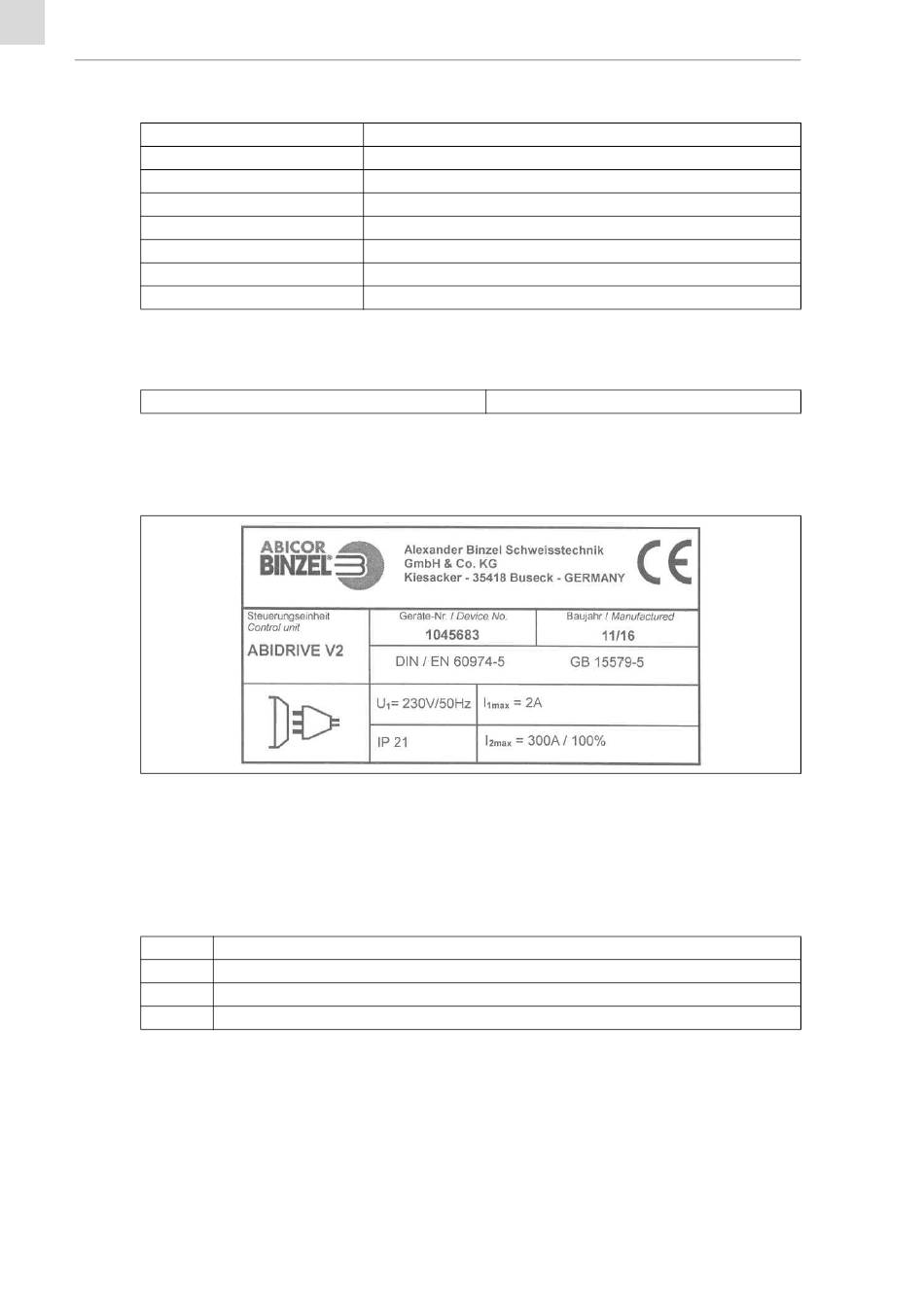

3.3 Typeplaatje
De ABIDRIVE V2 is aan de bovenzijde van de behuizing voorzien van een typeplaatje met de volgende indicatie:
Afb. 2
Typeplaatje ABIDRIVE V2
Vermeld bij vragen de volgende gegevens:
• Type en nummer apparaat
3.4 Gebruikte tekens en symbolen
In de gebruiksaanwijzing worden de volgende tekens en symbolen gebruikt:
Symbool Beschrijving
•
Opsommingsteken voor instructies en opsommingen
Kruisverwijzingsteken verwijst naar gedetailleerde, aanvullende of andere relevante informatie
1
Stappen die in volgorde moeten worden uitgevoerd
NL - 6
TIG-kouddraadaanvoerunit
4 rollen vertand
Wz-2
IP 21
min. 2,5 bar / max. 3,5 bar
Steeknippel nominale breedte 5 mm
Steeknippel nominale breedte 5 mm / max. 5 bar
Contactstekker 70-95
0,8 - 2,4 mm
Tungsten Inert Gas
BAL.0420.0 • 2018-10-22
