6 Inbedrijfstelling
6.6 Beschermgas aansluiten
Afb. 20 Overzicht aansluitingen en bedieningselementen op pagina NL-25
LET OP
• Het ventiel van de beschermgasfles moet bij het aansluiten van de gasslang gesloten zijn.
• Om een dichte verbinding tussen de beschermgasslang en de aansluiting te garanderen, moet de moer met een
muilsleutel vast worden gedraaid.
1 Sluit de beschermgasslang aan op de gasaansluiting (13).
2 Sluit de beschermgasslang aan op de beschermgasfles.
6.7 Toortsslangenpakket aansluiten
LET OP
• Gebruik uitsluitend voor de ABIDRIVE V2 ontwikkelde tussenslang- en toortsslangpakketten.
• Alleen bij vloeistofgekoelde lastoortsen.
• Neem de gebruiksaanwijzingen van de lastechnische componenten zoals de lasbrander en de stroombron in acht.
• Let erop dat toevoer koelvloeistof en afvoer koelvloeistof correct aangesloten zijn.
Koelmiddeltoevoer = blauw, koelmiddelafvoer = rood.
• Gebruik geen gedeïoniseerd of gedemineraliseerd water als koelmiddel of voor dichtheids- en doorstroomcontroles.
Dit kan de levensduur van uw lastoorts nadelig beïnvloeden.
• Gebruik uitsluitend speciale lastechnische koelmiddelen.
• We raden aan ABICOR BINZEL koelmiddel van de serie BTC te gebruiken.
• Het gebruik van ongeschikte koelmiddelen kan tot beschadigingen van het systeem en daardoor ook tot verlies van de
garantie leiden.
1
ABIDRIVE V2
2
Lastoorts met slangenpakket

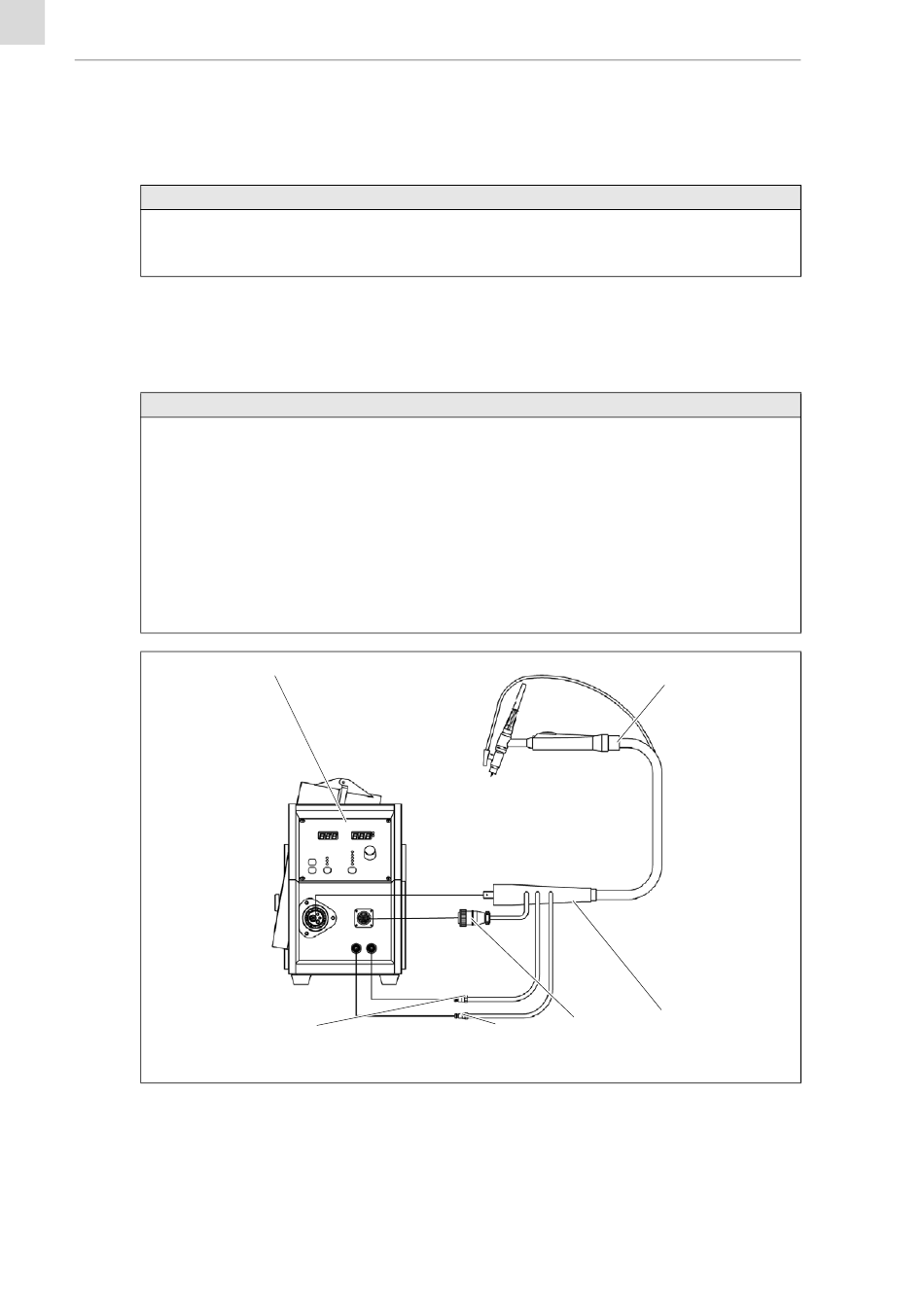

Afb. 15
Koelvloeistof aansluiten
1 Sluit de koelmiddeltoevoer (5) en koelmiddelafvoer (6) aan op de ABIDRIVE (1).
NL - 20
1
6
3
Centraal stekker
4
Stuurkabelstekker
TIG-kouddraadaanvoerunit
5
4
5
Koelmiddeltoevoer slangenpakket
6
Koelmiddelafvoer slangenpakket
BAL.0420.0 • 2018-10-22
