5 Beschrijving van de werking
5 Beschrijving van de werking
1
1
ABIDRIVE V2 - voorzijde
2
TIG-lastoorts met draadtoevoer

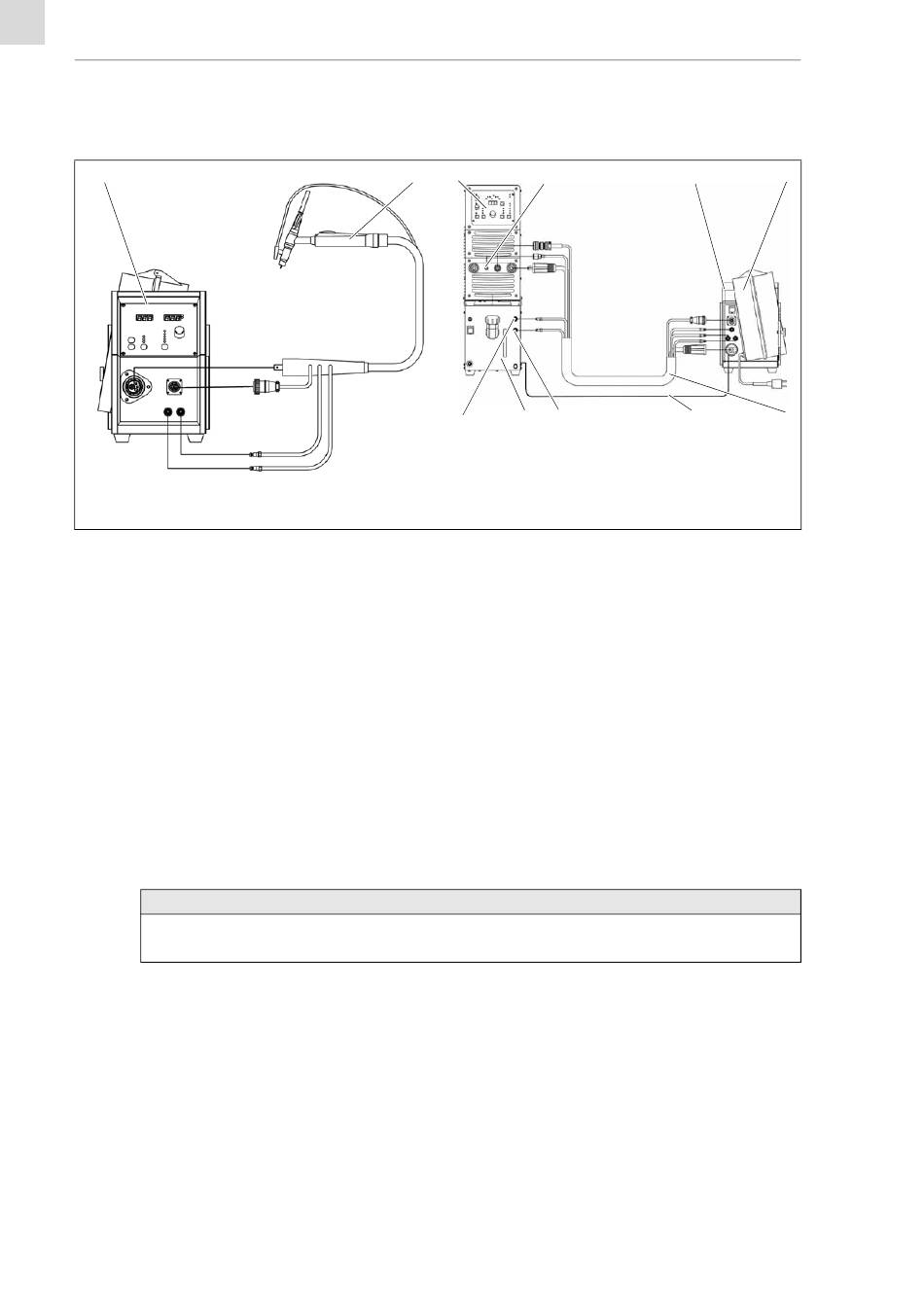

Afb. 3
Systeemoverzicht
De ABIDRIVE V2 maakt deel uit van een lassysteem. In de unit wordt de vereiste draad voor het TIG-lassen door het
slangenpakket naar de handlasbrander (2) geleid.
De draad wordt hierbij constant via een aandrijving met vier rollen naar de TIG-vlamboog geleid. De TIG-vlamboog wordt
door een ABITIG-handlasbrander (2) en een stroombron (3) gevormd.
De onderdelen die voor het lassen vereist zijn, zoals lasstroom, beschermgas en koelmiddel, worden naar behoefte op de
ABIDRIVE V2 (1) aangesloten. De benodigde lasdraad is afhankelijk van de grondstof die moet worden gelast en wordt
uit de geïntegreerde draadspoel afgeleid.
Met behulp van een equipotentiaalkabel (8) kan een atmosferische ontlading tussen het lasapparaat en de
kouddraadaanvoerunit worden voorkomen. De betreffende kabel wordt met nieuwe apparaten meegeleverd. Voor
apparaten die al in gebruik zijn, kan deze kabel als vervangingsonderdeel worden besteld en naderhand worden
aangebracht.
In de betreffende montagehandleiding (BEI.0256.0) wordt beschreven hoe de equipotentiaalkabel (8) moet worden
aangebracht.
De draadspoelopname met rem dient voor het opnemen van genormeerde lasdraadspoelen van max. 16 kg, met een
doorsnede van max. 300 mm.
LET OP
• Beperkingen bij aluminium: Slangenpakketlengte max. 6 m
• Beperkingen bij niet-gelegeerd/laaggelegeerd staal: Slangenpakketlengte max. 6 m
NL - 8
2
3
Stroombron
4
Gasaansluiting
5
ABIDRIVE V2 - achterzijde
TIG-kouddraadaanvoerunit
3
4
11
10
9
6
Draadspoelopname
7
Tussenslangenpakket
8
Equipotentiaalkabel
5
6
8
7
9
Koelmiddelafvoer (rood)
10 Koelapparaat
11 Koelmiddeltoevoer (blauw)
BAL.0420.0 • 2018-10-22
