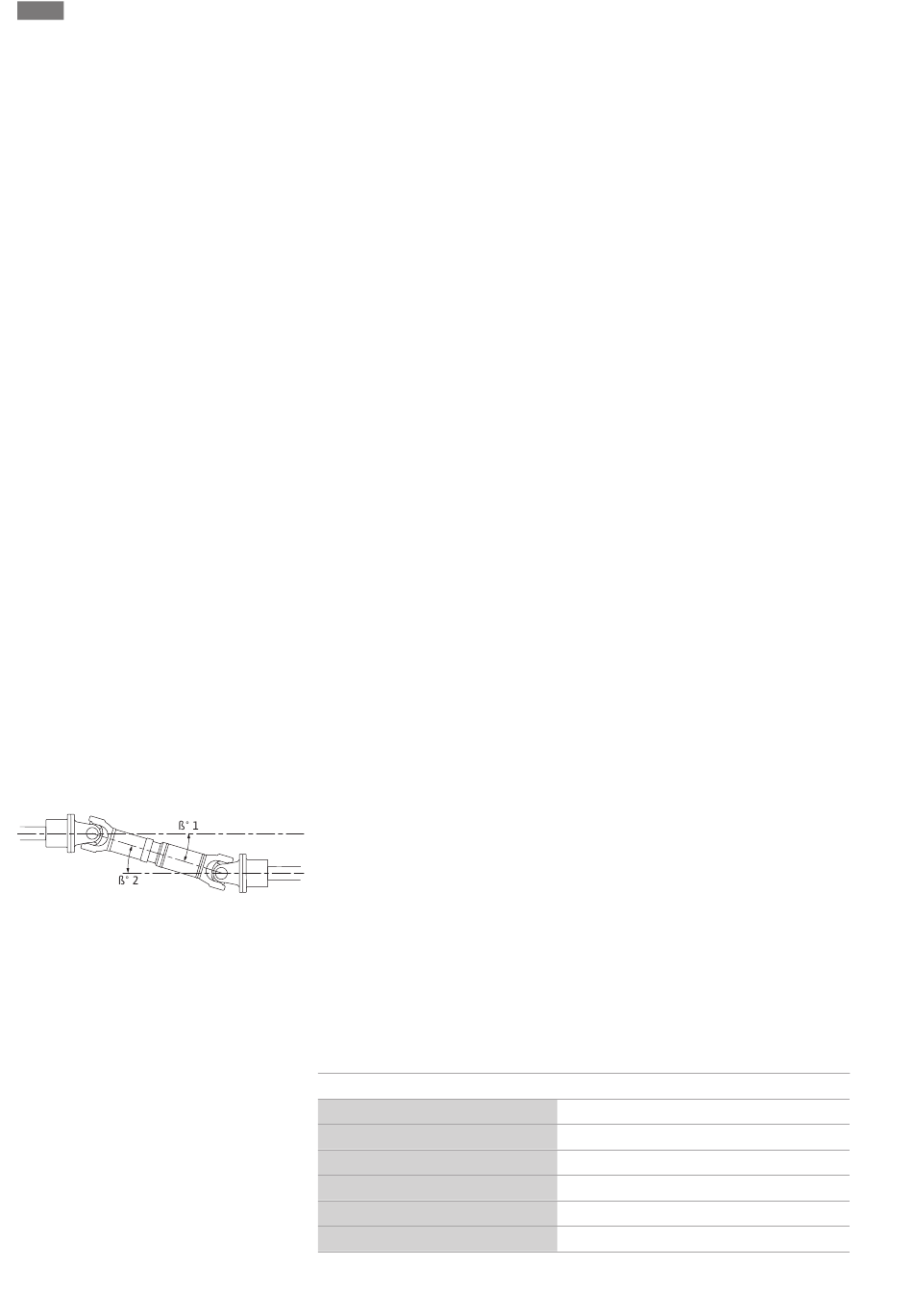

Fig. 1: Cardanas, evenwijdig geplaatste centra-
le assen
4.1.4
Afdichting
4.2
Bedrijf met frequentie-omvormer
4.3
Technische gegevens
10
Productomschrijving
WAARSCHUWING! Verkeerd gebruik van de pomp kan tot gevaarlijke situaties en
tot materiële schade leiden.
ƒ
Gebruik de pomp nooit voor vloeistoffen die niet zijn toegestaan door de fabrikant.
ƒ
Niet-toegestane stoffen in de vloeistof kunnen de pomp vernielen. Door abrasieve
vaste stoffen (bijv. zand) neemt de slijtage van de pomp toe.
ƒ
Houd licht ontvlambare materialen/vloeistoffen uit de buurt van het product.
ƒ
Laat nooit onbevoegde personen werkzaamheden uitvoeren.
ƒ
Gebruik nooit buiten het aangegeven toepassingsgebied.
ƒ
Voer nooit zelf ombouwwerkzaamheden uit.
ƒ
Gebruik uitsluitend toegestaan toebehoren en originele reserveonderdelen.
Typische installatielocaties zijn brandwerende ruimten in het gebouw of in een speciaal
gebouw of een speciale container in de buurt van het hoofdgebouw. De pomp is niet
geschikt voor installatie in ruimten die voor andere doeleinden dan brandbeveiliging
worden gebruikt.
Opstelling buiten is niet toegestaan.
Beoogd gebruik betekent ook dat u zich aan deze handleiding houdt. Elk ander gebruik
wordt gezien als niet beoogd.
De pomp Wilo-Atmos GIGA-NF is een ééntraps back-pull-out-centrifugaalpomp met
spiraalhuis voor horizontale opstelling. Vermogens en afmetingen conform EN 733.
Geschikte Wilo-regelsystemen (bijv. Smart Control SC Fire) kunnen het vermogen van
de pomp traploos regelen. Dit maakt een optimale aanpassing van het pompvermogen
aan de behoefte van het systeem en een bijzonder betrouwbaar pompbedrijf mogelijk.
De pomp bestaat uit een radiaal gedeeld spiraalhuis met verwisselbare splitringen en
aangegoten pompvoeten. De waaier is een gesloten radiale waaier. De pompas zit in
een lager van met vet gesmeerde radiale kogellagers.
Als aandrijving wordt een van het volgende gebruikt:
ƒ
IEC-normmotoren in uitvoering draaistroom
ƒ
Dieselmotoren met directe inspuiting of met motoroplading, lucht- of waterge-
koeld
Pompen met dieselmotor hebben een cardanas met dubbele besturing voor het over-
brengen van vermogen van de motor naar hydraulica. De cardanas is zo gemonteerd dat
de hartlijnen van de aandrijvende en uitgaande assen evenwijdig zijn met een kleine af-
wijking.
De gezamenlijke werkhoek β°1 en β°2 is door de constructie iets groter dan 2°. Deze
hoek garandeert het storingsvrije, trillingsarme bedrijf van de cardanverbinding en mag
niet worden onderschreden.
Seriematig wordt de cardanas met een beschermkast tegen aanraken beschermd, om-
dat er door de draaiende delen aanzienlijk gevaar ontstaat. WAARSCHUWING! Pomp
alleen met juist gemonteerde beveiliging gebruiken!
De pomp wordt van de vloeistof afgedicht door middel van een mechanische afdichting
conform EN 12756.
Raadpleeg voor de desbetreffende eisen de documenten van de motorfabrikant en zorg
dat daaraan wordt voldaan!
Algemeen
Fabricagedatum [MFY]
Netaansluiting [U/f]
Opgenomen vermogen [P
]
1
Nominaal vermogen [P
]
2
Nominaal toerental [n]
Max. opvoerhoogte [H]
Zie typeplaatje
Zie motortypeplaatje
Zie motortypeplaatje
Zie motortypeplaatje
Zie typeplaatje
Zie typeplaatje
