9.6.2
Installatie inschuifeenheid
Inbouw- en bedieningsvoorschriften Wilo-Atmos GIGA-NF
Onderhoud
4.5 4.3 4.2 4.4
5

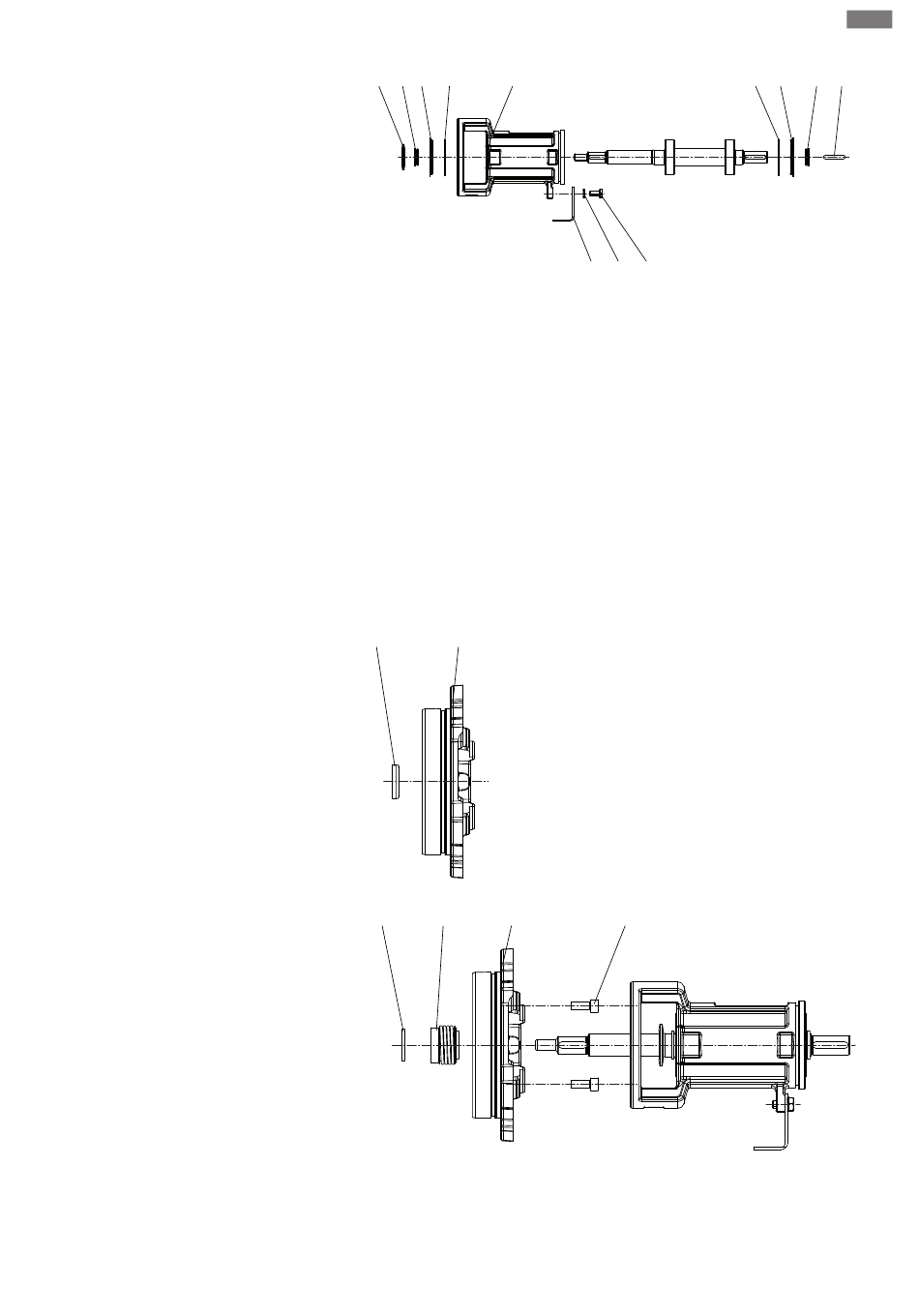

Fig. 23: Lagerstoel
1.
Kogellagers 4.1A en 4.1B op as 3.1 drukken.
2.
As 3.1 de den lagerstoel 5 schuiven.
3.
Borgring 4.4 in groef en lagerdeksel 4.2 in boorgat van de lagerstoel 5 plaatsen.
4.
V-afdichtingen 4.3 en spuitring 4.2 op de as 3.1 schuiven.
5.
Vlakke spie 3.3 in asgroef plaatsen.
6.
Pompvoet 8.1 met zeskantschroef 8.2 en borgring 8.3 bevestigen.
Splitringen
De pomp is uitgerust met verwisselbare splitringen. Tijdens het bedrijf neemt de speling
toe vanwege slijtage. De gebruiksduur van de ringen hangt af van de bedrijfsomstan-
digheden. Als het debiet lager wordt en de motor een verhoogd stroomverbruik laat
zien, kan dit veroorzaakt zijn door een te grote spleetspeling. In dit geval de splitringen
vervangen.
Uitvoering met mechanische afdichting (optioneel: mechanische afdichting op huls)
9.1
10
Fig. 24: Huisdeksel, mechanische afdichting
9.2
9.1
10
Fig. 25: Uitvoering met mechanische afdichting
1.
Zitting van de tegenring in het huisdeksel reinigen.
2.
Het stationaire deel van de mechanische afdichting 9.1 voorzichtig in het huisdek-
sel 10 plaatsen.
4.4 4.2
8.1 8.3 8.2
15
nl
4.3 3.3
33
