9.5.2
Demontage lagerstoel
Inbouw- en bedieningsvoorschriften Wilo-Atmos GIGA-NF
Onderhoud
3.
De inschuifeenheid voorzichtig en recht uit het spiraalhuis 1.1 trekken om schade
aan inwendige delen te voorkomen.
4.
De inschuifeenheid op een veilige werkplek neerleggen. Voor verdere demontage
de inschuifeenheid loodrecht vastzetten met de aandrijfas naar beneden. De mon-
tageset moet verticaal worden gedemonteerd om schade aan de waaiers, de split-
ringen en andere delen te voorkomen.
5.
De huisafdichting 1.2 eraf halen.
6.
Zeskantschroeven 7.2 losdraaien en beschermrooster 7.1 verwijderen.
7.
Waaiermoer 2.2 losdraaien en samen met borgring en waaier verwijderen.
Uitvoering met mechanische afdichting (optioneel: mechanische afdichting op huls)
9.2
9.1
10

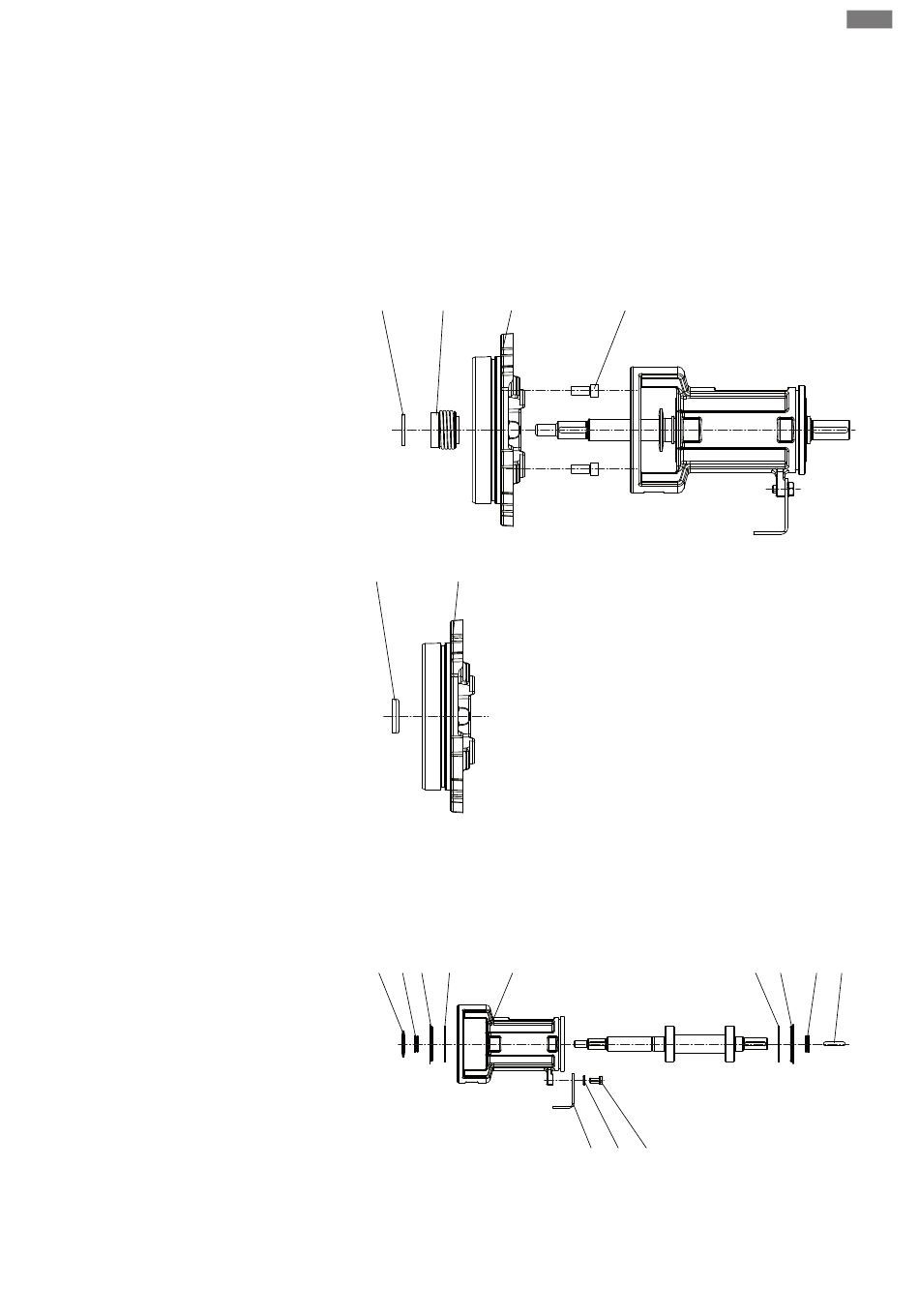

Fig. 18: Uitvoering met mechanische afdichting
9.1
10
Fig. 19: Huisdeksel, mechanische afdichting
1.
Afstandsring 9.2 eraf halen.
2.
Het draaiende deel van de mechanische afdichting 9.1 verwijderen.
3.
De inbusschroeven 15 losdraaien en het huisdeksel 10 verwijderen.
4.
Het stationaire deel van de mechanische afdichting 9.1 verwijderen.
4.5 4.3 4.2 4.4
5
Fig. 20: Lagerstoel
15
4.4 4.2
8.1 8.3 8.2
nl
4.3 3.3
31
