9.6
Installatie
9.6.1
Installatie as/lagerstoel
32
Onderhoud
4.1A

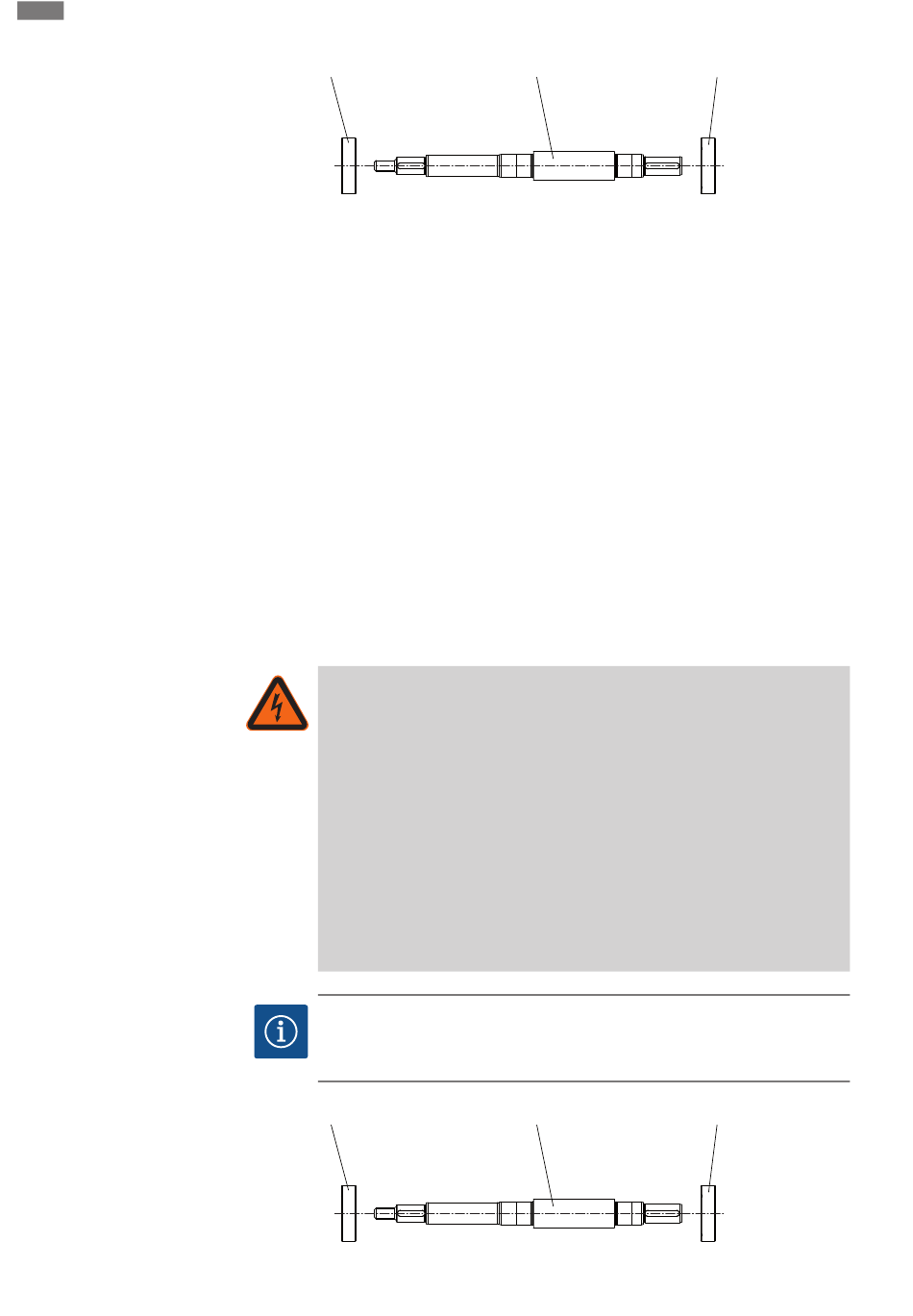

Fig. 21: As
1.
Vlakke spie 3.3 verwijderen.
2.
Spuitring 4.5 en V-afdichtingen 4.3 lostrekken.
3.
Lagerdeksel 4.2 en borgring 4.4 verwijderen.
4.
Zeskantschroef 8.2 losdraaien, borgring 8.3 verwijderen en de pompvoet 8.1 uit-
bouwen.
5.
As 3.1 volledig uit de lagerstoel 5 trekken.
6.
Kogellagers 4.1A en 4.1B van as 3.1 trekken.
Splitringen
De pomp is uitgerust met verwisselbare splitringen. Tijdens het bedrijf neemt de speling
toe vanwege slijtage. De gebruiksduur van de ringen hangt af van de bedrijfsomstan-
digheden. Als het debiet lager wordt en de motor een verhoogd stroomverbruik laat
zien, kan dit veroorzaakt zijn door een te grote spleetspeling. In dit geval de splitringen
vervangen.
De montage moet aan de hand van de detailtekeningen in het hoofdstuk „Demontage"
en de overzichtstekeningen in het hoofdstuk „Reserveonderdelen" plaatsvinden.
ƒ
De afzonderlijke delen vóór de montage reinigen en op slijtage controleren. Be-
schadigde of versleten onderdelen door originele reserveonderdelen vervangen.
ƒ
Opvulplekken vóór de montage met grafiet of soortgelijke middelen insmeren.
ƒ
O-ringen op beschadiging controleren en, indien nodig, vervangen.
ƒ
Vlakke afdichtingen altijd vervangen.
GEVAAR
Levensgevaar door elektrische stroom!
Het niet juist handelen bij werkzaamheden aan elektrische installaties kan overlijden
door een elektrische schok tot gevolg hebben!
• Laat werkzaamheden aan elektrische apparaten altijd door een elektromonteur
uitvoeren.
• Voor alle werkzaamheden de spanning van het aggregaat halen en beveiligen te-
gen opnieuw inschakelen.
• Beschadigingen aan de aansluitkabel van de pomp enkel door elektricien laten
verhelpen.
• Inbouw- en bedieningsvoorschriften van pomp, motor en ander toebehoren in
acht nemen!
• Na afsluiting van de werkzaamheden gedemonteerde beveiligingsinrichtingen,
bijvoorbeeld klemmenkastafdekking, weer monteren!
LET OP
Let op de tekeningen in het hoofdstuk „Reserveonderdelen".
4.1A
Fig. 22: As
3.1
3.1
4.1B
4.1B
WILO SE 2022-02
