5 - Instalação
5.3.1 -
Redutor da hélice e flange de suporte do motor
BTQ110/125

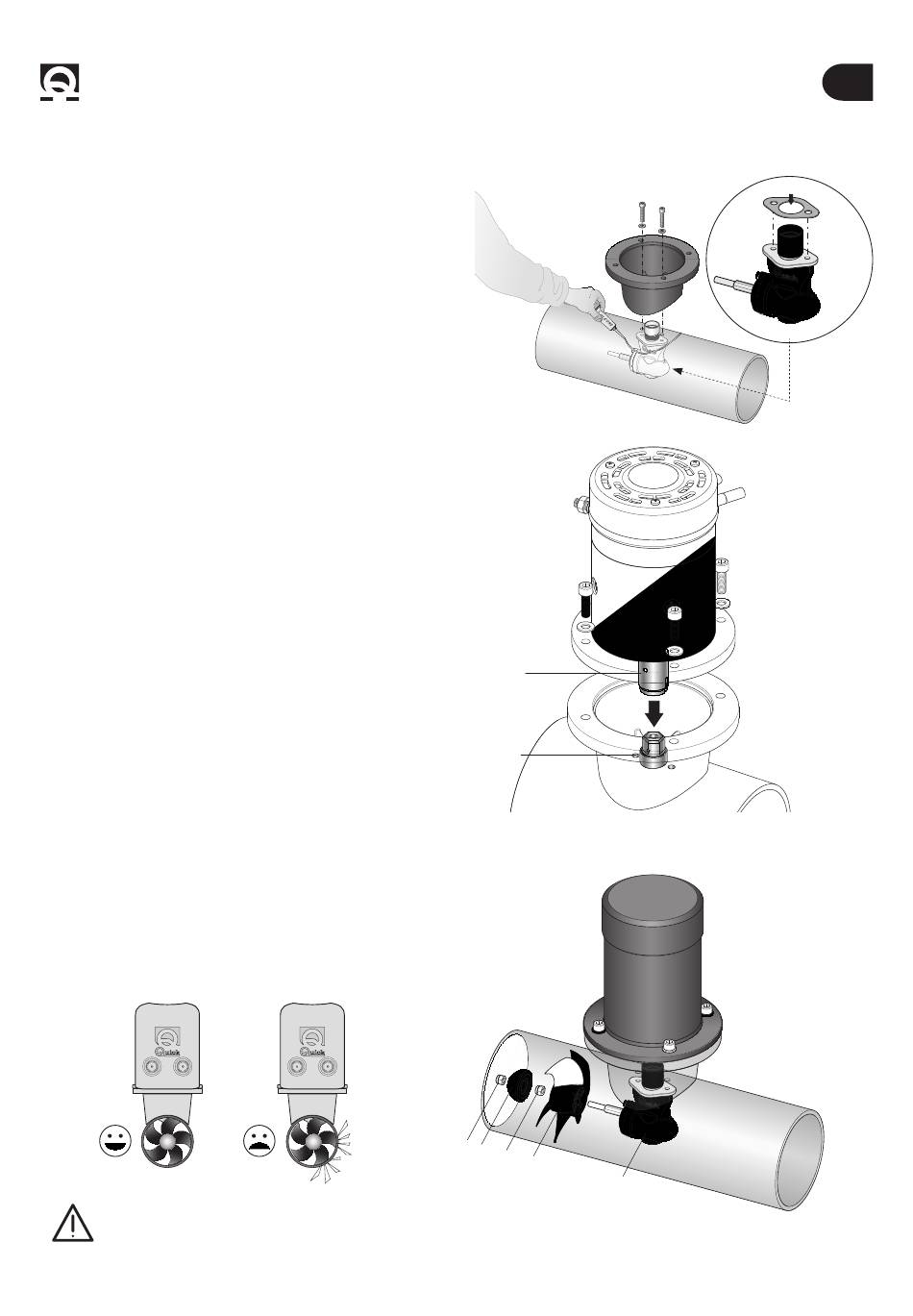

• Proceder com a montagem do redutor da hélice e a
específica vedação de estanquedades.
• Como ulterior precaução contra a entrada de água,
aplicar silicone para uso náutico na zona de contato entre
a flange e o tubo.
• Fixar tudo na flange utilizando os parafusos específicos e
as anilhas.
• IInserir o motor no flange acoplando as duas semi-juntas
elásticas.
Fixar com os 4 parafusos e arruelas fornecidas.
5.4.1 -
Montagem da hélice
BTQ110/125
• Inserir a hélice A no eixo do pé do redutor B, fixar a
hélice com a porca de autofrenagem C, inserir o ânodo D e
bloqueá-lo com a outra porca de autofrenagem C.
ATENÇÃO: certificar-se, uma vez terminada a
montagem, que a hélice esteja bem centrada no
interior do túnel.
MANUAL DE INSTALAÇÃO E USO BTQ SÉRIES D00 PT - SE - NL - REV003A
SEMI-JUNTA
ELÁSTICA
SEMI-JUNTA
ELÁSTICA
C D
C
A
B
séries BTQ
