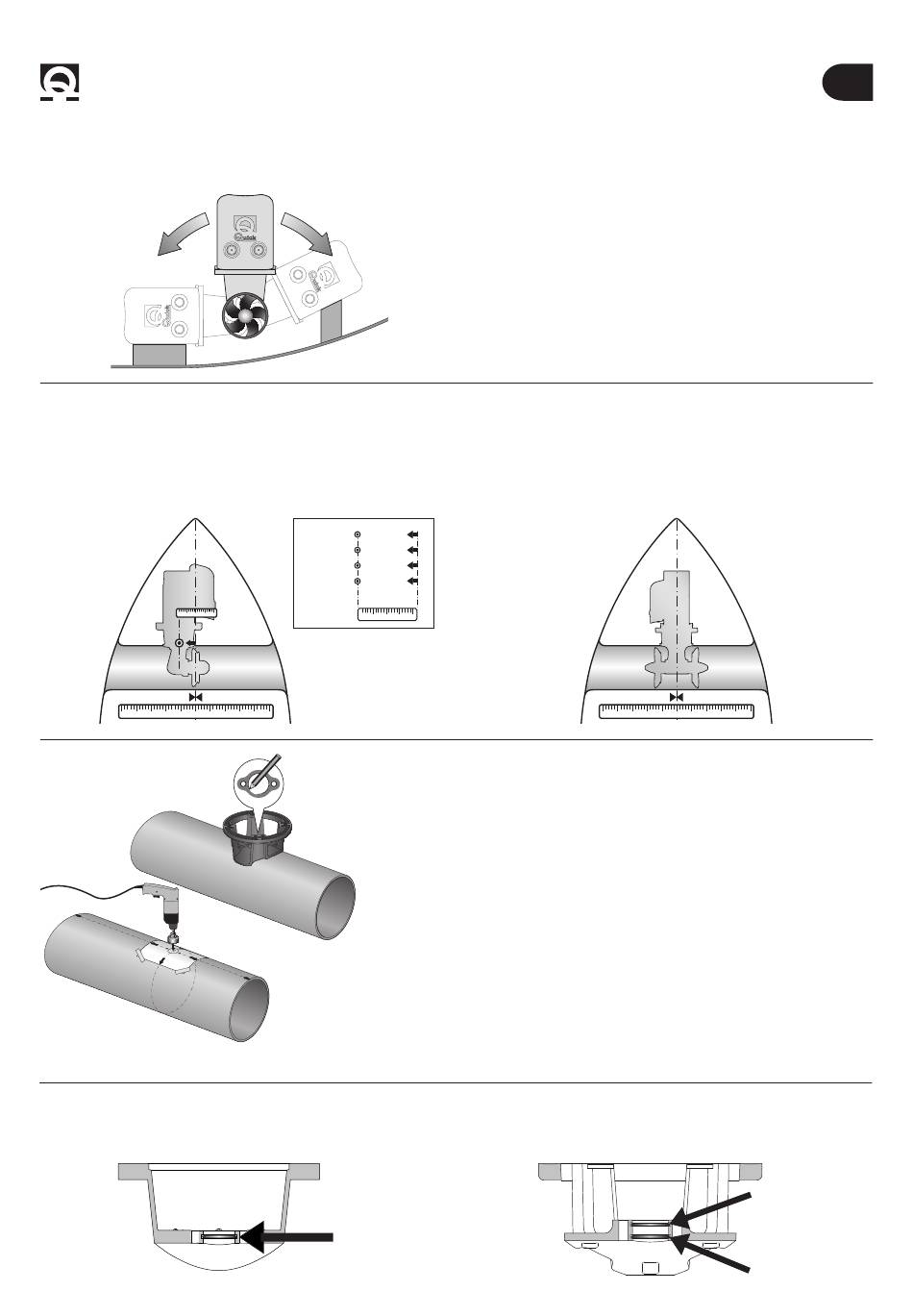

5.2 - Manöverpropellern
ENKEL PROPELLER
• För att placera propellern i röret skall man finna rörets
mittlinje och förflytta sig enligt det givna värdet (till höger
eller till vänster, se noten på sidan 23) i beskrivningen
som visas nedan så att propellern placeras exakt på mitten
av tunnelns interna längd.
0
1
2
3
0
1
2
3
4
5
6
BTQ110/125
• För in två o-ringar i de speciella sätena inuti
flänsen.
BTQ110
50 mm
BTQ125
50 mm
BTQ140
50 mm
BTQ180
50 mm
4
0
1
2
7
8
9
10
BTQ SERIEN D00 INSTALLATIONS- OCH BRUKSANVISNING - PT - SE - NL - REV003A
• Propellern kan installeras i vilken vinkel som helst inom
90º från vertikalen.
• Om den elektriska motorn är placerad med en vinkel som
är större än 30º från vertikalplanet, på grund av speciella
behov, är det nödvändigt att tillverka ett lämpligt stöd.
DUBBEL PROPELLER
• För att placera propellern i röret skall man finna rörets
mittlinje så att flänsen placeras exakt på mitten av tun-
nelns interna längd.
3
4
• Använd flänsen för att markera hålens centrum på röret.
• Fäst borrschablonen på referenspunkterna
och försäkra dig om att de ligger i exakt linje
med rörets mittlinje.
Observera att alla hål måste ligga i exakt linje
med tunnelns mittlinje eftersom tolleransen
mellan propellern och tunneln är minimal.
• Kontrollera att det inte finns några hartsrester
på kontaktytan mellan flänsen och röret. Dessa
skulle kunna förorsaka förskjutningar. Det är
nödvändigt att avlägsna med sandpapper alla
eventuella hartsrester eller andra möjliga hinder
för korrekt kontakt.
BTQ140/180/250/300
• För in två o-ringar i de speciella sätena inuti flänsen.
BTQ-serien
0
1
2
3
4
5
6
7
8
9
10
SE
27
