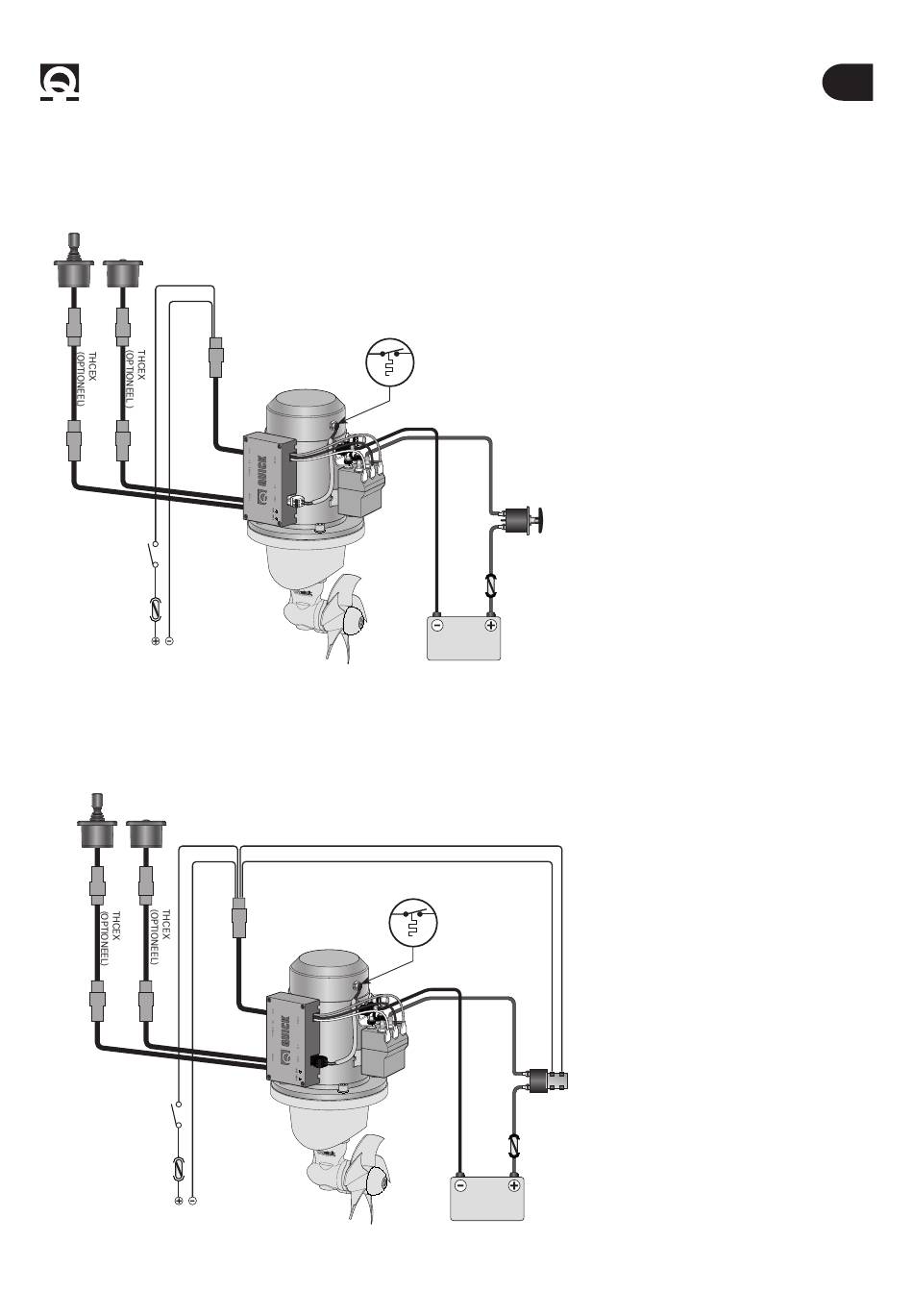

6 - Aansluitschema
6.0 - Basissystem BTQ110
Aansluitvoorbeeld med accuscheider
THC
THC
PAARS
SWART
SCHAKELAAR
SNELZEKERING
4A
*
OP DE
SERVICEACCU
6.1 - Basissystem BTQ125
Aansluitvoorbeeld med afstandsschakelaars
THC
THC
PAARS
SWART
SCHAKELAAR
SNELZEKERING
4A
*
OP DE
SERVICEACCU
TCXEX
(OPTIONEEL)
MOTOR
TCX
BOX
GRIS
GRIS
TCXEX
(OPTIONEEL)
MOTOR
TCX
BOX
BTQ SERIE D00 HANDLEIDING VOOR INSTALLATIE EN GEBRUIK PL- SE-NL - REV003A
**
THERMISCHE
BEVEILIGINGSINRICHTING
SWART
PAARS
ACCUSCHEIDER
ZEKERING
ZIE TABEL OP
PAG 38-39
*
ACCU
12/24V
**
THERMISCHE
BEVEILIGINGSINRICHTING
SWART
PAARS
AFSTANDSSCHAKELAARS
LINJE (OPTIONEEL)
ZEKERING
ZIE TABEL OP
S 38-39
*
ACCU
12/24V
BTQ-serien
* DE NEGATIEVE VAN DE ACCU-EENHEDEN IS
GEMEENSCHAPPELIJK.
* * LET OP: IN HET GEVAL VAN
OVERTEMPERATUUR ZAL DE THERMISCHE
BEVEILIGINGSEENHEID OP DE MOTOR
WORDEN GEOPEND EN ZAL HET NEGATIEVE
CONTACT OP DE AFSTANDSSCHAKELAAR
WORDEN ONDERBROKEN.
NL
47
