5 - Installatie
5.3.1 -

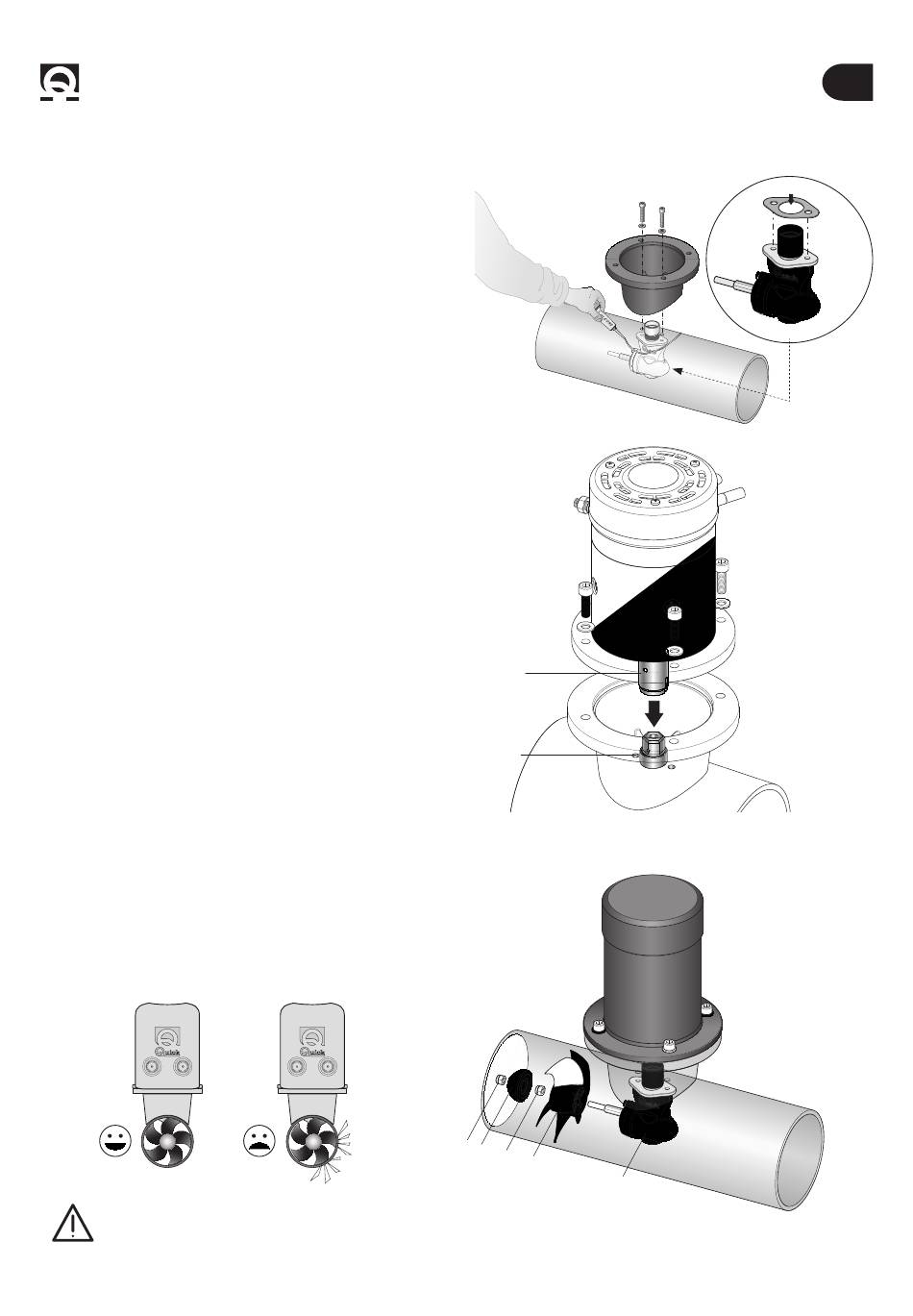

Voet van de reductor en flens van de motorsteun
BTQ110/125
• Monteer de voet van de reductor met de specifieke af-
dichting.
• Als verdere voorzorg tegen het binnendringen van water
kan silicone voor boten worden aangebracht in de contact-
zone tussen de flens en de tunnel of buis.
• Bevestig het geheel met de flens door middel van de
specifieke schroeven met dichtingsringen.
• Plaats de motor op de flens door de twee semielastische
koppelingen te koppelen.
Bevestig met de 4 meegeleverde schroeven en sluitringen.
5.4.1 -
Montage van de propeller
BTQ110/125
Plaats de propeller A op de as van de voet van de reductor
B, bevestig de propeller met de zelfremmende moer C,
plaats de anode D en vergrendel deze met de andere ze
fremmende moer C.
LET OP: verzeker u ervan dat na de assemblage
de propeller correct in de tunnel is gecentreerd
BTQ SERIE D00 HANDLEIDING VOOR INSTALLATIE EN GEBRUIK PL- SE-NL - REV003A
SEMI-ELASTISCHE
KOPPELING
SEMI-ELASTISCHE
KOPPELING
C D
C
A
BTQ-serien
B
NL
45
