De GMC Ecoline 8304
aansluiten

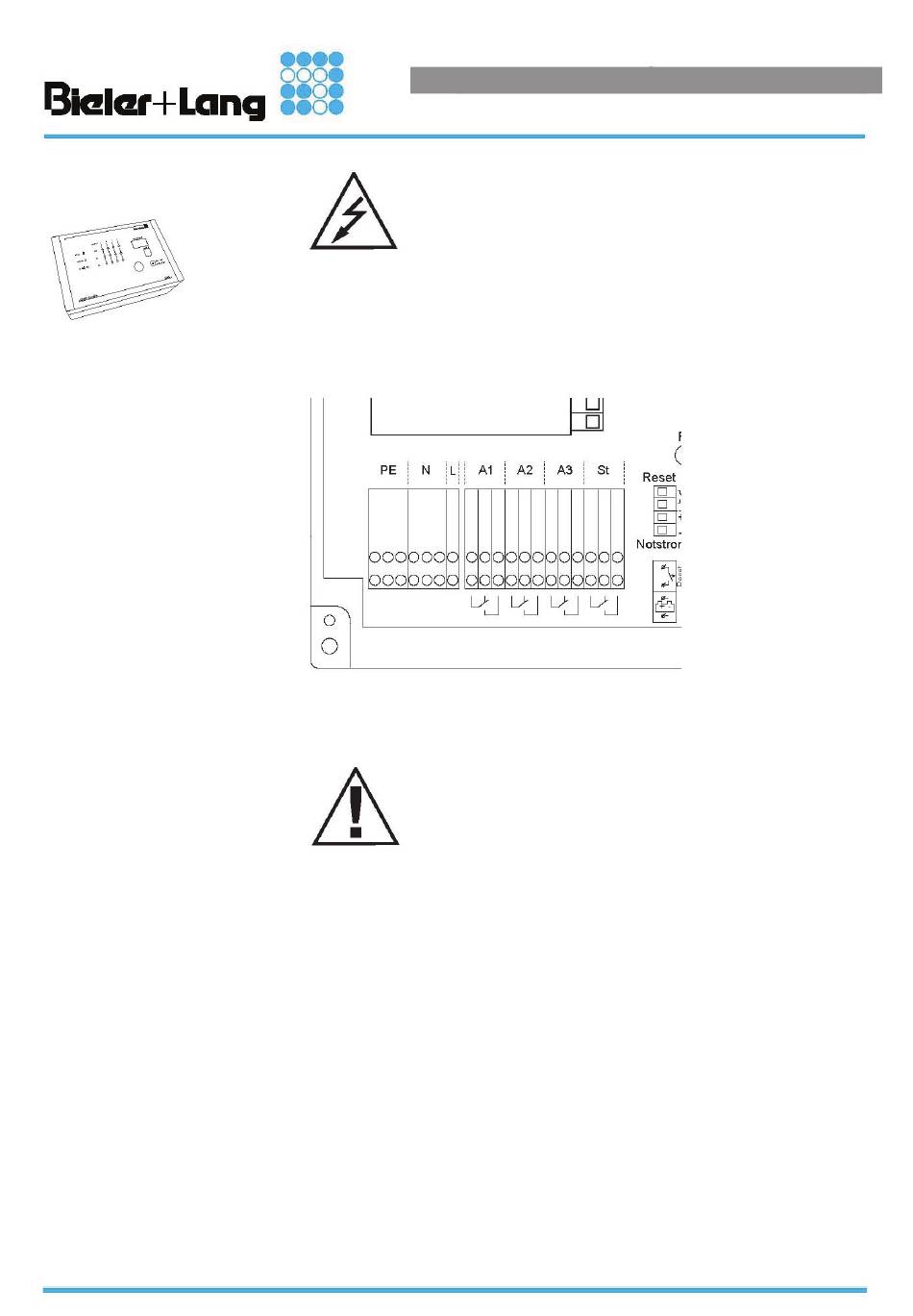

Alarmuitgang aansluitingen
Gasdetectiesysteem
GMC Ecoline 8304 GM Ecoline HC50
Instructies voor gebruik en plaatsing
Waarschuwing: netspanning! Alvorens het werk aan te vatten, alle
elektrische kabels afkoppelen van de stroomtoevoer.
Het isolatiepaneel van de bodemplaat verwijderen. Dit terugplaatsen als de aansluitingen voltooid
zijn.
• Terminals PE / N / L
Stroomtoevoer 230 VAC. De meegeleverde kabelbus gebruiken. Voor voldoende trekontlasting
zorgen door de bus correct vast te draaien.
Als veiligheid, een 6 A zekering plaatsen in de stroomtoevoer naar het
systeem! (Zie typische kring)
• Terminals A1
Schakelcontacten: Alarm 1 / pre-alarm (max. 230VAC, 4A)
• Terminals A2
Schakelcontacten: Alarm 2 / hoofdalarm (max. 230VAC, 4A)
• Terminals A3/hoorn
Schakelcontacten: externe hoorn (max. 230VAC, 4A)
• Terminals Stop/Fout
Schakelcontacten: controller- en sensorfouten (max. 230VAC, 4A)
Instructies voor de kabelaansluiting
• Kabels doorvoeren via support diafragma's: Een opening maken in het diafragma met een
Philips schroevendraaier. Een gepaste kabellengte door de opening voeren. Voor een optimale
afsluiting, de kabel ongeveer 10 mm terugtrekken om een kraag te vormen met nauwe sluiting
rond de kabel.
• Ongeveer 6 tot 7 mm van de isolatie van de individuele draden.
• De tip van een kleine schroevendraaier in de rechthoekige opening van de terminal invoeren. De
schroevendraaier voorzichtig omhoog tillen om de terminal te openen.
• Het gestripte uiteinde van de correcte draad in de terminal duwen. De schroevendraaier loslaten
om de draad te klemmen.
• Zacht aan de draad trekken om na te gaan of deze goed is geklemd.
• Zorg ervoor dat geen ongeïsoleerd deel van de draad uit de terminal steekt.
• Enkel draden gebruiken met een maximale doorsnede van 1,5 mm².
Contacten getoond in
alarmsituatie!
