De GM Ecoline HC50
afstellen
Gasdetectiesysteem
GMC Ecoline 8304 GM Ecoline HC50
Instructies voor gebruik en plaatsing
Elektrostatisch gevoelige componenten. Contact met deze onderdelen kan
deze beschadigen of vernielen. Niet aanraken! PCB's enkel op de randen
vastnemen. Alvorens het werk aan te vatten, zorgen dat u elektrostatisch
ontladen bent door geaarde metalen onderdelen aan te raken.
Vereiste accessoires
• Voltmeter met meetkabels
• Testgas set met:
- 1 x minican met testgas:
Voor aardgas:
1,76 vol % (40 % LEL) methaan in synthetische lucht
Voor vloeibaar gas / LPG:
0,68 vol % (40 % LEL) propaan in synthetische lucht
- 1 x minican synthetische lucht
- Drukregelaar met controleklep en stroommeter
- Testgas kap
- Schroevendraaier voor afstelling

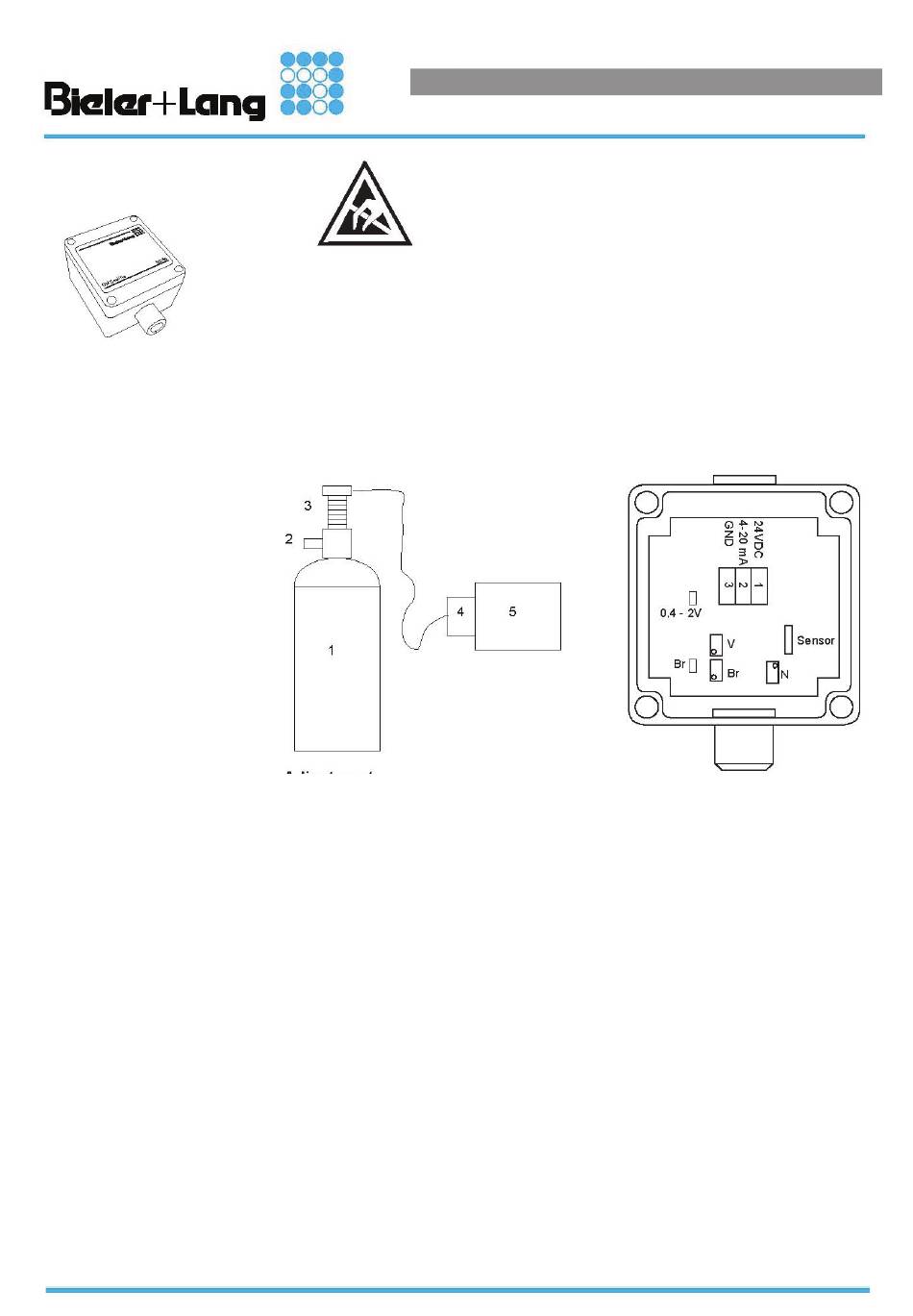

1: Testgas
2: Controleklep
3: Debietmeter
4: Testgas kap
5: Sensor
Afstelling
• De kap van de behuizing afnemen
• Een voltmeter aansluiten op de 0,4-2V testbussen.
• De testgas kap op de sensor plaatsen.
• Testgas toepassen aan een debiet van 10 - 20 l/u (2e schaalverdeling).
Nul afstelling
• Geen gas aanbrengen (synthetische lucht) als de omgeving het te detecteren gas bevat.
• Wacht tot de 0,4-2V spanning waarde gestabiliseerd is.
• De "Br" vermogensmeter aanpassen tot de waarde 0,40 VDC (=4 mA) bedraagt.
Versterking
• Testgas toepassen in een gekende concentratie:
Voor aardgas:
1,76 vol % (40 % LEL) methaan in synthetische lucht
Voor vloeibaar gas / LPG:
0,68 vol % (40 % LEL) propaan in synthetische lucht
• Wacht tot de 0,4-2V spanning waarde gestabiliseerd is.
• De "V" vermogensmeter aanpassen tot de waarde 1,04 VDC (=10,4 mA) bedraagt.
• De GMC Ecoline 8304 moet een waarde hebben van 40 % LEL voor het gepaste meetkanaal,
alarmstadia 1 en 2 moeten inschakelen en de ingebouwde signaalgever moet weerklinken.
• Een voltmeter aansluiten op de "Br" testbussen.
• Als het meetsignaal kleiner is dan 0,02 VDC (20 mVDC), de sensor vervangen.
Eindmetingen
• De kabels van testgas en meting loskoppelen.
• De kap terugplaatsen op de behuizing.
• Een testrapport opstellen.
