De GMC Ecoline 8304
aansluiten

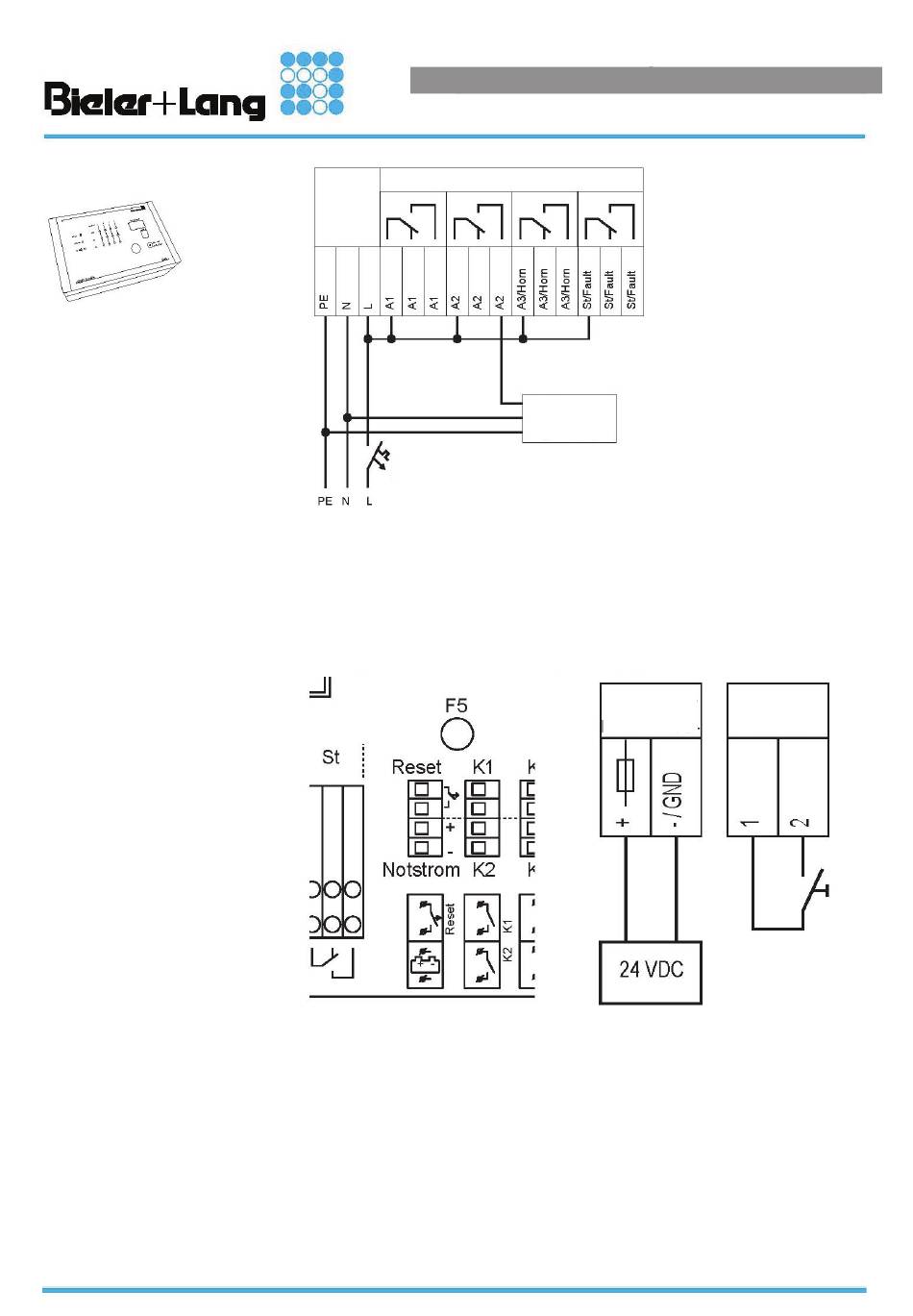

Typische kring
Optie
- Externe reset
- Noodstroomvoorziening
Gasdetectiesysteem
GMC Ecoline 8304 GM Ecoline HC50
Instructies voor gebruik en plaatsing
Relaiscontacten getoond in alarmsituatie
Zekering 6 A
voor veilige
uitschakeling
In optie kan de eenheid geleverd worden om te werken op een 24 VDC stroomtoevoer. De
stroomtoevoer moet voldoen aan de eisen vermeld in de technische gegevens. Zekering F5 (1
A/T) beschermt de eenheid. Bij het aansluiten van de eenheid, zorgen voor correcte polariteit.
Een verdere optie staat afstandsbediening van de resetfunctie toe. In dit geval moet een knop met
normaal open contacten aangesloten worden op de externe resetingang. Waarschuwing: hier geen
externe stroomtoevoer aansluiten!
Instructies voor kabelaansluiting
• Kabels doorvoeren via support diafragma's: een opening maken in het diafragma met een Philips
schroevendraaier. Een gepaste kabellengte door de opening voeren. Voor een optimale afsluiting, de
kabel ongeveer 10 mm terugtrekken om een kraag te vormen met nauwe sluiting rond de kabel.
• Ongeveer 8 mm van de isolatie van de individuele draden verwijderen.
• De tip van een kleine schroevendraaier plaatsen op de witte release knop van de juiste terminal.
Licht drukken op de schroevendraaier om de ronde terminal ernaast te openen.
• Het gestripte uiteinde van de correcte draad in de terminal duwen. De druk op de schroevendraaier
verminderen om de draad te klemmen.
• Zacht aan de draad trekken om na te gaan of deze goed is geklemd.
• Zorg ervoor dat geen ongeïsoleerd deel van de draad uit de terminal steekt.
• Enkel draden gebruiken met een maximale doorsnede van 1,5 mm².
Sluitend
magneetventiel
in de gastoevoer
Noodstroom-
voorziening
Externe reset
