De GM Ecoline HC50
aansluiten
Gasdetectiesysteem

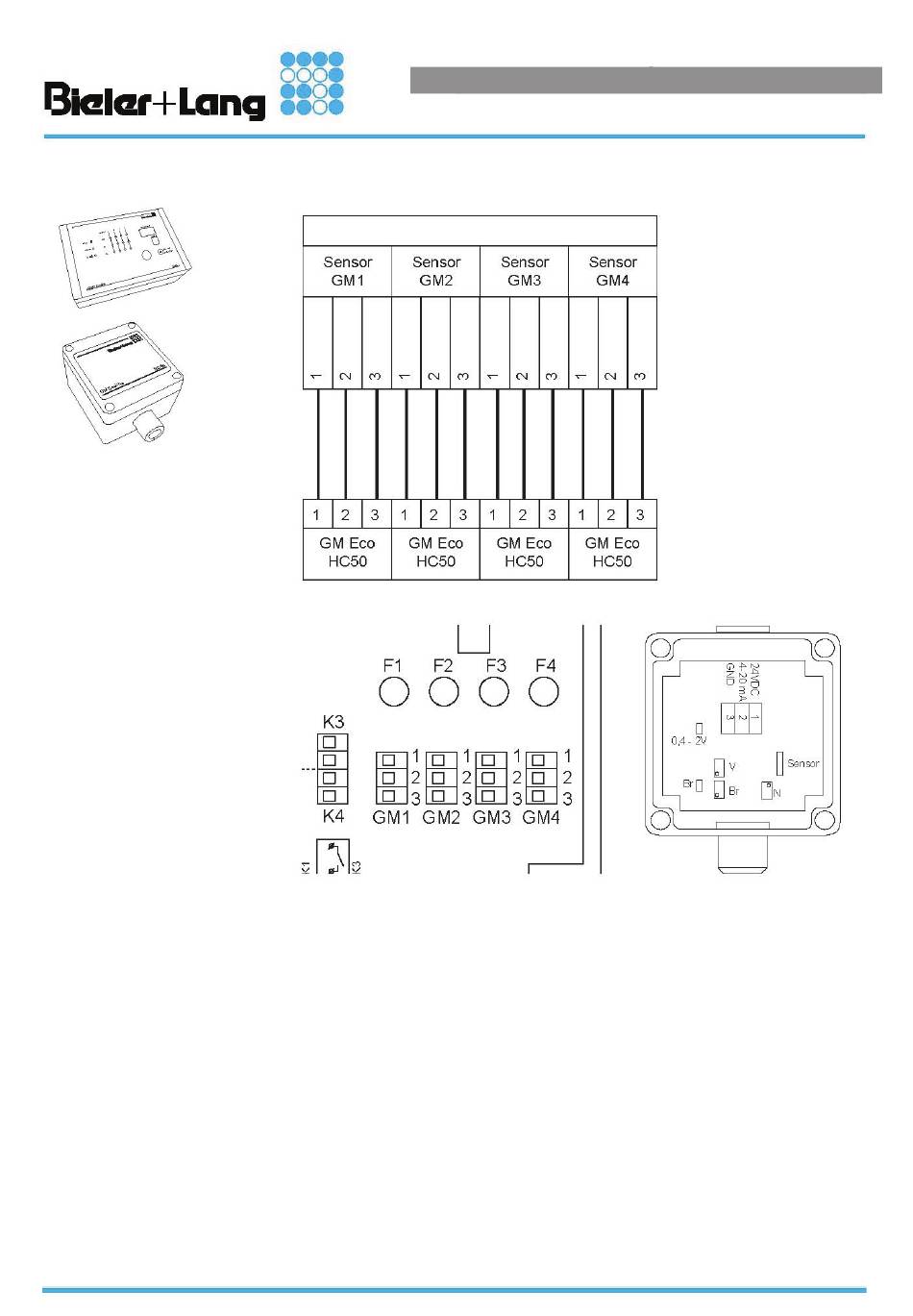

GMC Ecoline 8304 GM Ecoline HC50
Instructies voor gebruik en plaatsing
Gasdetectoren
PCB voor GMC Ecoline 8304
Instructies voor kabelaansluiting
• Kabels doorvoeren via support diafragma's: een opening maken in het diafragma met een Philips
schroevendraaier. Een gepaste kabellengte door de opening voeren. Voor een optimale afsluiting,
de kabel ongeveer 10 mm terugtrekken om een kraag te vormen met nauwe sluiting rond de kabel.
• Ongeveer 8 mm van de isolatie van de individuele draden verwijderen.
• De tip van een kleine schroevendraaier plaatsen op de witte release knop van de juiste terminal.
Licht drukken op de schroevendraaier om de ronde terminal ernaast te openen.
• Het gestripte uiteinde van de correcte draad in de terminal duwen. De druk op de
schroevendraaier verminderen om de draad te klemmen.
• Zacht aan de draad trekken om na te gaan of deze goed is geklemd.
• Zorg ervoor dat geen ongeïsoleerd deel van de draad uit de terminal steekt.
• Enkel draden gebruiken met een maximale doorsnede van 1,5 mm².
PCB voor GM Eco HC50
