Instructies voor gebruik en plaatsing
Als de hierboven beschreven operaties voltooid zijn, de volgende handelingen
uitvoeren:
• Om ongewenst losmaken van individuele kabels te vermijden, de verschillende kringen
samenbundelen met de meegeleverde kabelbinders. Zorg voor voldoende afstand tussen
de hoofdterminals en de schakelcontacten (indien gebruikt) en de SELV-kringen (detector
aansluitingen, externe reset).

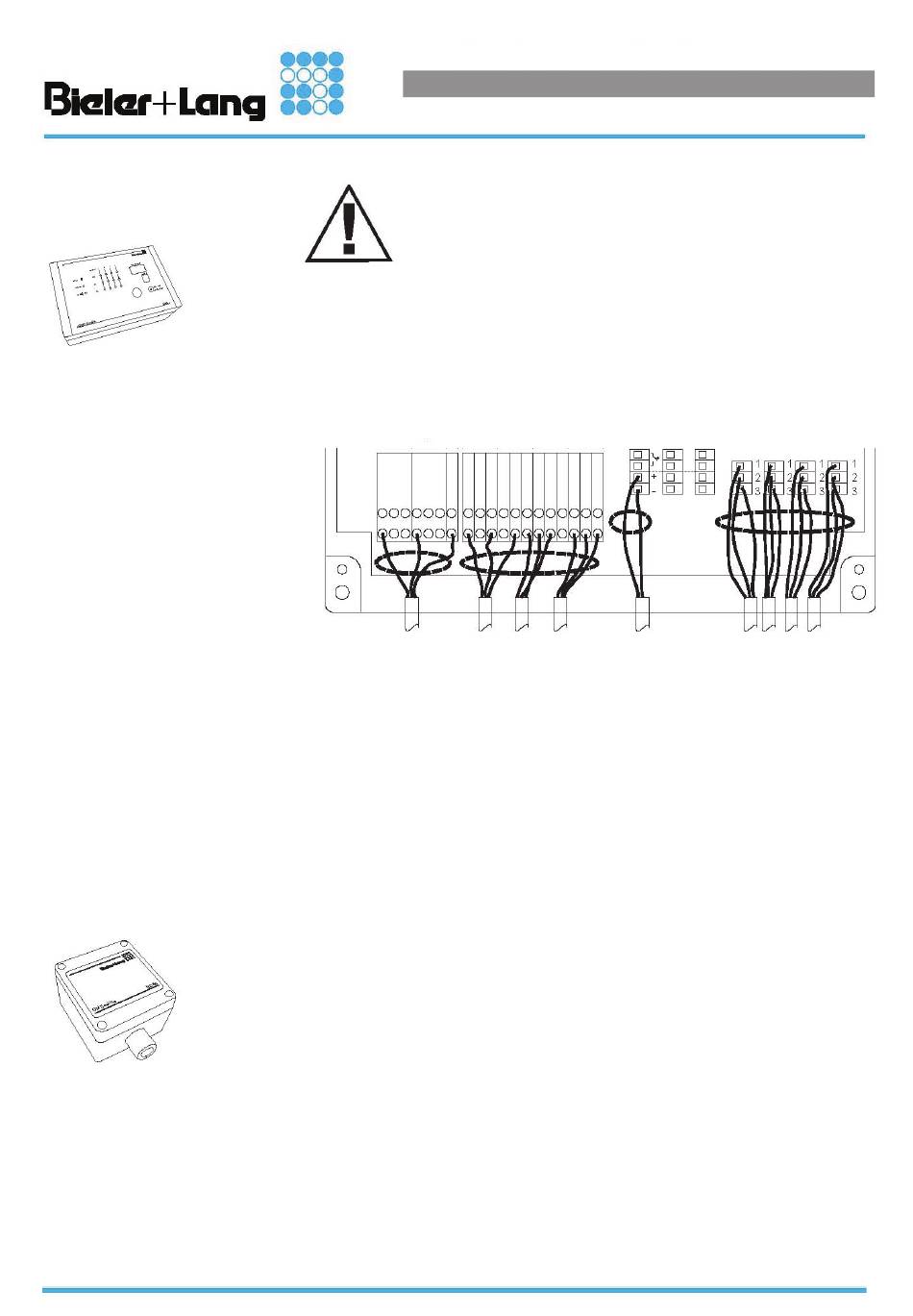

Een voorbeeld van de bundeling van verschillende kringen met kabelbinders
• De lintkabel van de afsluitplaat opnieuw aansluiten met de elektronica in de bodemplaat. De
connector zacht op zijn plaats drukken. Zorg dat de polariteit correct is. Dit wordt mechanisch
verzekerd door een tip op de zijde. De sluithefboom op de korte zijde van de connector moet
zich vastzetten.
• Het isolatiepaneel in de onderplaat terugplaatsen.
• De afsluitplaat zodanig plaatsen dat deze verzonken is. Zorg voor een correcte sluiting.
• Maak de afsluitplaat vast met de vier schroeven. De schroeven niet teveel aanspannen.
• De twee blauwe afsluitstrips terugplaatsen.
• De afsluiting verzonken plaatsen. Zorg voor een correcte sluiting van de dichting.
• Maak de afsluiting vast met de vier schroeven. De schroeven niet te vast aanspannen.
