De GMC Ecoline 8304
aansluiten
Optie - DC-schakelaar
Gasdetectiesysteem
GMC Ecoline 8304 GM Ecoline HC50
Instructies voor gebruik en plaatsing
Voor verdere schakeltaken zijn vier DC-schakelaars beschikbaar. Drie verschillende functies
kunnen hieraan toegewezen worden bij het instellen van het systeem. Gelieve de volgende
aansluitgegevens in acht te nemen: max. 32 VDC, max. 200 mA.
• Optie DC-schakelaar parallel met relais:
- K1 = Alarm 1 / pre-alarm
- K2 = Alarm 2 / hoofdalarm
- K3 = hoorn
- K4 = controller en sensor fouten
• Optie DC-schakelaar individueel alarm 1:
- K1 = Alarm 1 / pre-alarm meetpunt GM1
- K2 = Alarm 1 / pre-alarm meetpunt GM2
- K3 = Alarm 1 / pre-alarm meetpunt GM3
- K4 = Alarm 1 / pre-alarm meetpunt GM4
• Optie DC-schakelaar individueel alarm 2:
- K1 = Alarm 2 / hoofdalarm meetpunt GM1
- K2 = Alarm 2 / hoofdalarm meetpunt GM2
- K3 = Alarm 2 / hoofdalarm meetpunt GM3
- K4 = Alarm 2 / hoofdalarm meetpunt GM4
Externe schakeluitgangen
Instructies voor kabelaansluiting
• Kabels doorvoeren via support diafragma's: een opening maken in het diafragma met een Philips
schroevendraaier. Een gepaste kabellengte door de opening voeren. Voor een optimale afsluiting,
de kabel ongeveer 10 mm terugtrekken om een kraag te vormen met nauwe sluiting rond de kabel.
• Ongeveer 8 mm van de isolatie van de individuele draden verwijderen.
• De tip van een kleine schroevendraaier plaatsen op de witte release knop van de juiste terminal.
Licht drukken op de schroevendraaier om de ronde terminal ernaast te openen.
• Het gestripte uiteinde van de correcte draad in de terminal duwen. De druk op de
schroevendraaier verminderen om de draad te klemmen.
• Zacht aan de draad trekken om na te gaan of deze goed is geklemd.
• Zorg ervoor dat geen ongeïsoleerd deel van de draad uit de terminal steekt.
• Enkel draden gebruiken met een maximale doorsnede van 1,5 mm².

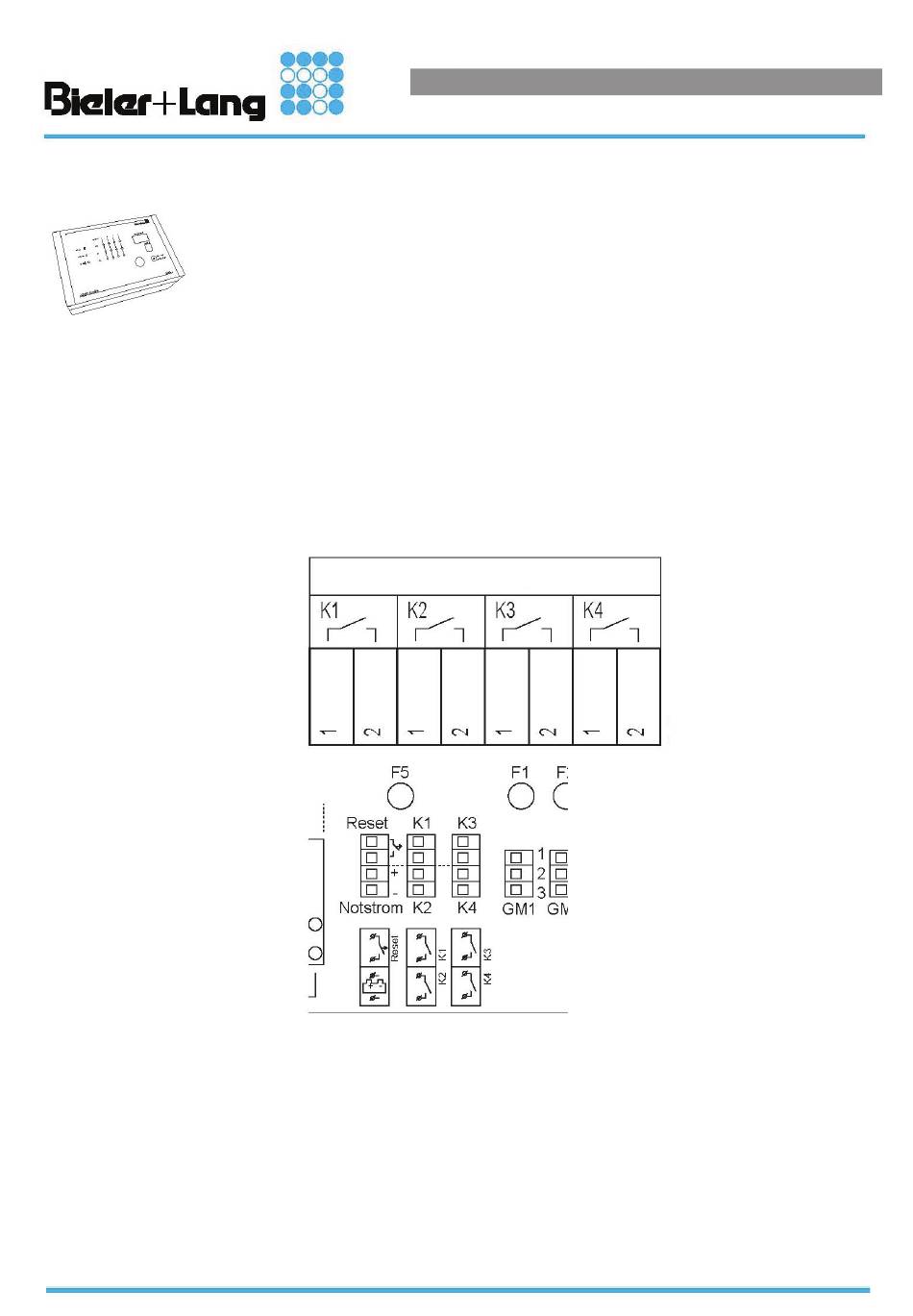

Contacten getoond in
alarmsituatie!
