Drie toetsen zijn real time modi:
Bij ieder van deze modi wijzen de gekleurde kringen op een witte achtergrond
op verzadiging: de achtergrond van de kring krijgt een kleur, wanneer de gemeten weg mogelijk verzadigd is
Wanneer de identificatieschijf overeenkomt met een gesimuleerde weg (bijvoorbeeld driefasen met 3 draden, met selectie A1A2,
methode van de 2 elementen, zie de aansluitingen in § 4.6), is deze weg mogelijk verzadigd als minstens een voor de berekening
hiervan gebruikte wegen mogelijk verzadigd is.
Op dezelfde manier is, als de verzadigingsschijf overeenkomt met een samengestelde spanningsweg, laatstgenoemde mogelijk
verzadigd als minstens een van de enkelvoudige spanningswegen die voor de berekening hiervan dienen, mogelijk verzadigd is.
2.5.4. DE ANDERE TOETSEN
De functies van de andere toetsen van het toetsenbord zijn:
Weergave
Functie
Configuratietoets.
Schermkopie bezig en toegang tot de schermen al in het geheugen opgeslagen.
Helptoets: geeft informatie over de functies en symbolen die voor de huidige weergavemodus
gebruikt worden.

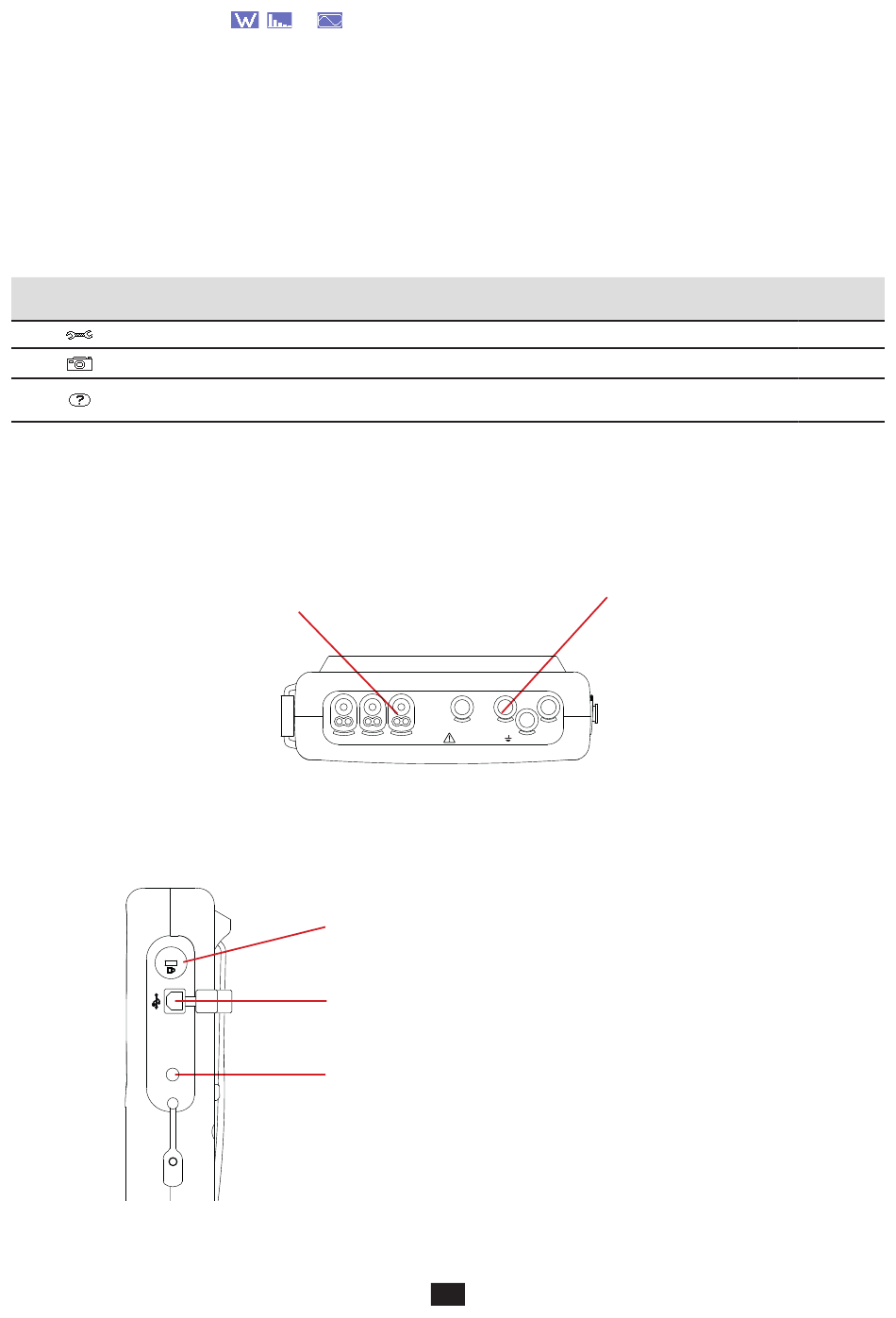

2.6. DE CONNECTOREN
2.6.1. AANSLUITKLEMMEN
Deze op het bovenste gedeelte geplaatste connectoren zijn als volgt onderverdeeld:
3 stroom ingangsklemmen voor ampèremetersensoren
(MN-tang, C-tang, AmpFlex
2.6.2. ZIJCONNECTOREN
Deze zich aan de rechterkant van het apparaat bevindende connectoren worden als volgt gebruikt:
Figuur 5 : de zijconnectoren
,
en
.
, PAC-tang, E3N-tang, enz.).
®
L1/A
L2/B
Figuur 4 : de aansluitklemmen
Antidiefstalvoorziening. Hiermee kan het apparaat aan een hangslot bevestigd
worden.
USB-connector. Met deze connector kan het apparaat worden aangesloten op
een PC.
Connector naar netvoedingskastje. Hiermee is opladen van de accu en werking
op het spanningsnet mogelijk.
, waarin de nummers of wegtypes vermeld staan,
4 spanning ingangsklemmen.
L2/B
N/D
L1/A
L3/C
L3/C
1000V CAT III
600V CAT IV
13
.
Zie
§ 4
§ 11
§ 12
