7.1.4. HET BEELDSCHERM RMS VOOR L1
Dit scherm geeft de fasespanning en de stroom van de fase 1 weer.
Effectieve waarde van de spanning
en de stroom.
As van de waarden van de stroom
en de spanning met automatische
schaalinstelling.
Cursor momentane waarde. Gebruik
voor het verplaatsen van de cursor
de toetsen of .
Opmerking: De filters L2 en L3 geven de stroom en de spanning respectievelijk op de fasen 2 en 3 weer. Het scherm is gelijk aan
dat wat voor het filter L1 wordt weergegeven.
7.2. METING VAN DE TOTALE HARMONISCHE VERVORMING
Het submenu THD geeft de golfvormen weer van een periode (wisseling) van de gemeten signalen en de totale harmonische
vervormingsfactoren van spanning en stroom. De percentages worden weergegeven met de RMS basiswaarde als referentie (%f),
of (uitsluitend voor de C.A 8333) met de RMS waarde zonder DC als referentie (%r) aan de hand van de in het configuratiemenu
gekozen referentie.
7.2.1. HET BEELDSCHERM THD IN 3U
Dit scherm geeft de golfvormen weer van een periode van de samengestelde spanningen en de totale harmonische
vervormingsfactoren.
Harmonische vervormingsfactoren
voor iedere curve.
As van de waarden van de spanning
met automatische schaalinstelling.
Cursor momentane waarde. Gebruik
voor het verplaatsen van de cursor
de toetsen of .
7.2.2. HET BEELDSCHERM THD IN 3V
Dit scherm geeft de golfvormen weer van een periode van de fasespanningen en de totale harmonische vervormingsfactoren.
Harmonische vervormingsfactoren
voor iedere curve.
As van de waarden van de spanning
met automatische schaalinstelling.
Cursor momentane waarde. Gebruik
voor het verplaatsen van de cursor
de toetsen of .

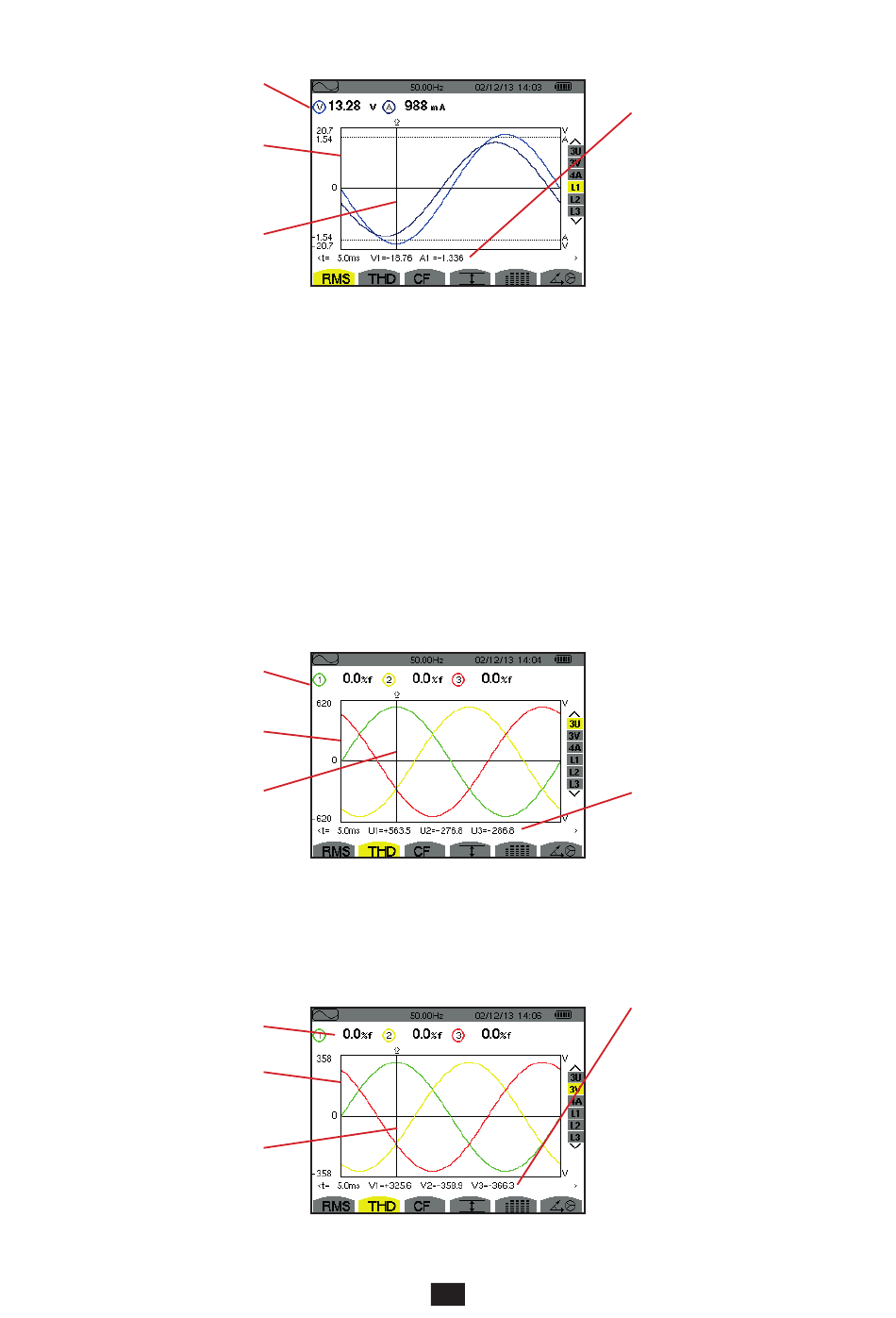

Figuur 56 : Het beeldscherm RMS voor L1
Figuur 57 : Het beeldscherm THD in 3U
Figuur 58 : Het beeldscherm THD in 3V
44
M o m e n t a n e w a a r d e n v a n d e
signalen op de positie van de cursor.
t: relatieve tijd ten opzichte van het
begin van de periode.
V1: momentane waarde van de
fasespanning van fase 1.
A1: momentane waarde van de
stroom van fase 1.
M o m e n t a n e w a a r d e n v a n d e
signalen op de positie van de cursor.
t: relatieve tijd ten opzichte van het
begin van de periode.
U1: momentane waarde van de
samengestelde spanning tussen de
fasen 1 en 2 (U12).
U2: momentane waarde van de
samengestelde spanning tussen de
fasen 2 en 3 (U23).
U3: momentane waarde van de
samengestelde spanning tussen de
fasen 3 en 1 (U
).
31
M o m e n t a n e w a a r d e n v a n d e
signalen op de positie van de cursor.
t: relatieve tijd ten opzichte van het
begin van de periode.
V1: momentane waarde van de
fasespanning van fase 1.
V2: momentane waarde van de
fasespanning van fase 2.
V3: momentane waarde van de
fasespanning van fase 3.
