7.6.2. HET BEELDSCHERM VAN DE VECTORVOORSTELLING IN 3U
Dit scherm geeft de vectorvoorstelling van de basiscomponenten van de samengestelde spanningen. Het geeft hier de bijbehorende
grootheden (module en fase van de samengestelde spanningsvectoren) van, alsmede de omgekeerde onbalansfactoren van
spanning. De referentievector van de afbeelding (om 3 uur) is U1.
De weergegeven gegevens zijn gelijk aan die beschreven zijn in § 7.6.1 maar betreffen de samengestelde spanning.
7.6.3. HET BEELDSCHERM VAN DE VECTORVOORSTELLING IN 3A
Voor de bronnen met een nulleider geeft dit scherm vectorvoorstelling weer van de basiscomponenten van de fasespanningen
en stroom. Voor de driefasen met 3 draden (bron zonder nulleider) geeft dit scherm uitsluitend de vectorvoorstelling weer van de
basiscomponenten van de stroomwaarden. Het geeft hier de bijbehorende grootheden (module en fase van de stroomvectoren)
van, alsmede de omgekeerde onbalansfactoren van stroom. De referentievector van de afbeelding (om 3 uur) is A1.
De weergegeven gegevens zijn gelijk aan die beschreven zijn in § 7.6.1 maar betreffen de stroom.
7.6.4. HET BEELDSCHERM VAN DE VECTORVOORSTELLING IN L1
Bij aanwezigheid van een nulleider geeft dit scherm de vectorvoorstelling weer van de basiscomponenten van de fasespanning en
de stroom van een fase. Het geeft hier de bijbehorende grootheden (module en fase van de stroom- en fasespanningsvectoren)
van. De referentievector van de afbeelding (om 3 uur) is die van de stroom.
|V1| : module van de vector
van de basiscomponent van de
fasespanning van de fase 1.
|A1| : module van de vector van de
basiscomponent van de stroom van
de fase 1.
F
: faseverschuiving van
VA
de basiscomponent van de
fasespanning van de fase 1 ten
opzichte van de basiscomponent
van de stroom van de fase 1.
Opmerking: L2 en L3 geven de vectorvoorstelling weer van de basiscomponenten van de fasespanningen en stroomwaarden
van respectievelijk de fasen 2 en 3. Zij geven hier de bijbehorende grootheden (module en fase van de stroom- en
fasespanningsvectoren, respectievelijk van de fasen 2 en 3) van. De referentievector van de afbeelding (om 3 uur)
is die van de stroom (respectievelijk A2 en A3).

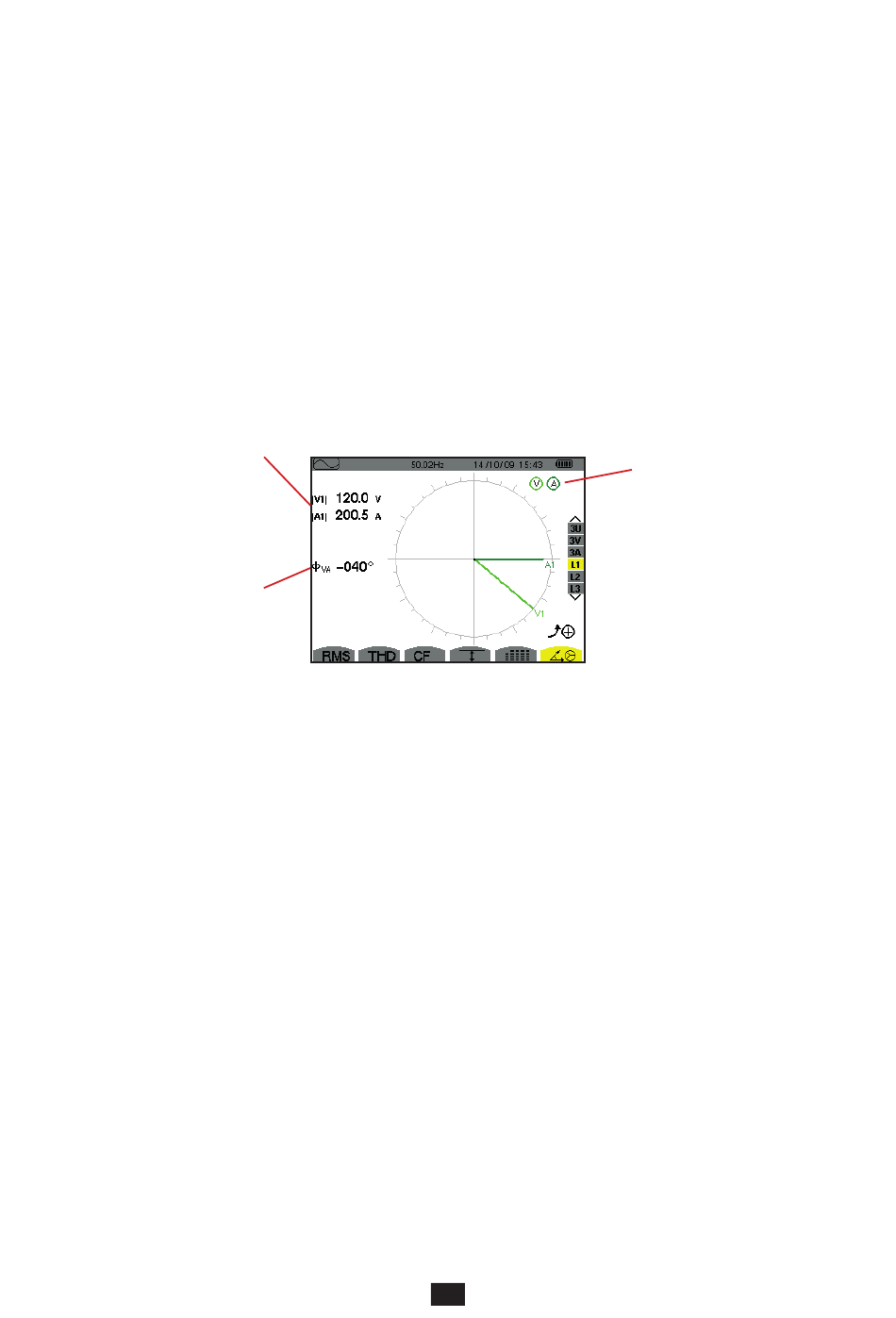

Figuur 72 : Het beeldscherm van de vectorvoorstelling in L1
50
Schijven om de potentiële
wegverzadiging aan te geven.
