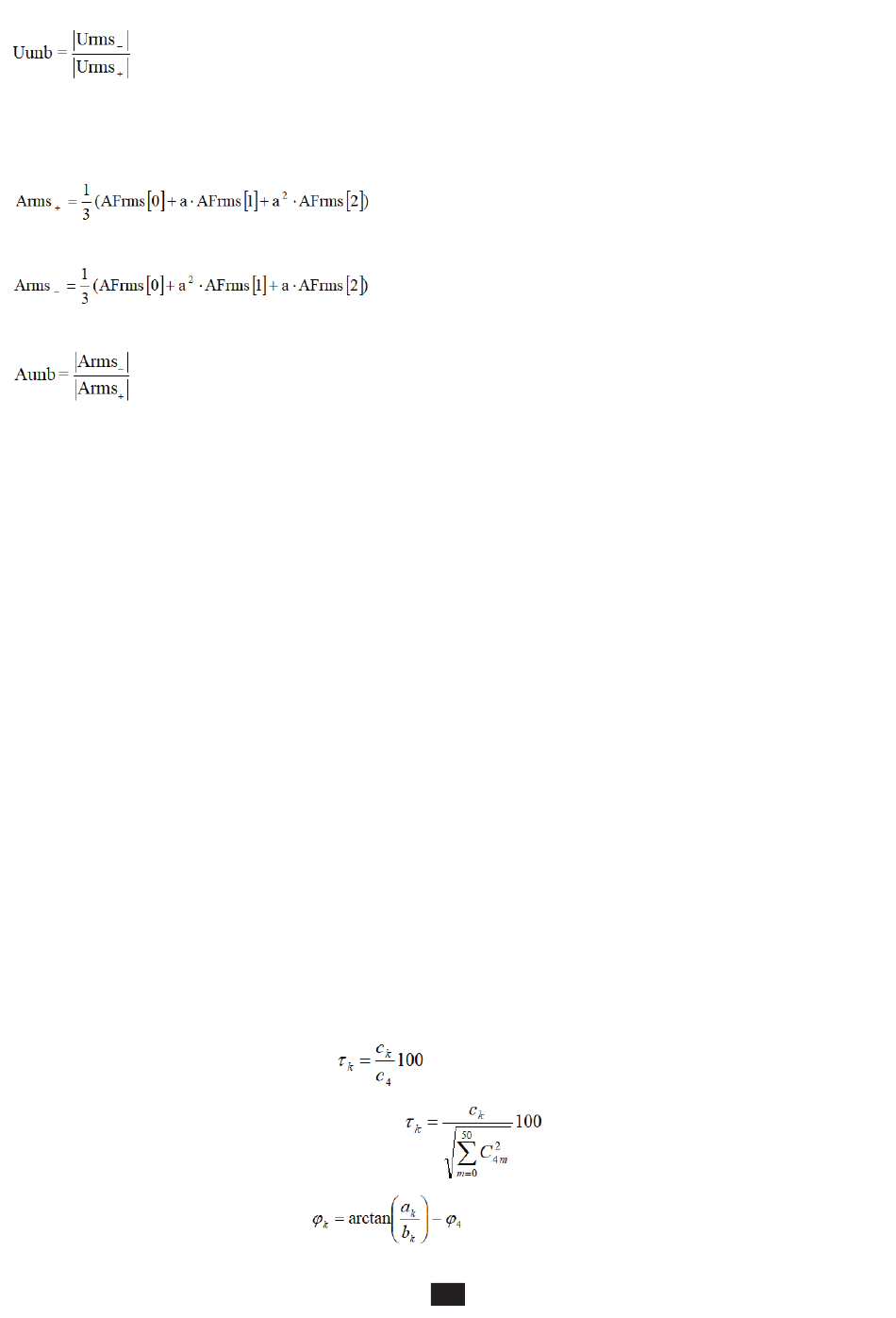

Omgekeerde onbalansfactor van de samengestelde spanningen in een distributiesysteem zonder nulleider
Opmerking: Worden opgeslagen met de omgekeerde onbalansfactor in een trendregistratie van de volgende grootheden: Uns =
|Vrms-| en Ups=|Urms+| (respectievelijk de normen van de omgekeerde en directe symmetrische basiscomponenten).
Directe symmetrische basisstroom (vector)
Omgekeerde symmetrische basisstroom (vector)
Omgekeerde onbalansfactoren van de stroomwaarden
Opmerking: Worden opgeslagen met de omgekeerde onbalansfactor in een trendregistratie van de volgende grootheden: Ans =
|Arms-| en Aps=|Arms+| (respectievelijk de normen van de omgekeerde en directe symmetrische basiscomponenten).
16.1.2.9. Effectieve basiswaarden (exclusief nulleider – over een seconde)
Deze worden berekend vanaf gefilterde (momentane) vectorwaarden. Met een digitaal filter bestaande uit 6 Butterworth
laagdoorlaatfilters categorie 2 met oneindige impulsrespons en een Butterworth hoogdoorlaatfilter categorie 2 met oneindige
impulsresponsie kunnen de basiscomponenten verwijderd worden.
16.1.2.10. Basishoekwaarden (exclusief nulleider – over een seconde)
Deze worden berekend vanaf gefilterde (momentane) vectorwaarden. Met een digitaal filter bestaande uit 6 Butterworth
laagdoorlaatfilters categorie 2 met oneindige impulsrespons en een Butterworth hoogdoorlaatfilter categorie 2 met oneindige
impulsresponsie kunnen de basiscomponenten verwijderd worden. De berekende hoekwaarden zijn die tussen:
2 fasespanningen
2 lijnstromen
2 samengestelde spanningen
Een fasespanning en een lijnstroom (distributiesystemen met nulleider)
Een samengestelde spanning en een lijnstroom (tweefasen distributiesystemen met 2 draden)
16.1.3. HARMONISCHE MODUS
16.1.3.1. FFT (excl. nulleider – over 4 opeenvolgende periodes om de seconde)
Deze worden gemaakt door FFT (16 bits) 1024 punten over 4 periodes met een rechthoekig venster (zie ook IEC 61000-4-7).
Vanaf de werkelijke gedeeltes bk en denkbeeldige gedeeltes ak, berekent men de vervormingsfactoren voor iedere rij (j) en voor
iedere fase (i) Vharm[i][j], Uharm[i][j] en Aharm[i][j] t.o.v. de grondgolf en de hoeken Vph[i][j], Uph[i][j] en Aph[i][j] t.o.v. de grondgolf.
Opmerking: De berekeningen worden opeenvolgend uitgevoerd: {V1;A1} vervolgens {V2;A2} vervolgens {V3;A3} vervolgens {U1;
U2} en tenslotte {U3}. In geval van een tweefasen distributiebron met 2 draden wordt het koppel {V1;A1} vervangen
door het koppel {U1 ; A1}.
Het percentage in % t.o.v. de grondgolf [% f] ⇔
Het percentage in % t.o.v. de totale RMS waarde [% r] ⇔
De hoek t.o.v. de grondgolf in graden [°] ⇔
