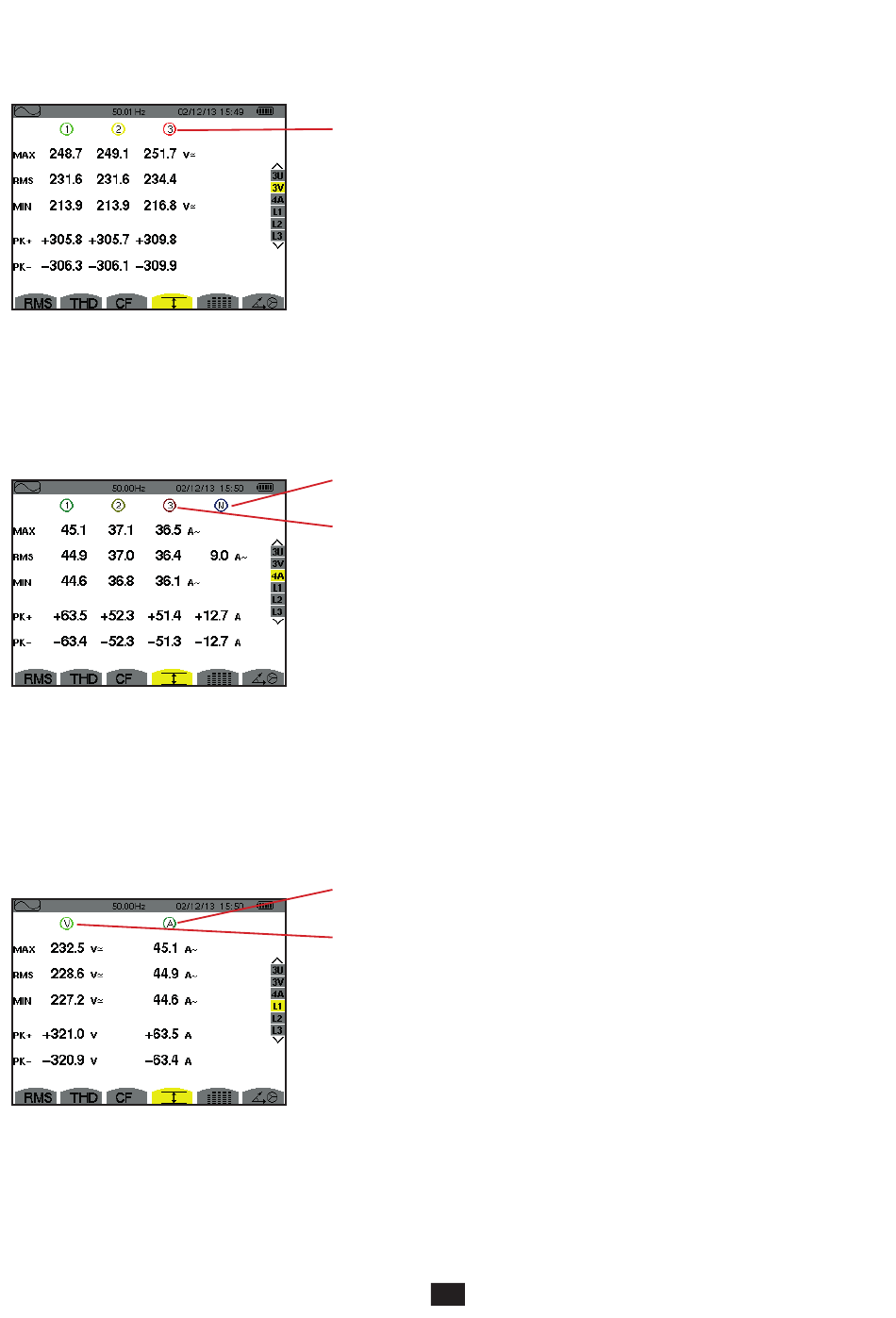

7.4.2. HET BEELDSCHERM MAX-MIN IN 3V
Dit scherm geeft de RMS, maximale, minimale en gemiddelde waarden en de positieve en negatieve piekwaarden van de
fasespanningen.
Figuur 64 : Het beeldscherm Max-Min in 3V
7.4.3. HET BEELDSCHERM MAX-MIN IN 4A
Dit scherm geeft de RMS, maximale, minimale en gemiddelde waarden en de positieve en negatieve piekwaarden van de
fasestroomwaarden en de nulleider.
Figuur 65 : Het beeldscherm Max-Min in 4A
7.4.4. HET BEELDSCHERM MAX-MIN IN L1
Dit scherm geeft de RMS, maximale, minimale en gemiddelde waarden en de positieve en negatieve piekwaarden van de
fasespanning en de stroom voor de fase 1 weer.
Figuur 66 : L'écran d'affichage Max-Min en L1
Opmerking: L2 en L3 geven de RMS, maximale, minimale en gemiddelde waarden en de positieve en negatieve piekwaarden
van de fasespanning en de stroom voor de fase 2, respectievelijk de fase 3 weer.
Kolommen van de waarden van iedere spanningscurve (1, 2 en 3).
MAX: RMS waarde van de maximale fasespanning gemeten vanaf het aanzetten
van het apparaat of vanaf de laatste keer dat de toets . werd ingedrukt.
RMS: werkelijke effectieve waarde van de fasespanning.
MIN: RMS waarde van de minimale fasespanning gemeten vanaf het aanzetten van
het apparaat of vanaf de laatste keer dat de toets . werd ingedrukt.
PK+: maximale piekwaarde van de fasespanning vanaf het aanzetten van het
apparaat of vanaf de laatste keer dat de toets . werd ingedrukt.
PK-: minimale piekwaarde van de fasespanning vanaf het aanzetten van het
apparaat of vanaf de laatste keer dat de toets . werd ingedrukt.
Kolom van de waarden van de nulleider: parameters RMS, PK+ en PK-.
Kolommen van de waarden van iedere curve van de stroom (1, 2 en 3).
MAX: maximale RMS waarde van de stroom vanaf het aanzetten van het apparaat
of vanaf de laatste keer dat de toets werd ingedrukt.
RMS: werkelijke effectieve waarde van de stroom.
MIN: minimale RMS waarde van de stroom vanaf het aanzetten van het apparaat
of vanaf de laatste keer dat de toets werd ingedrukt.
PK+: maximale piekwaarde van de stroom vanaf het aanzetten van het apparaat
of vanaf de laatste keer dat de toets werd ingedrukt.
PK-: minimale piekwaarde van de stroom vanaf het aanzetten van het apparaat
of vanaf de laatste keer dat de toets werd ingedrukt.
De gegevens zijn gelijk aan die van de fasespanning, maar betreffende de stroom.
Kolom van de waarden van de spanning.
MAX: maximale RMS waarde van de fasespanning vanaf het aanzetten van het
apparaat of vanaf de laatste keer dat de toets werd ingedrukt.
RMS: werkelijke effectieve waarde van de fasespanning.
MIN: minimale RMS waarde van de fasespanning vanaf het aanzetten van het
apparaat of vanaf de laatste keer dat de toets werd ingedrukt.
PK+: maximale piekwaarde van de fasespanning vanaf het aanzetten van het
apparaat of vanaf de laatste keer dat de toets werd ingedrukt.
PK-: minimale piekwaarde van de fasespanning vanaf het aanzetten van het
apparaat of vanaf de laatste keer dat de toets werd ingedrukt.
47
