Distributiesysteem
Driefasen met 4 draden (L1, L2,
L3 en N)
En valideer met de toets . Het apparaat keert terug naar het menu Configuratie.
Het apparaat kan zo aangesloten worden op alle bestaande netten.
Opmerking: Er kan geen nieuwe aansluiting geselecteerd worden, als het apparaat bezig is te registreren of energie te meten of
naar transiënten (uitsluitend voor de C.A 8333) of een alarm (uitsluitend voor de C.A 8333) zoekt.
4.7. SENSOREN EN VERHOUDINGEN
Opmerking: De verhoudingen kunnen niet gewijzigd worden, als het apparaat bezig is te registreren of energie te meten of naar
transiënten (uitsluitend voor de C.A 8333) of een alarm (uitsluitend voor de C.A 8333) zoekt.
4.7.1. STROOMSENSOREN EN -VERHOUDINGEN
Een eerste scherm A bepaalt de stroomsensoren en -verhoudingen. Dit geeft automatisch de stroomsensormodellen weer die
door het apparaat gedetecteerd worden. Indien een sensor gedetecteerd, maar niet beheerd wordt, wordt er een foutmelding
weergegeven.

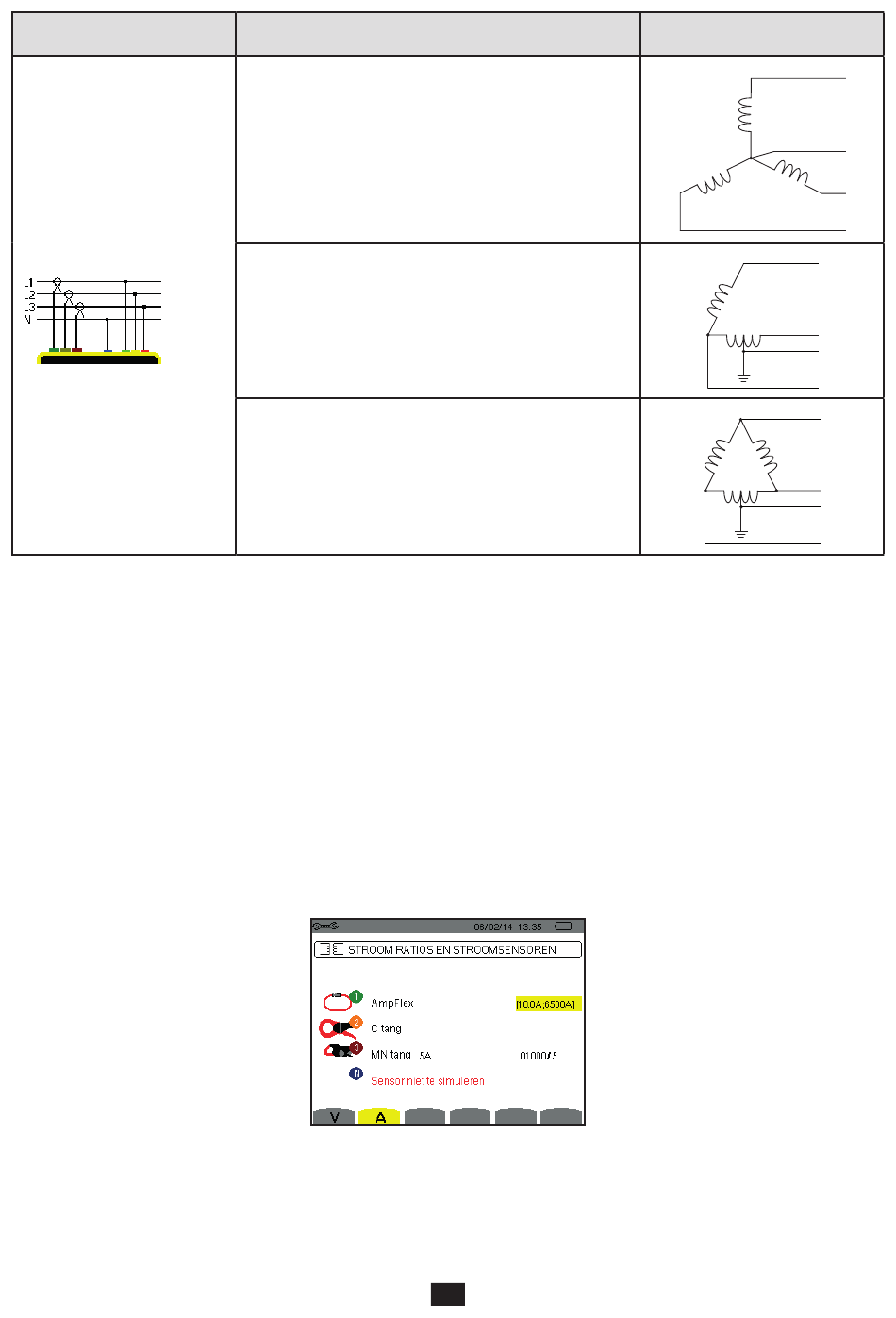

Figuur 26 : Het scherm Stroomsensoren en -verhoudingen in het menu Sensoren en verhoudingen
In het geval van een driefasen montage met 3 draden waarbij slechts twee van de drie vereiste stroomsensoren zijn aangesloten,
als deze twee sensoren van hetzelfde type zijn en dezelfde verhouding hebben, simuleert het apparaat de derde sensor door
dezelfde eigenschappen als voor de andere 2 te nemen. De derde sensor verschijnt in de lijst als gesimuleerd of anders als niet-
simuleerbaar.
Net
Driefasen met 4 draden met nulleider en zonder aarde
Driefasen met 4 draden in open driehoek "high leg"met
nulleider en zonder aarde
Driefasen met 4 draden in driehoek "high leg"met nulleider
en zonder aarde
26
L3
N
L1
L2
L3
L1
N
L2
L3
L1
N
L2
