CompAlube Automatisch Vetsmeersysteem
2.3.2
Pneumatische CompAlube met geïntegreerde elektronische timer
De pneumatische CompAlube pompunit met geïntegreerde elektronische timer
bestaat uit de volgende componenten (Figuur 2.4):
1.
Transparante beschermkap
2.
Vetcartridge
3.
Vetzuiger
4.
Terugslagklep
5.
Doseurs
6.
Veer
7.
Luchtzuiger
8.
Magneetventiel
9.
Printkaart
10. Elektrische aansluiting
11. Vulkoppeling (optie)
12. Testknop
13. Luchtaansluiting (P)
14. Vetdrukindicator
1
2
3
4
5
Gro_G0105_203

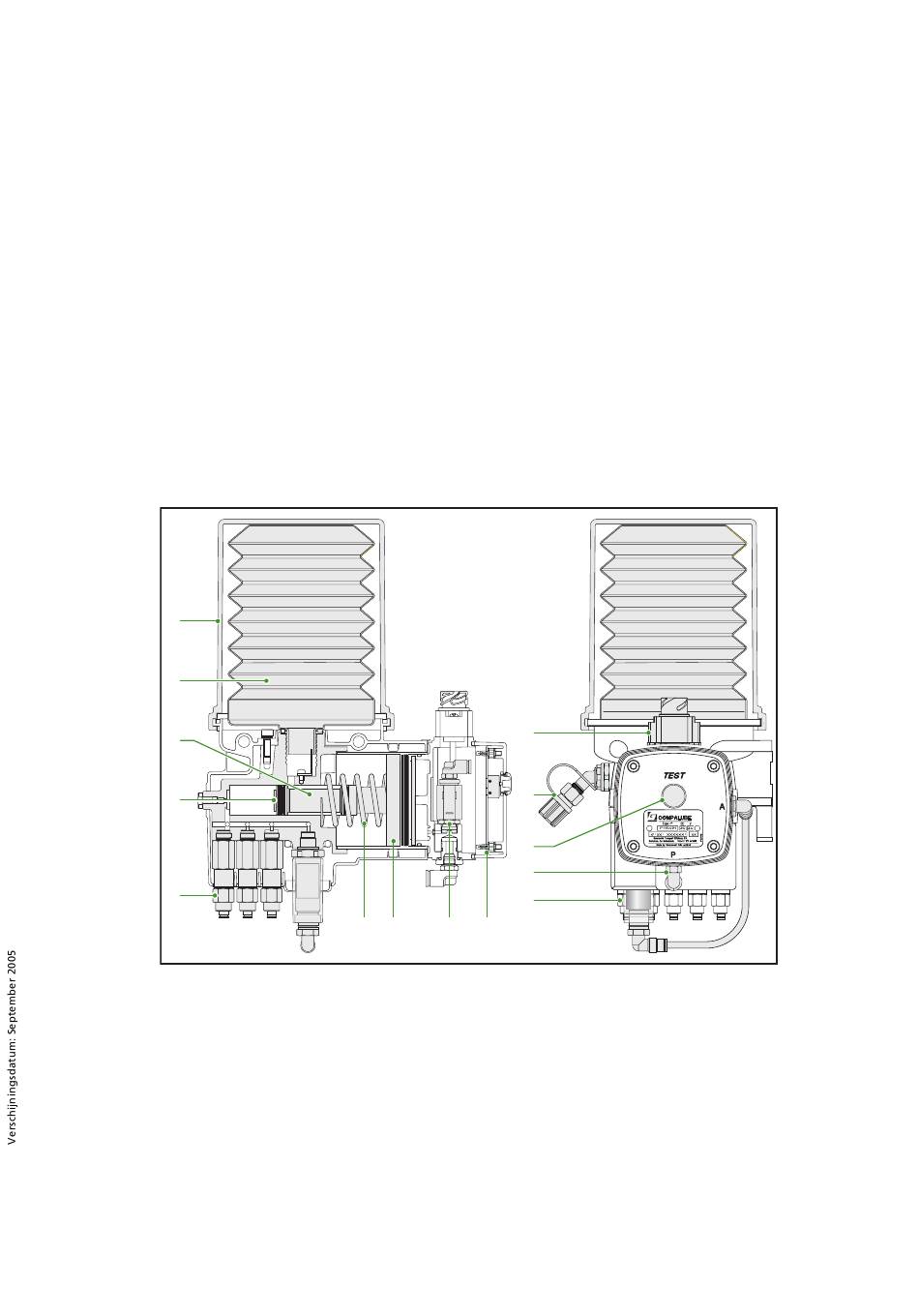

Figuur 2.4
Pneumatische CompAlube met geïntegreerde elektronische timer
NG0105P02
10
11
12
13
14
6
7
8
9
Beschrijving van het systeem
