CompAlube Automatisch Vetsmeersysteem
Fase C
Als de pomp stopt en de vetdruk wegvalt, wordt plunjer (4) door veer (8) terugge-
drukt en wordt kanaal (1) afgesloten (Figuur 3.5). O-ring (10) voorkomt dat het vet
uit kamer (7) wordt teruggezogen. Plunjer (5) wordt door veer (11) teruggedrukt,
waardoor het vet uit kamer (3), via kanaal (2), naar kamer (9) wordt geperst.

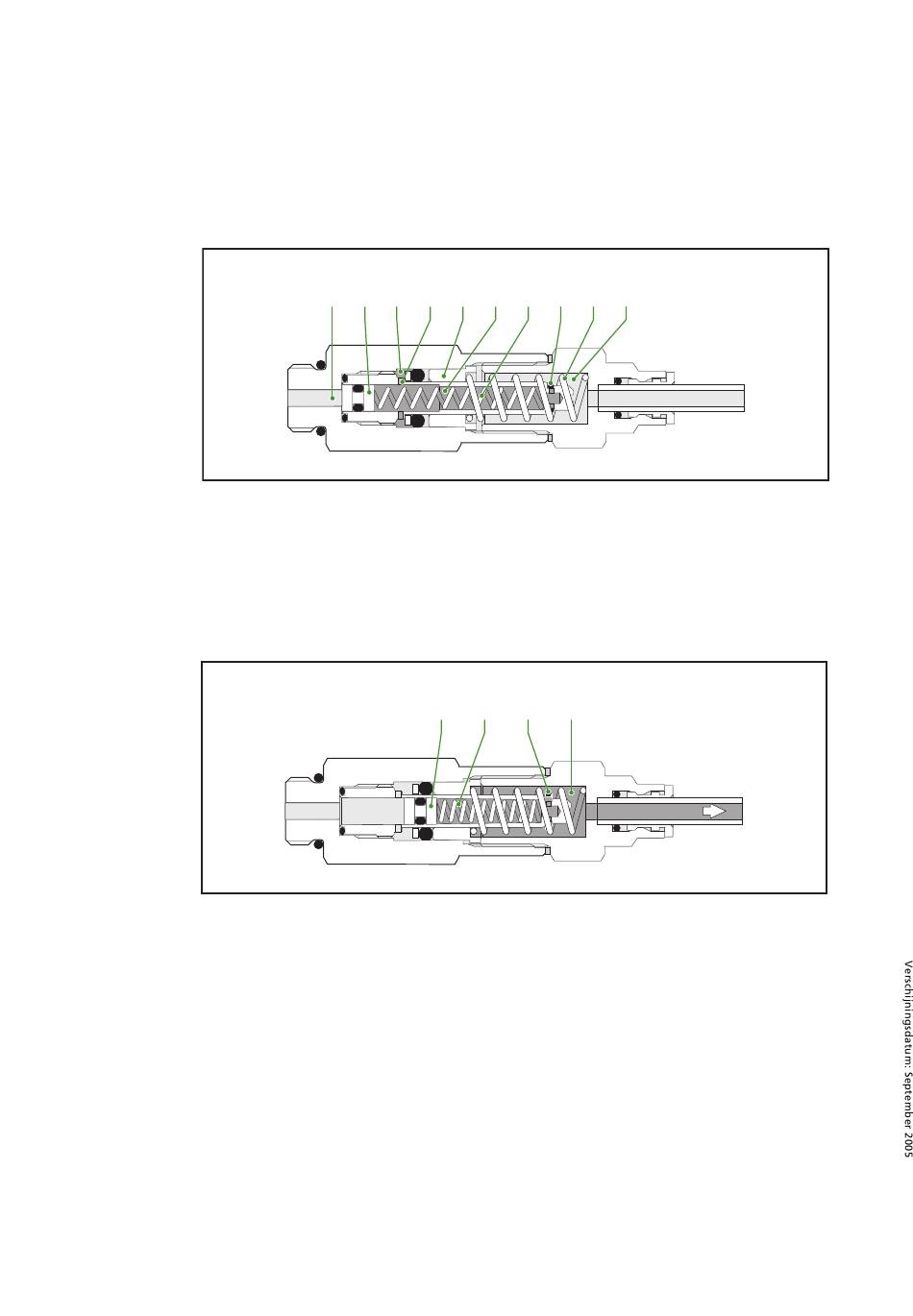

Gro_G0105_304
Figuur 3.5
Fase D
Bij de volgende smeercyclus gebeurt hetzelfde als in fase B. Kamer (9) is nu echter
met vet gevuld (Figuur 3.6). Als plunjer (4) wordt ingedrukt, wordt het vet uit ka-
mer (9), door kamer (7) en de vetleiding, naar het smeerpunt geperst. O-ring (10)
wordt hierbij naar buiten gedrukt, zodat het vet kamer (9) kan verlaten.
Gro_G0105_305
Figuur 3.6
22
Werking
C
1
4
Fase C, doseur tijdens fase C
D
Fase D, doseur tijdens fase D
3
2
5
9
8
10 11
4
9
10
7
7
NG0105P02
