5.
Herhaal stap 4 voor het duimwiel linksvoor en Bevestig om verder te gaan.
6.

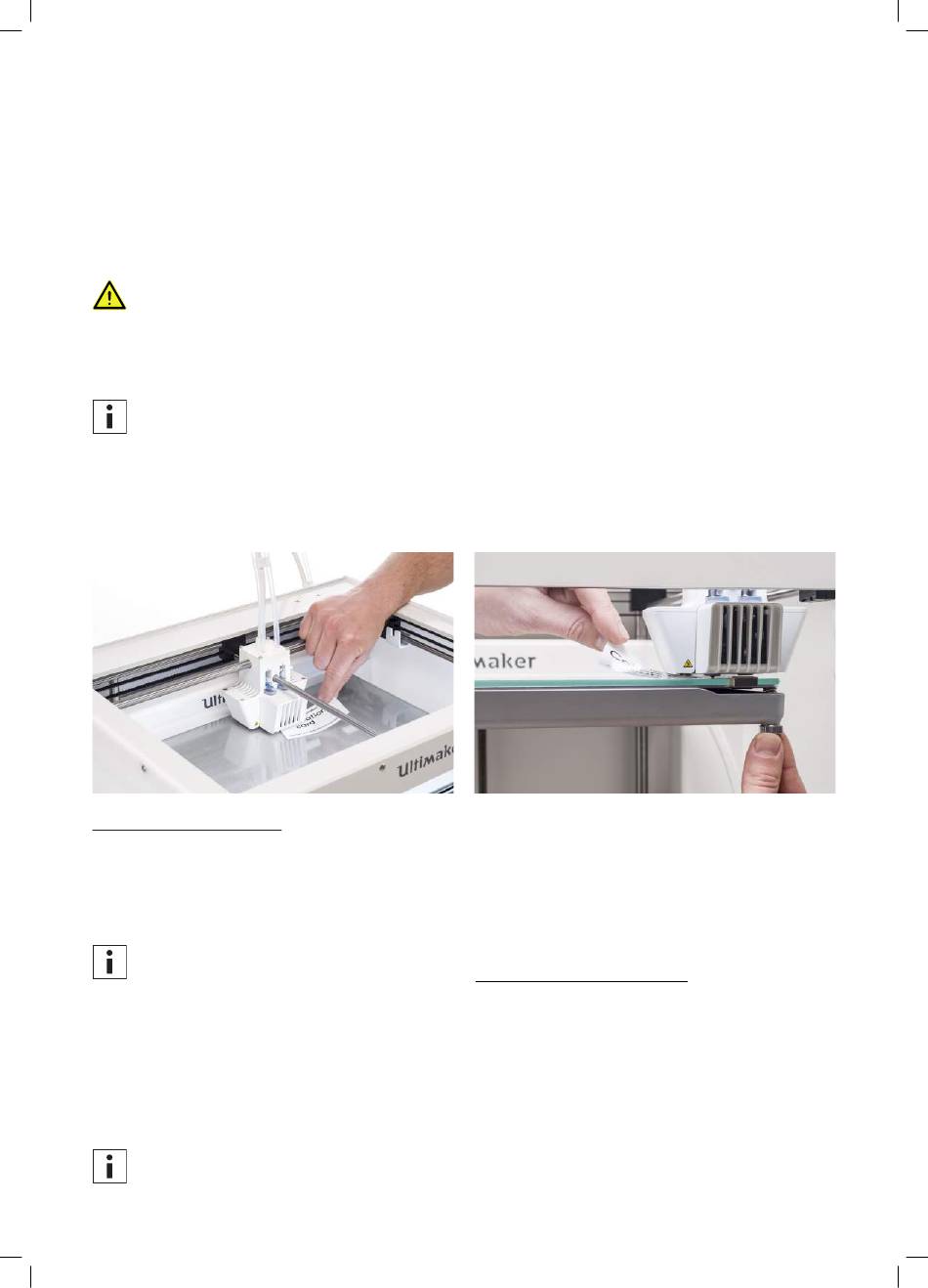

Plaats de kalibratiekaart tussen de nozzle en het platform. Gebruik de bedieningselementen op het touchscreen
om de positie van het platform aan te passen totdat u tijdens het bewegen van de kaart enige weerstand voelt.
Selecteer Bevestigen om verder te gaan.
Oefen geen druk uit op het platform terwijl u dit afstelt met behulp van de kalibratiekaart. Dit leidt tot een
onnauwkeurige kalibratie.
7.
Plaats de kalibratiekaart rechtsvoor tussen de nozzle en het platform. Stel het duimwiel bij totdat u tijdens het
bewegen van de kaart enige weerstand voelt. Bevestig om verder te gaan.
8.
Herhaal stap 7 voor de hoek linksvoor en Bevestig om verder te gaan.
Nadat u het platform met de eerste nozzle hebt gekalibreerd, moet de tweede nozzle ook worden uitgelijnd,
om ervoor te zorgen dat de hoogte van de beide nozzles correct is ingesteld. Hiervoor hoeft u alleen met de
kalibratiekaart de juiste hoogte in te stellen.
9.
Plaats de kalibratiekaart tussen de tweede nozzle en het platform. Gebruik de bedieningselementen om de positie
van het platform aan te passen totdat u tijdens het bewegen van de kaart enige weerstand voelt. Selecteer
Bevestigen om verder te gaan.
10. Wacht totdat de printer de procedure voor handmatige kalibratie heeft voltooid.
XY-offset kalibreren
Naast de verticale offset moet tevens de horizontale afstand tussen de nozzles, in de X- en Y-richting, worden
geconfigureerd. De print cores die worden meegeleverd met de Ultimaker S5 zijn vooraf gekalibreerd. Als de printer
echter een nieuwe combinatie detecteert, moet u opnieuw een XY-offset kalibratie uitvoeren. Deze kalibratie hoeft
maar één keer plaats te vinden. Deze informatie wordt vervolgens opgeslagen in de printer. Een correcte XY-kalibratie
garandeert dat de beide kleuren of materialen goed zijn uitgelijnd.
Als u de kalibratie wilt uitvoeren, hebt u een XY-kalibratievel nodig. Dit is meegeleverd in de doos met
accessoires, maar kan ook worden gedownload van www.ultimaker.com/XYcalibration.
Zorg ervoor dat er 2 print cores en materialen zijn geïnstalleerd voordat u de kalibratie start en zorg ervoor dat u het
juiste XY-kalibratievel hebt geselecteerd.
Ga als volgt te werk om de kalibratie te starten:
1.
Ga naar Voorkeuren g Onderhoud g Printkop g XY-offset kalibreren en selecteer Kalibratie starten.
2.
De Ultimaker S5 print vervolgens een rasterpatroon op het platform. Wacht totdat het printen is voltooid.
3.
Als de Ultimaker S5 is afgekoeld, verwijdert u het platform uit de printer en lijnt u dit uit met het XY-kalibratievel.
Zorg ervoor dat u het geprinte raster nauwkeurig op/onder de twee rechthoeken op het vel plaatst.
Als u de XY-kalibratie uitvoert op een glazen platform, moet het glazen platform op het XY-kalibratievel zijn
geplaatst. Voor kalibratie van het aluminium platform plaatst u het transparante XY-kalibratievel op het platform.
37
