SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2 Meld- en stuureenheid: elektromechanisch
ACExC 01.2 Intrusive
5.2.
Aansluiting met Ex-stekkers met schroefklemmen (KP, KPH)
5.2.1.
Aansluitruimte openen

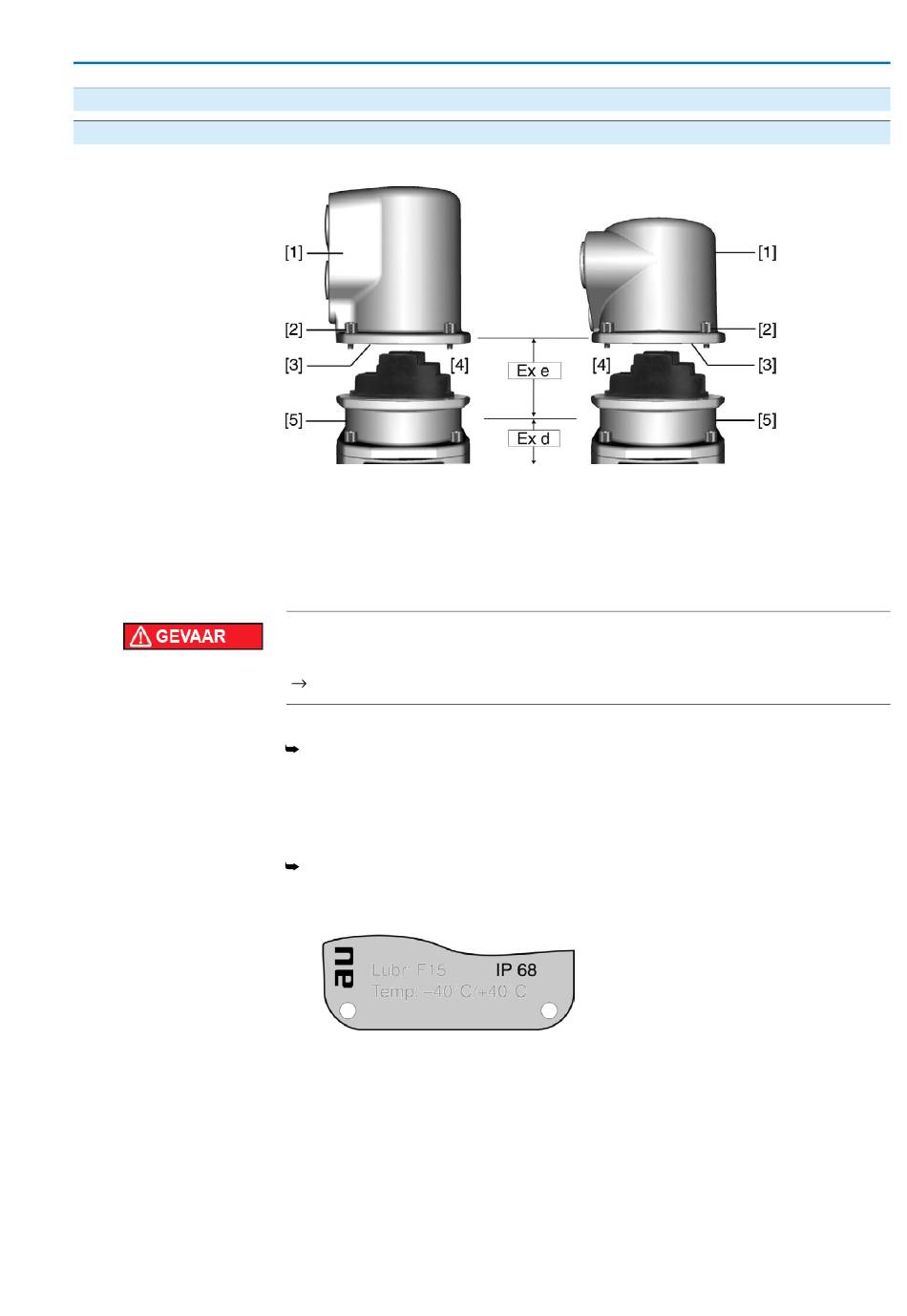

Afbeelding 14: Ex-stekker KPH, KP
[1]
Deksel
[2]
Boutjes deksel
[3]
O-ring
[4]
Aansluitruimte
[5]
Klemmenlijst
Gevaarlijke spanning!
Elektrische schok mogelijk.
Vóór het openen spanningsvrij schakelen.
1.
Boutjes [2] losdraaien en het deksel [1] verwijderen.
De aansluitruimte [4] is in de beschermingsklasse Ex e (verhoogde veiligheid)
uitgevoerd. De drukvaste ruimte (beschermingsklasse Ex d) blijft daarbij
gesloten.
2.
Kabelwartels met een Ex e-keurmerk en geschikt voor de aansluitkabels
monteren.
De op het typeplaatje vermelde beschermingsklasse IP... is slechts dan
gegarandeerd, indien geschikte kabelwartels worden toegepast. Voorbeeld:
typeplaatje beschermingsklasse IP68.
3.
Niet benodigde kabelingangen met voor de beschermingsklasse geschikte en
goedgekeurde blindpluggen afsluiten.
4.
De aan te sluiten kabels door de kabelwartels invoeren.
Elektrische aansluiting
