SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2 Meld- en stuureenheid: elektromechanisch
ACExC 01.2 Intrusive
10.3.2.
Motorbeveiliging (thermische bewaking)
1.

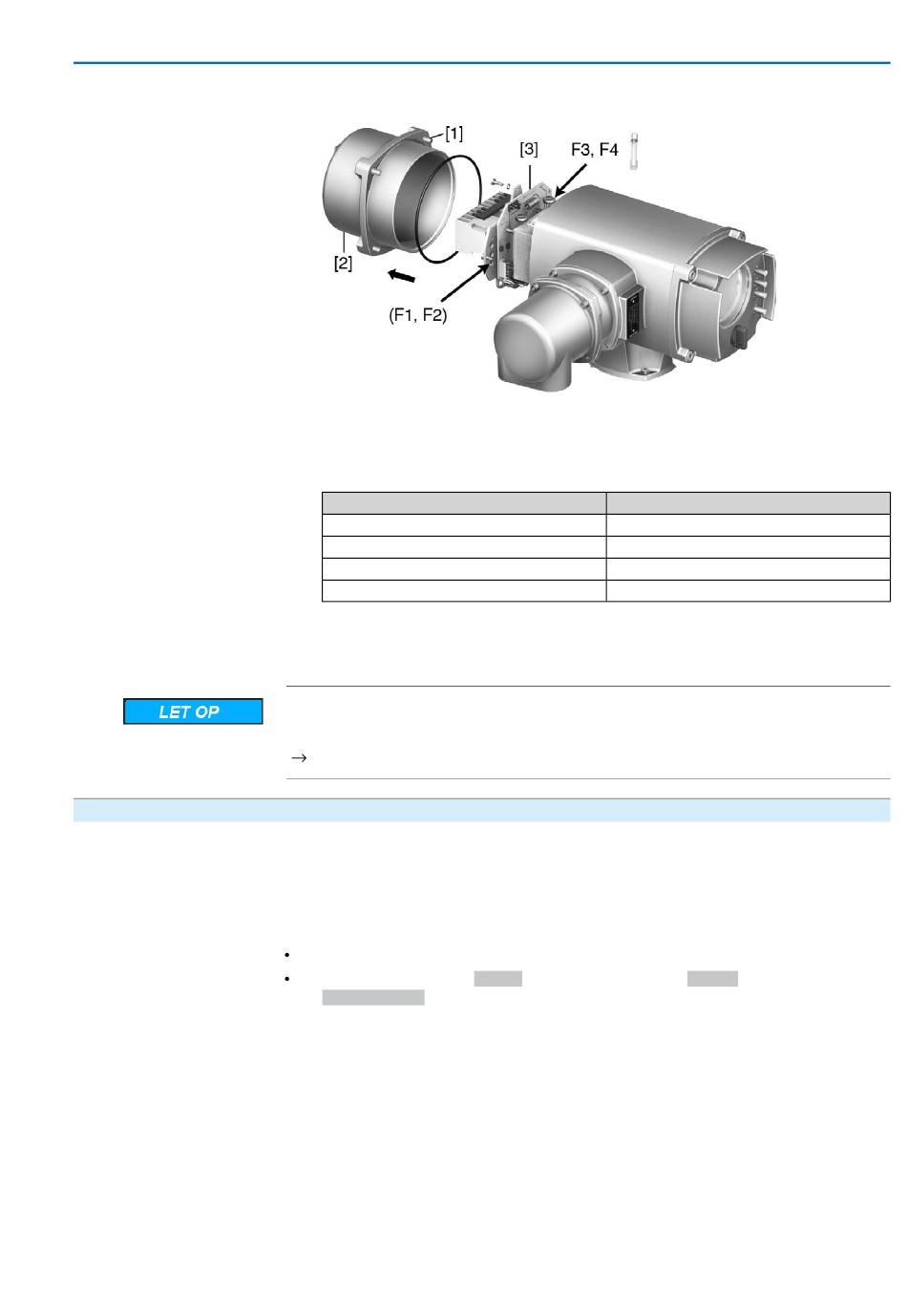

Inbusboutjes [1] losdraaien en deksel [2] op de achterzijde van de
besturingseenheid openen.
Op de voedingsprintplaat bevinden zich meetpunten (soldeerpins) waarmee
een weerstandsmeting (doorgangscontrole) kan worden uitgevoerd:
Controle van
F1
F2
F3
F4
2.
Om defecte zekeringen te vervangen: voedingsprintplaat [3] losdraaien en
voorzichtig naar buiten trekken. (De zekeringen bevinden zich op de ingerichte
zijde van de voedingsprintplaat).
Beschadiging van kabels door inklemmen!
Functiestoringen mogelijk.
Voedingsprintplaat voorzichtig inbouwen om geen kabels in te klemmen.
Ter bescherming tegen oververhitting en ontoelaatbaar hoge oppervlaktetemperaturen
van de aandrijving zijn in de motorwikkelingen PTC-weerstanden of thermoknopen
geïntegreerd. De motorbeveiliging wordt aangesproken zodra de maximaal toelaatbare
temperatuur van de wikkelingen is bereikt.
De aandrijving wordt afgeschakeld en de volgende foutmeldingen worden uitgegeven:
LED 3 (THERMAL FAULT) op de lokale bediening brandt.
De status-weergave S0007 toont een fout. Onder Details wordt de fout
Thermoknoop weergegeven.
Voordat de aandrijving weer geactiveerd kan worden moet de motor afkoelen. Daarna
volgt - afhankelijk van de parameterinstelling - een automatische reset van de
foutmelding, of de foutmelding moet met behulp van de drukknop RESET in de
keuzeschakelaarstand LOKAAL worden gereset.
Voor meer informatie over dit thema: zie instructies (Bedrijf en instelling).
Verhelpen van storingen
Meetpunten
MTP1 – MTP2
MTP3 – MTP4
MTP5 – MTP6
MTP7 – MTP8
