SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2 Meld- en stuureenheid: elektromechanisch
ACExC 01.2 Intrusive
Montage
Let voor aansluiting op
het volgende
5.4.2.
Parkeerstekker
Toepassing

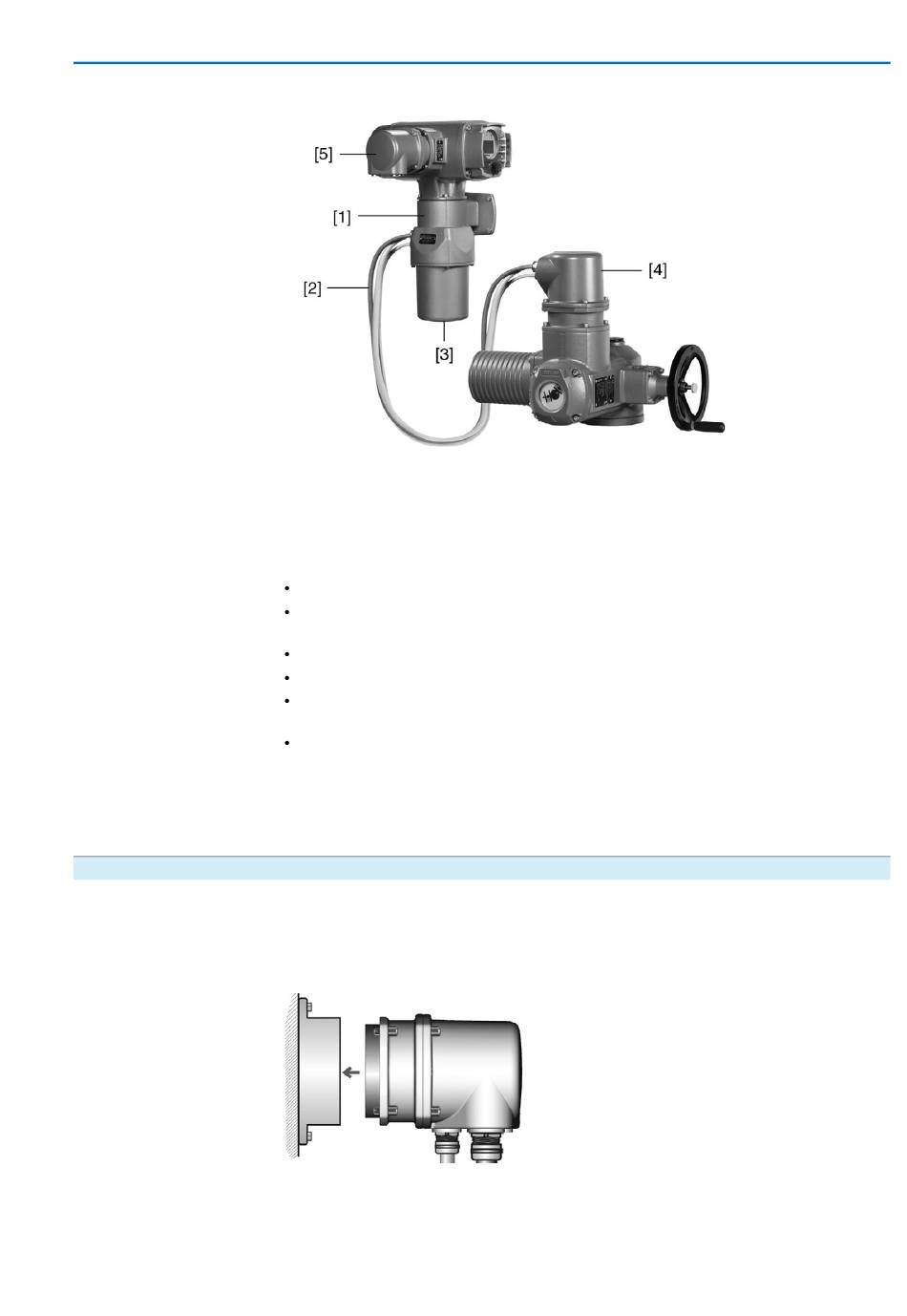

Afbeelding 20: Montage met wandbeugel
[1]
Wandbeugel
[2]
Aansluitkabels
[3]
Elektrische aansluiting wandbeugel (XM)
[4]
Elektrische aansluiting aandrijving (XA)
[5]
Elektrische aansluiting besturing (XK) – zgn. klantstekker
Toelaatbare lengte van de aansluitkabels: max. 100 m.
Indien in de aandrijving een standmelder (RWG) is ingebouwd: aansluitkabels
in afgeschermde uitvoering toepassen.
Uitvoeringen met een potentiometer in de aandrijving zijn hiervoor niet geschikt.
Wij adviseren: AUMA kabelset LSW8-KES of LSW9-KP.
Indien geen AUMA kabelset wordt toegepast: Geschikte, flexibele en
afgeschermde aansluitkabels gebruiken.
Indien aansluitkabels, bijv. van de verwarming of schakelaars, aanwezig zijn,
die direct van de aandrijving naar de klantstekker XK doorverbonden zijn (XA-
XM-XK, zie schakelschema), dan moet deze bekabeling een isolatietest volgens
EN 50178 ondergaan. Uitgezonderd zijn aansluitkabels van standmelders
(RWG, IWG, potentiometer). Deze mogen niet aan een isolatietest worden
onderworpen.
Parkeerstekker voor het veilig ophangen van een losgenomen stekker.
Ter bescherming tegen het direct aanraken van de contacten en tegen
milieu-invloeden.
Afbeelding 21: Parkeerstekker en Ex-stekker met schroefklemmen (KP/KPH)
Elektrische aansluiting
