SAEx 07.2 – SAEx 16.2 / SAREx 07.2 – SAREx 16.2 Meld- en stuureenheid: elektromechanisch
ACExC 01.2 Intrusive
9.3.
Draaimomentmechanisme instellen
Informatie
Voorbeeld: In de bovenstaande afbeelding zijn ingesteld:
2.

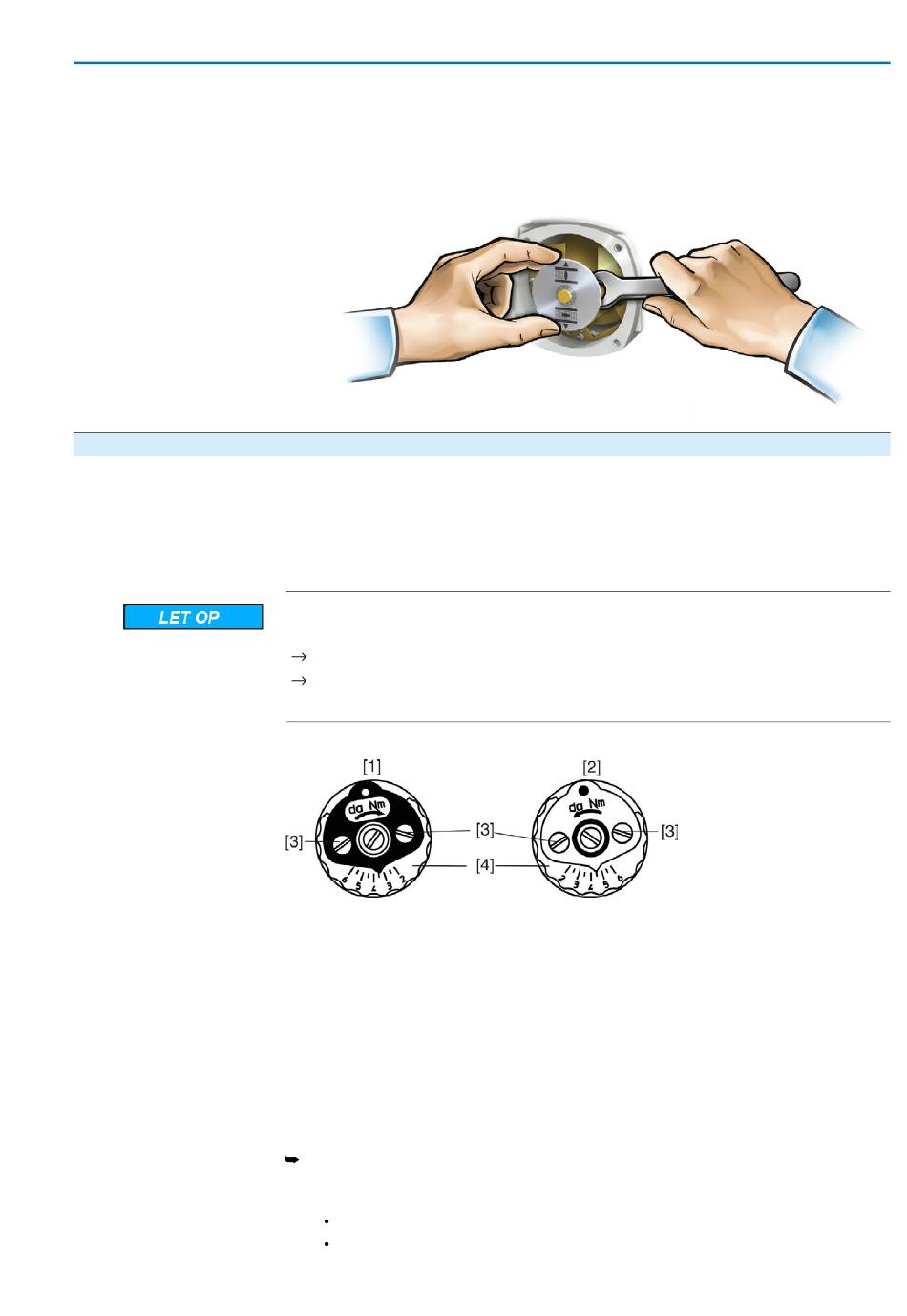

Indien een schijfje mechanische standaanwijzing [3] aanwezig is:
schijfje [3] met behulp van een steeksleutel (als hefboom) loswippen.
Informatie: Om lakbeschadigingen te voorkomen kan bijv. een zachte lap onder
de steeksleutel worden gehouden.
Afbeelding 55:
Indien het hier ingestelde afschakelmoment wordt bereikt dan worden de
draaimomentschakelaars geactiveerd (beveiliging tegen overbelasting van de
afsluiter).
Ook tijdens handmatige bediening is het mogelijk dat de draaimomentschakelaars
worden geactiveerd.
Beschadigingen aan de afsluiter bij een te hoge instelling van het
afschakelmoment!
Het afschakelmoment dient op de afsluiter te zijn afgestemd.
Wijzigingen aan de instelling uitsluitend met toestemming van de
afsluiterfabrikant uitvoeren.
Afbeelding 56: Meetkoppen draaimoment
[1]
Meetkop zwart voor draaimoment richting DICHT
[2]
Meetkop wit voor draaimoment richting OPEN
[3]
Borgschroeven
[4]
Schaalschijfje
1.
Beide borgschroefjes [3] van het schijfje mechanische standaanwijzing
verwijderen.
2.
Door het schaalschijfje [4] te draaien kan het benodigde draaimoment worden
ingesteld (1 da Nm = 10 Nm).
3.
Borgschroefjes [3] weer vastdraaien.
Informatie: Maximaal aandraaimoment: 0,3 – 0,4 Nm
Het draaimomentmechanisme is nu ingesteld.
3,5 da Nm = 35 Nm voor richting DICHT
4,5 da Nm = 45 Nm voor richting OPEN
Inbedrijfname (basisinstellingen)
