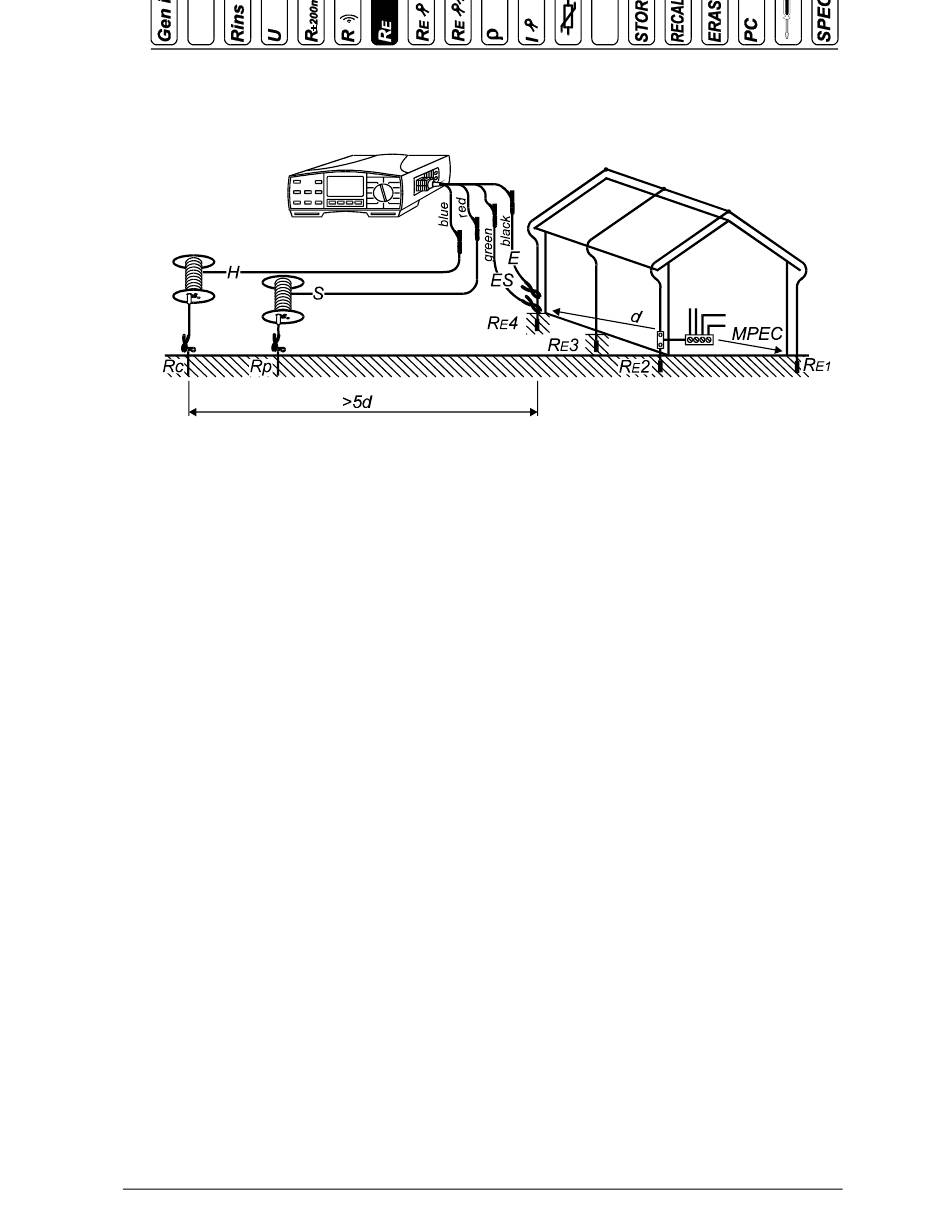

Fig. 19. Verbinding van de standaardmeetsnoeren (20 m)
Fig. 20. Verbinding van de optionele meetsnoeren (50m)
Stap 4
♦ Druk op de START toets en houd deze ingedrukt totdat het resultaat stabiel is;
laat de toets daarna los. Het laatste resultaat wordt weergegeven.
♦ Controleer de weerstanden van de stroom- en spanningstestpin, door de
DISPLAY toets in te drukken. Het bericht rP en de waarde van de spanningsprobe
worden weergegeven, automatische gevolgd door het bericht rC en de waarde van
de stroomprobe. Daarna wordt het hoofdresultaat automatisch opnieuw
weergegeven.
♦ Sla het resultaat op (zie hoofdstuk 4.1)..
Opmerkingen!
♦ Bij een externe spanning van meer dan 19 V a.c./d.c. tussen de testklemmen H
en E of ES en S, wordt de aardingsweerstand niet gemeten nadat men de START
toets heeft ingedrukt. De spanning wordt wel weergegeven, gevolgd door een
uitroepteken "!" en een geluidssignaal!
Ω
♦ Als de weerstand van de stroom- of spanningsprobe te hoog is (>(4 k
+ 100
Ω
R
) of >50 k
, wordt het testresultaat gevolgd door een uitroepteken "!" en het
E
bericht rC of rP. Als de weerstand van beide probes (stroom en spanning) te hoog
is, verschijnt het bericht rCP.
♦ Als het testresultaat het meetbereik overschrijdt (open meetsnoeren), verschijnt
Ω Ω Ω Ω
het bericht >19,99 k
!
- 24 -
