OPMERKING
• Gebruik geen isolatiemateriaal dat NH
beschadigen waardoor dit later kan gaan lekken.
• Als u isolatiemateriaal van polyethyleenschuim gebruikt, gebruik dan voor de vloeistofleiding
een laag van 10 mm en voor de gasleiding een laag van 15 tot 20 mm.
• Isoleer de vloeistofleidingen volledig om te voorkomen dat de prestaties afnemen: als u dat niet
doet, kan het oppervlak van de leiding beslaan.
• Laat de temperatuur van het leidingoppervlak dalen tot kamertemperatuur voordat u de isolatie
installeert, om te voorkomen dat de isolatie smelt.
• Wanneer de installateur zijn eigen vertakkingsleidingen heeft voorzien, dienen deze goed
te worden geïsoleerd, om een daling in het vermogen van de leiding als gevolg van de
weerselementen en condensatie op de leidingen als gevolg van lage druk te voorkomen.

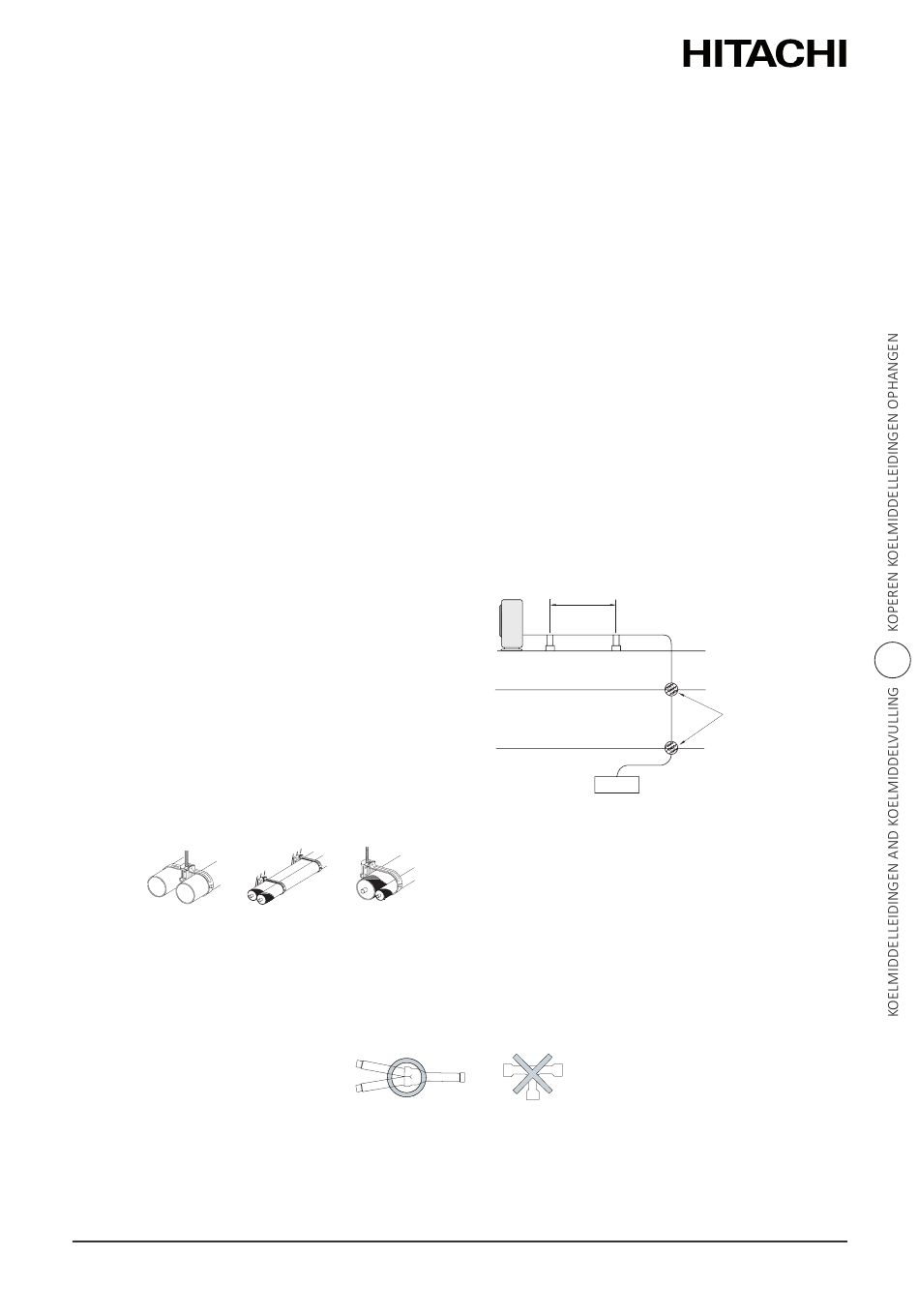

5.6 Koperen koelmiddelleidingen ophangen
Hang op bepaalde punten de koelmiddelleiding
op en voorkom dat deze de zwakke plekken van
het gebouw, zoals muren, plafond, etc... raakt (als
het dit aanraakt zouden vreemde geluiden kunnen
veroorzaken wegens het trillen van de leidingen.
Let hierop vooral bij korte leidingen).
Bevestig de koelmiddelleidingen niet rechtstreeks
op metalen koppelingen. (De koelmiddelleidingen
kunnen uitbreiden en krimpen).
Hieronder ziet u enkele voorbeelden van bevesti-
gingsmethoden.
Voor leidingen
Voor het ophangen
tegen de muur
van zwaar materiaal
5.7 De lijnvertakking en kopvertakking installeren
Installeer op verzoek het verdeelstuk van Hitachi.
U kunt geen T-stuk gebruiken in plaats van een vertakkingsleiding.
Bevestig de vertakkingsleiding horizontaal aan de balk, de muur of het plafond. De leidingen
mogen niet te strak aan de muur worden bevestigd omdat in dat geval de leiding kan breken door
thermisch uitzetten en krimpen.
PMNL0654 rev.0 - 12/2023
bevat, omdat dit het koper van de leiding kan
3
Voor directe
installatie
1 ~ 15 m
Punten waar de
koudemiddellei-
dingen door de
verschillende delen
van de structuur van
het gebouw lopen.
(Behandeling brand-
werend gedeelte)
Binnenunit
5
22
